Кондиционер AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI
68
И н с т р у к ц и я п о э к с п л у а т а ц и и
69
Модель
Питание
Скорость
впуска
Размер шнура
питания
9000 Btu/h
220-240V~ 50Hz
или
220-230V~ 60Hz
16A
1.0 mm
2
/1.5 mm
2
10000 Btu/h
16A
1.5 mm
2
Замечание. Напряжение электрической сети не может быть
меньше, чем напряжение, указанное на заводской табличке
данного прибора.
Подсоедините кабель к внутреннему корпусу прибора
1. Кабель соединения внешнего\внутреннего корпуса прибора
должен быть типа H07RN-F, размер кабеля должен быть ми-
нимум 1.5 мм.
2. снимите с внутреннего корпуса панель, отверните гайку и
снимите оконную покрышку.
3. Соедините кабели соответственно маркировке в соответству-
ющие терминалы.
4. Оберните кабели изоляционной лентой так, чтобы они не сопри-
касались с какими-либо электрическими или металлическими
компонентами.
Подсоедините кабель к внешнему корпусу прибора
1. Снимите покрышку электрических частей с внешнего корпуса
прибора.
2. Подсоедините кабели в соответствии с номерной маркиров-
кой.
3. Чтобы предотвратить появление воды, сделайте на соединяю-
щем кабеле петлю, так как показано на рисунке по установке
внешнего и внутреннего корпуса.
4. Изолируйте излишки кабеля лентой PVC. Протяните их так,
чтобы они не соприкасались с какими-либо электрическими
или металлическими частями. Кабель интерсоединения не
должен быть легче, чем H07RN-F, а остальной кабель должен
быть не менее 1.5 мм.
Осторожно!
Кроме приведенных выше правил подсоединения, помните
следующее:
1. Кондиционер можно подключать только к отдельной розетке
электрического питания. Не используйте эту розетку для од-
новременного питания других электрических приборов. При
подсоединении к сети следуйте правилам, изложенным в
диаграмме (находится внутри контрольного покрытия)
10mm
40mm
Тип охлаждения
только
Терминальный блок внутреннего корпуса
К внешнему
корпусу прибора
К внешнему
корпусу прибора
Панель
Рама
Винт
Оконная
покрышка
1 2(N) 3 4
10mm
40mm
Тип нагревания
и охлаждения
10mm
40mm
Cooling only
type.
Terminal block of indoor unit
To outdoor unit
Panel
Frame
Screw
Window cover
1 2(N) 3 4
To outdoor unit
10mm
40mm
Co oling & heating
type.

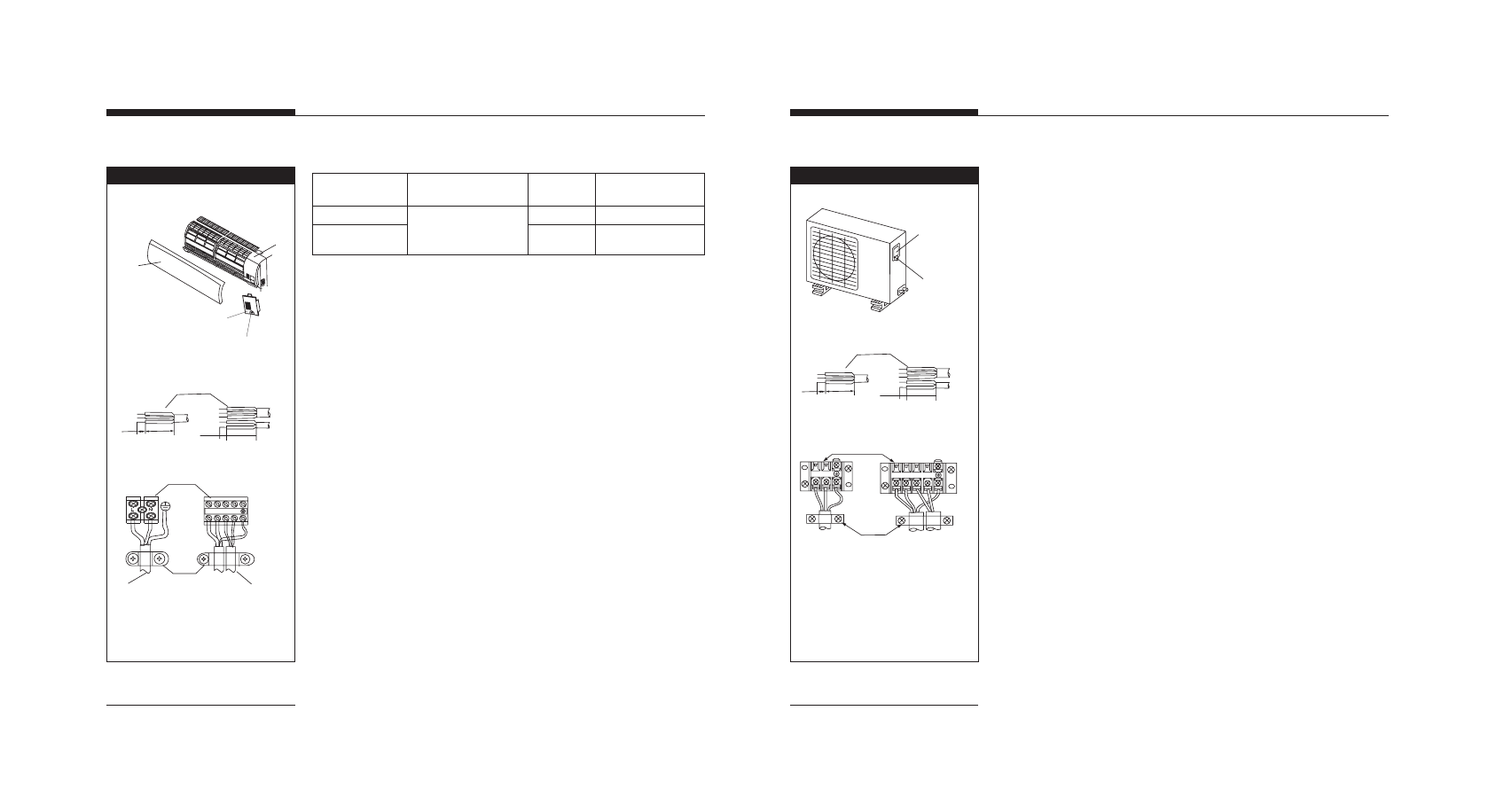

Электрические работы
Рис. 20
Электрические работы
Рис. 21
Крышка
Винт
Соединитель кабеля внешнего корпуса прибора
1 2(N)
4
1
3
2(N)
10mm
40mm
Тип охлаждения
только
10mm
40mm
Тип охлаждения
и нагревания
Отсек держателя кабеля
Cover
Screw
Wire co nnector of outdoor unit
1 2(N)
4
1
3
2(N)
10mm
40mm
Cooling only
type.
10mm
40mm
Co oling & heating
type.
Wire�ho lding
board
