Кондиционер AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI
60
И н с т р у к ц и я п о э к с п л у а т а ц и и
61
Для обеспечения заднего право и лево стороннего трубопровода
установите, так как показано на рисунке. Согните трубопровод так,
чтобы он отставал от стены на расстоянии 43 мм или менее.
Закрепите конец трубопровода (проконсультируйтесь в главе
«Подсоединение трубопровода охлаждающего вещества/закреп-
ление соединений»)
4. Установка внутреннего корпуса
Продерните трубопровод через отверстие в стене.
Установите верхнюю лапу на задней панели внутреннего
корпуса на верхний крюк пластины установки. Подвигайте
внутренний корпус из стороны в сторону, чтобы проверить,
надежно ли он закреплен.
Приподнимите внутренний корпус и установите амортизаци-
онный материал между корпусом и стеной. Подсоедините тру-
бопровод. По окончании операции выньте амортизационный
материал.
Потяните нижнюю часть внутреннего корпуса вверх. Подви-
гайте корпус из стороны в сторону, чтобы убедиться, надежно
ли он закреплен.
5. Трубопровод и завертывание
Сверните трубы, связывающий кабель и шланг дренажа. Свяжите
лентой как показано на рисунке 11.
Конденсируемая вода собирается в резервуаре и удаляется от-
туда по трубопроводу. Не кладите никаких побочных продуктов
в резервуар.
Осторожно!
Подсоедините сначала внутренний корпус, а затем уже вне-
шний корпус прибора.
Трубопровод не должен провисать или отставать от задней
стенки внутреннего корпуса.
Предохраняйте трубопровод от перегрева.
Удостоверьтесь, что в связке трубопроводов дренажный шланг
находится внизу. В противном случае возможны протечки.
Запрещается переплетать или держать на хлест шнур питания
электросети с другими проводами.
Следите за тем, чтобы шланг дренажа спускался вниз, и кон-
денсируемая вода легко проходила.

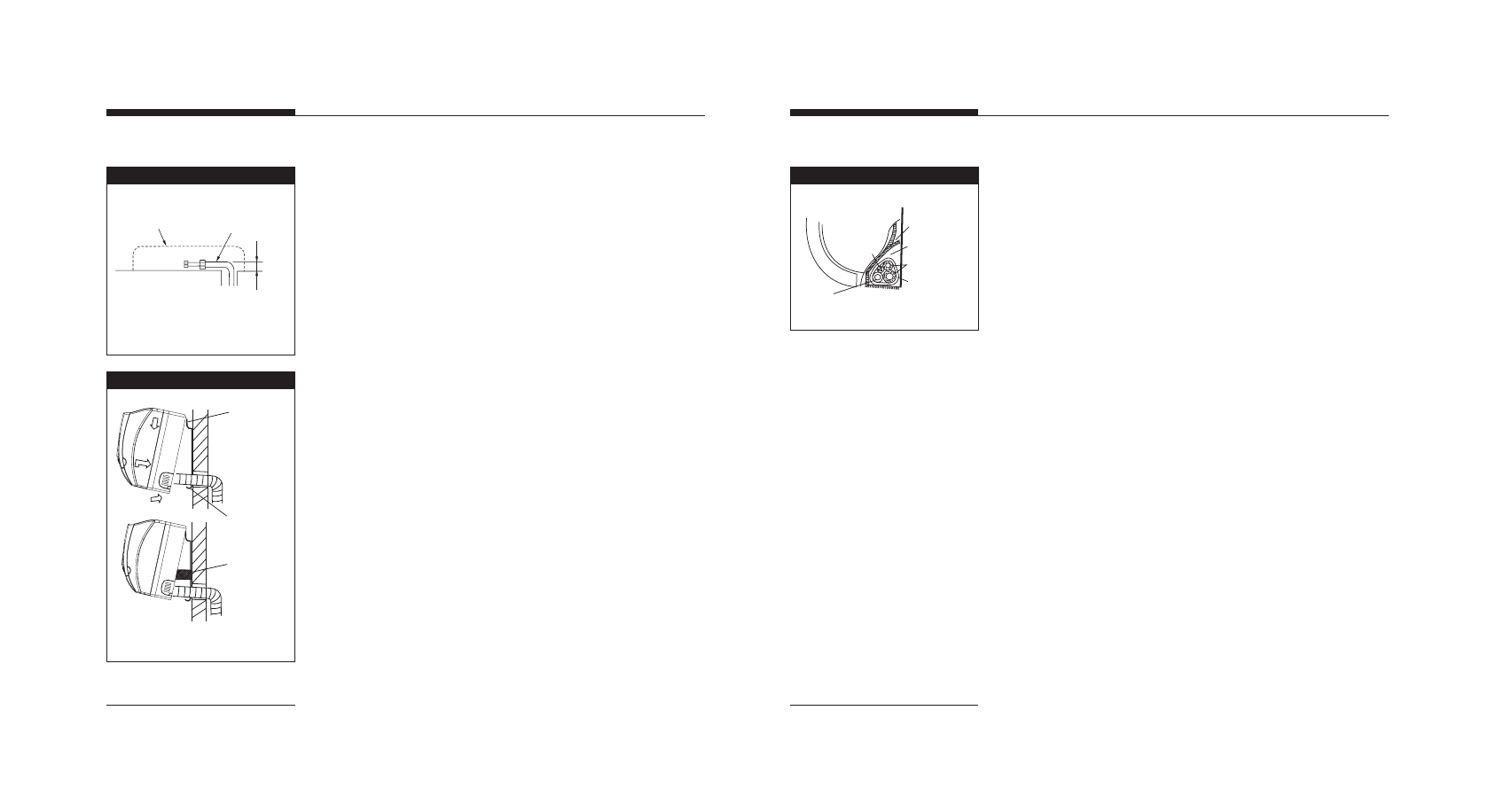

Установка
Рис. 10
.
. .
Верхний
крюк
Нижний
крюк
Амортизи�
рующий
материал
.
. .
Upper h ooker
Low hoo ker
Cushion ing
material
Установка
Рис. 11
Очертания внутреннего
корпуса прибора
Соединяющая труба
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
. .
.
.
. .
.
.. .
.
.
. .
.
.. .
.
. .
.
.
.
.
.
.
.
.. .
.
.
. .
.
.
.
.
.
. .
.
. . .
.
.
.
.
.
.
. .
.
.
.
.
.
.
. .
.
.
.. .
.
.
.
.
. .
.
.
.
.
.
. .
.
.
.
.
..
.
..
.
. .
.
.
.
.
.
. .
.
.
.
.
.
. .
.
.
.
.
.
.
.
.
.
.
. ..
.
.
.
.
.
.
.
......
..
.
.
.
...
4
3
Indoor unit outline
Conne ctive pipe
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
. .
.
.
. .
.
.. .
.
.
. .
.
.. .
.
. .
.
.
.
.
.
.
.
.. .
.
.
. .
.
.
.
.
.
. .
.
. . .
.
.
.
.
.
.
. .
.
.
.
.
.
.
. .
.
.
.. .
.
.
.
.
. .
.
.
.
.
.
. .
.
.
.
.
..
.
..
.
. .
.
.
.
.
.
. .
.
.
.
.
.
. .
.
.
.
.
.
.
.
.
.
.
. ..
.
.
.
.
.
.
.
......
..
.
.
.
...
4
3
Внутренний корпус
прибора
Соединяющий
трубопровод
Свободное
пространство
Резервуар
Обертывающая
лента
Соединяющий
кабель
Дренажный
шланг
Indoor unit
Conne ctive
pipe
Pipe ro om
Ponding box
Wrapping b elt
Conne ctive
cable
Drain hose
Установка
Рис. 9
