РУ
5

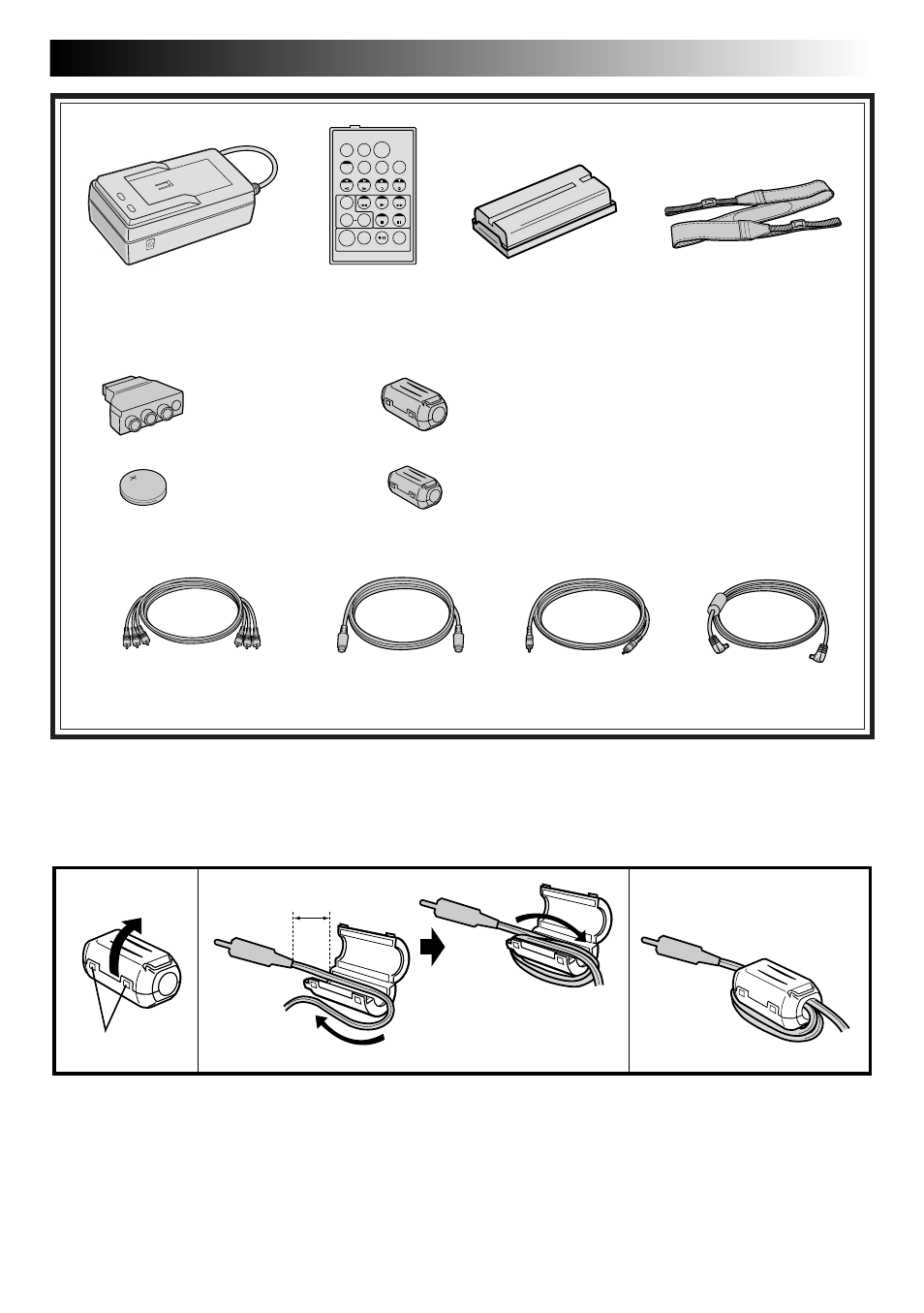

ПPИЛAГAEMЫE ПPИHAДЛEЖHOCTИ
T W
1 2 3
• Сетевой адаптер/
зарядное устройство
AA-V20EG
• Пульт
дистанционного
управления (ПДУ)
RM-V711U
• Бaтapeйный блoк
BN-V207U
• Шнyp пocт. тoкa
• Литиевая батарейка
CR2025 (для
управления [ПДУ])
• Moнтaжный кaбeль
• Наплечный ремень
• для кабеля
наушников
• Кабель Audio/Video (AV)
[штекер RCA - штекер RCA]
• Кабель S-Video
1.
Освободите
фиксаторы на
обоих концах
фильтра с
сердечником.
2.
Пропустите кабель через фильтр с
сердечником так, чтобы между штекером
кабеля и фильтром с сердечником оставался
промежуток, равный приблизительно 3 см.
Намотайте кабель вокруг фильтра с
сердечником, как показано на рисунке.
• Кабель должен быть намотан без слабины.
ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не
повредить кабель.
3.
Закройте фильтр с
сердечником, при этом
должен быть слышен
щелчок.
Подсоедините к видеокамере
тот конец кабеля, на котором
установлен фильтр с
сердечником.
• Фильтр с сердечником (для не входящего
в комплект поставки кабеля DV)
• Фильтр с сердечником (для входящего в
комплект поставки кабеля для монтажа или для
не входящего в комплект поставки кабеля JLIP*)
* Необходим для работы с не входящим в комплект
поставки программным обеспечением.
Как подсоединить фильтр с сердечником
Подсоедините входящий в комплект поставки фильтр с сердечником ко входящему в комплект поставки
кабелю для монтажа, не входящему в комплект поставки кабелю DV, или не входящему в комплект поставки
кабелю JLIP. Фильтр с сердечником уменьшает помехи.
Фиксатор
Кабель для монтажа и кабель
JLIP: намотайте один виток
Кабель DV: намотайте два витка
3 см
