Подключение к персональному
компьютеру (ПК)
Данная видеокамера позволяет переносить с нее
неподвижные изображения на персональный компьютер
(ПК) с помощью дополнительного (не входит в комплект
поставки) программного обеспечения (например,
HS-V4KIT), когда видеокамера подключена к ПК, как
показано на рисунке. Можно также переносить на ПК
неподвижные изображения, если в ПК установлена плата
извлечения изображения, снабженная разъемом DV.
1
Проверьте, что выключено питание видеокамеры и
ПК.
2
Соедините видеокамеру с вашим персональным
компьютером (ПК) с помощью соответствующего
кабеля, как показано на рисунке.
3
Переведите переключатель питания видеокамеры в
положение “
” (“ВОСПРОИЗВЕДЕНИЕ”) и
включите ПК.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника
питания вместо аккумуляторной батареи сетевой
адаптер/зарядное устройство (
੬
стр. 7).
● Запрещается одновременно подключать к
видеокамере соединительные кабели РС и DV.
Подключайте только тот кабель, через который вы
хотите соединить видеокамеру.
● Информация относительно даты/времени не может
передаваться в ПК.
● См. соответствующие руководства по применению
дополнительного программного обеспечения.
● См. также руководство изготовителя для платы
извлечения изображения, снабженной разъемом DV.
● Кабель DV должен быть снабжен фильтром с
сердечником.

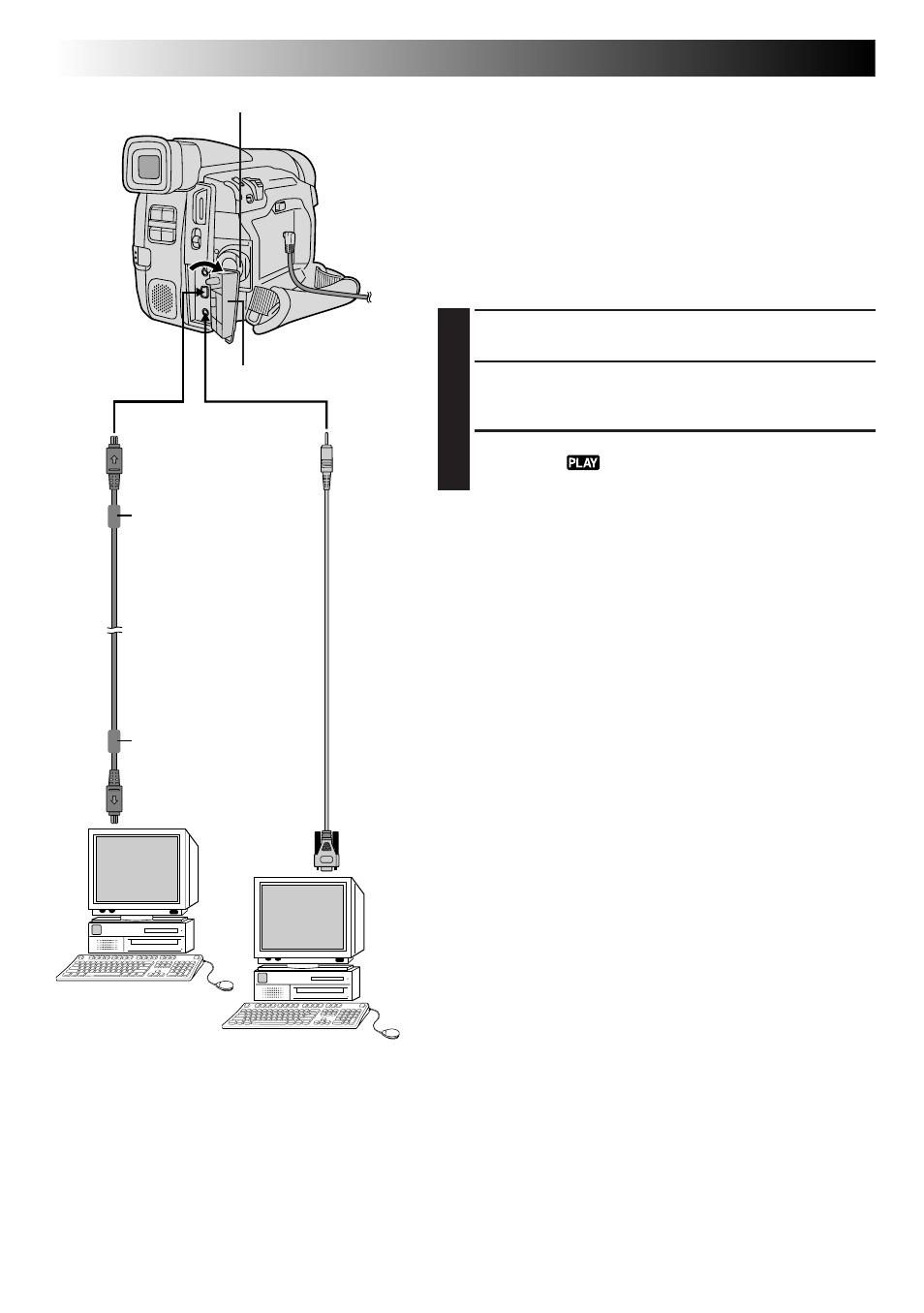

К
выходному
разъему
DV OUT
К RS-232C
Кабель DV
(не входит
в комплект
поставки)
К разъему
DV
Соединительный
кабель РС
(не входит в
комплект
поставки)
К ПК
(ЦИФРОВОЙ
СТОП-КАДР)
Переключатель питания
Фильтр с
сердечником
Персональный
компьютер с
платой извлечения
изображения,
снабженной
разъемом DV
Персональный
компьютер (ПК)
Фильтр с
сердечником
* При подключении кабелей откройте эту
крышку.
Крышка разъемов*
ВОСПРОИЗВЕДЕНИЕ Подключения для опытного оператора
