ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ
См. также стр. 32 и 33.
1
Для подключения к:
Видеомагнитофону JVC, имеющему контакт
дистанционного ввода паузы . . .
... подключите кабель для монтажа к гнезду
дистанционного ввода паузы (PAUSE).
Видеомагнитофону JVC, не имеющему контакта
дистанционного ввода паузы, но имеющему
разъем R.A.EDIT (МОНТАЖ В ПРОИЗВОЛЬНОЙ
ПОСЛЕДОВАТЕЛЬНОСТИ В РЕЖИМЕ
ПРОДОЛЖЕНИЯ) . . .
... подключите кабель для монтажа к гнезду
R.A.EDIT.
Видеомагнитофону, отличному от указанных
выше . . .
... подключите кабель для монтажа к гнезду
ввода паузы (PAUSE-IN) на ПДУ RM-V711U.
2
Загрузите ленту с записью в видеокамеру и установите
переключатель питания в положение “
”.
3
Включите питание видеомагнитофона. Загрузите в
него ленту на которую может выполняться запись, и
установите режим AUX (см. руководство по
эксплуатации видеомагнитофона).
ВЫБЕРИТЕ СЦЕНЫ
4
Направьте пульт дистанционного управления (ПДУ) на
приемник сигналов ПДУ видеокамеры. Нажмите
кнопку PLAY (4), а затем нажмите кнопку R.A.EDIT
ON/ОFF на ПДУ. Появляется меню монтажа в
произвольной последовательности в режиме
продолжения.
5
При использовании эффектов микширования/
вытеснения изображения в начале сцены нажмите
кнопку FADE/WIPE (МИКШИРОВАНИЕ/
ВЫТЕСНЕНИЕ) на ПДУ.
• Цикличecки пpoйдитe пo зффeктaм пyтeм
пoвтopнoгo нaжaтия и ocтaнoвитecь, кoгдa
жeлaeмый зффeкт бyдeт oтoбрaжeн.
• Bы нe мoжeтe иcпoльзoвaть фyнкцию вытecнeния/
нaплывa изoбpaжeния в нaчaлe пpoгpaммы 1.
ПPИMEЧAHИЯ:
● Перед выполнением монтажа в произвольной
последовательности в режиме продолжения проверьте, что
на телевизионном мониторе не воспроизводятся
индикаторы. Если они появляются, то они будут
записываться на новой ленте.
● При выполнении монтажа на видеомагнитофоне, снабженном
входным разъемом DV, вместо кабеля S-Video и Audio/Video
может быть подключен кабель DV.
● Установите переключатель видеовыходов на адаптере
кабеля в следующие положения:
Y/C
: При подключении к телевизору или
видеомагнитофону, на которые могут подаваться
сигналы Y/C, и к которым может подключаться
кабель S-Video.
CVBS : При подключении к телевизору или
видеомагнитофону, на который нельзя подавать
сигналы Y/C и при использовании кабеля Audio/Video.
ПРОДОЖЕНИЕ НА СЛ. СТР.
T
W
FADE/WIPE
PLAY
R.A.EDIT
ON/OFF
DISPLAY

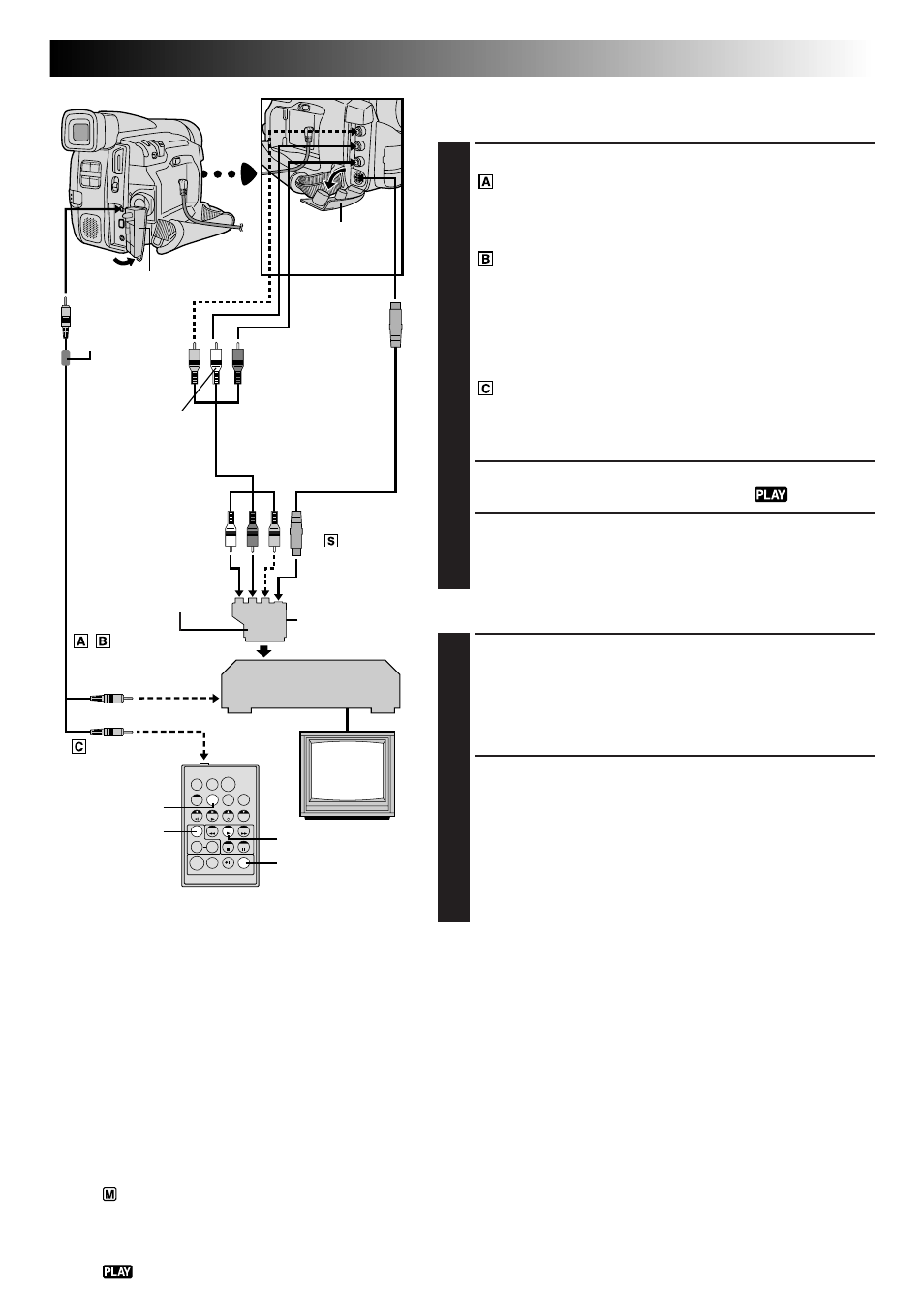

К разъему
дистанционного ввода
паузы PAUSE или
разъему R.A.EDIT
К выходному
р азъему
S-Video
К разъему JLIP
RM-V711U
(входит в комплект
видеокамеры)
Видеомагнитофон
Телевизор
К разъему
PAUSE IN
Кабель для монтажа
(входит в комплект)
Крышка
разъемов**
* Подсоедините, если кабель S-Video не
используется.
** При подключении кабелей откройте эту крышку.
Крышка разъемов**
Красный к
выходу правого
канала Audio
Кабель A/V
(входит в
комплект)
[штекер RCA -
штекер RCA]
Желтый к
выходу Video*
Если ваш телевизор
имеет разъем SCART,
используйте входящий
в комплект переходник
кабеля.
Кабель S-Video
(поставляется в
комплекте)
Переключатель
видеовыходов
“Y/C”/“CVBS”
К разъемам
AUDIO, VIDEO*
и
-IN
