Bocпpoизbeдehиe, Ocнoвныe coeдинeния – Инструкция по эксплуатации JVC GR-DVL20
Страница 32
32
РУ
Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для
вашего видеомагнитофона и телевизора.
Разъемы расположены
под крышкой.
Теле-
визор
Желтый к
выходу Video
Красный к выходу
правого канала Audio
Кабель A/V
(входит в комплект)
[штекер RCA -
штекер RCA]
Белый к выходу
левого канала Audio
Желтый на VIDEO
Белый к AUDIO L
Красный к AUDIO R
Желтый:
не подключен
Кабель A/V
(входит в комплект)
[штекер RCA -
штекер RCA]
Желтый:
не подключен
К выходу
S-Video
Кабель S-Video
(входит в комплект)
Теле-
визор
Видеомагнитофон
Ко входу
-IN
Теле-
визор
Видеомагнитофон
К телевизору
или видео-
магнитофону
Установите
на Y/C
Переходник кабеля
(входит в комплект)
К телевизору
или видео-
магнитофону
Установите
на CVBS
Переходник кабеля
(входит в комплект)
Красный к выходу
правого канала Audio
Белый к выходу
левого канала Audio
Белый к AUDIO L
Красный к AUDIO R
Красный к выходу
правого канала Audio
Белый к выходу
левого канала Audio
Белый на AUDIO L IN
Красный на AUDIO R IN
Кабель A/V
(входит в комплект)
[штекер RCA -
штекер RCA]
Кабель S-Video
(входит в комплект)
К выходу
S-Video
Желтый к
выходу Video
Желтый на VIDEO IN
←
( )
→
Когда кабель S-Video
не используется.
Ко входу
S-VIDEO IN
Видеомагнитофон
Разъемы
расположены
под крышкой.
Разъемы
расположены
под крышкой.
BOCПPOИЗBEДEHИE
Ocнoвныe coeдинeния

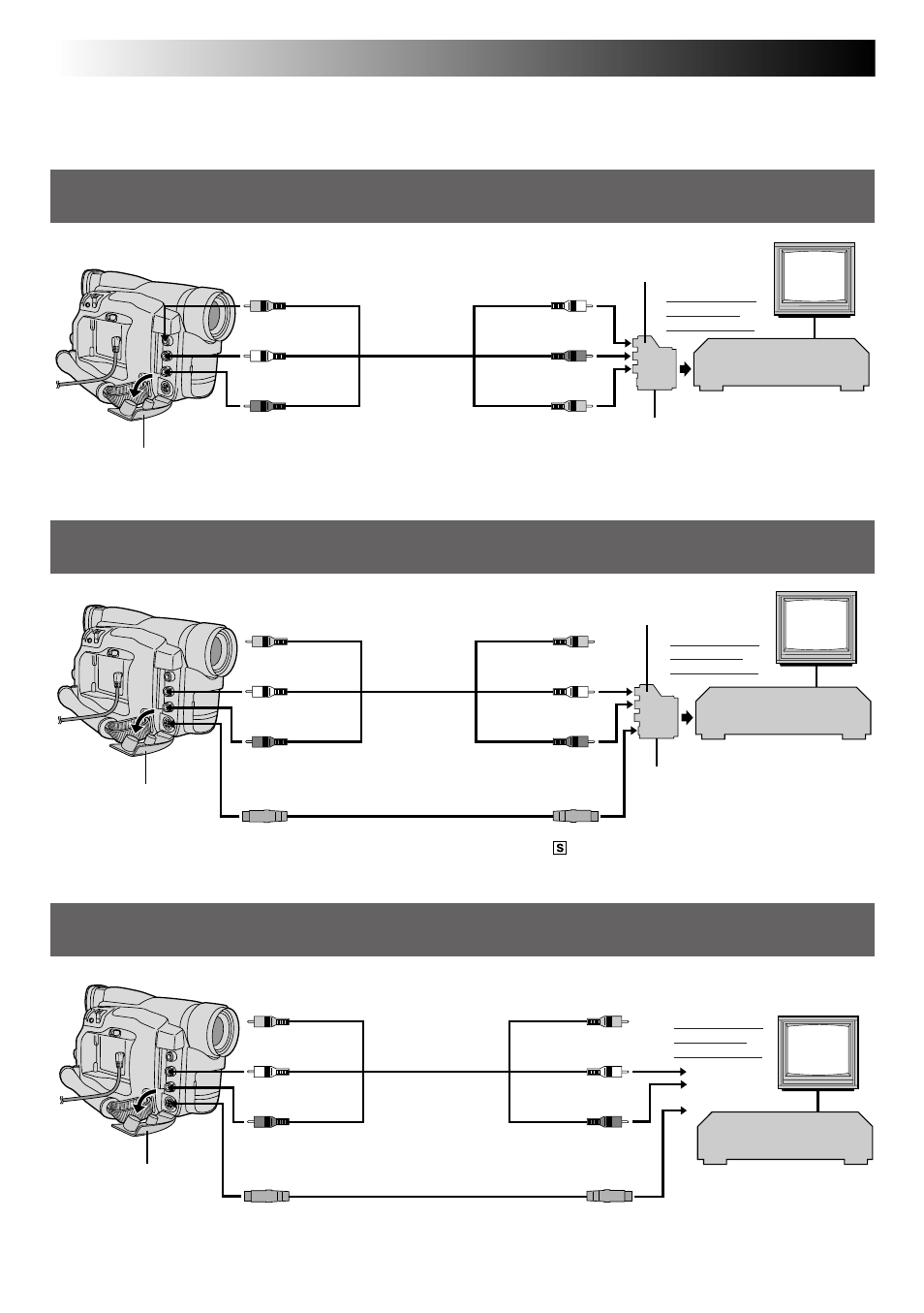

А. Подключение к телевизору или видеомагнитофону, снабженному разъемом SCART,
совместимым только с нормальным видеосигналом
В. Подключение к телевизору или видеомагнитофону, снабженному разъемом SCART,
совместимым с сигналом Y/C
С. Подключение к телевизору или видеомагнитофону, снабженному входными разъемами
S-VIDEO IN и/или A/V (разъем типа RCA)
К телевизору
или видео-
магнитофону
