Описание элементов управления и рабочих узлов – Инструкция по эксплуатации Karcher KM 120-150 R D
Страница 7
-
5

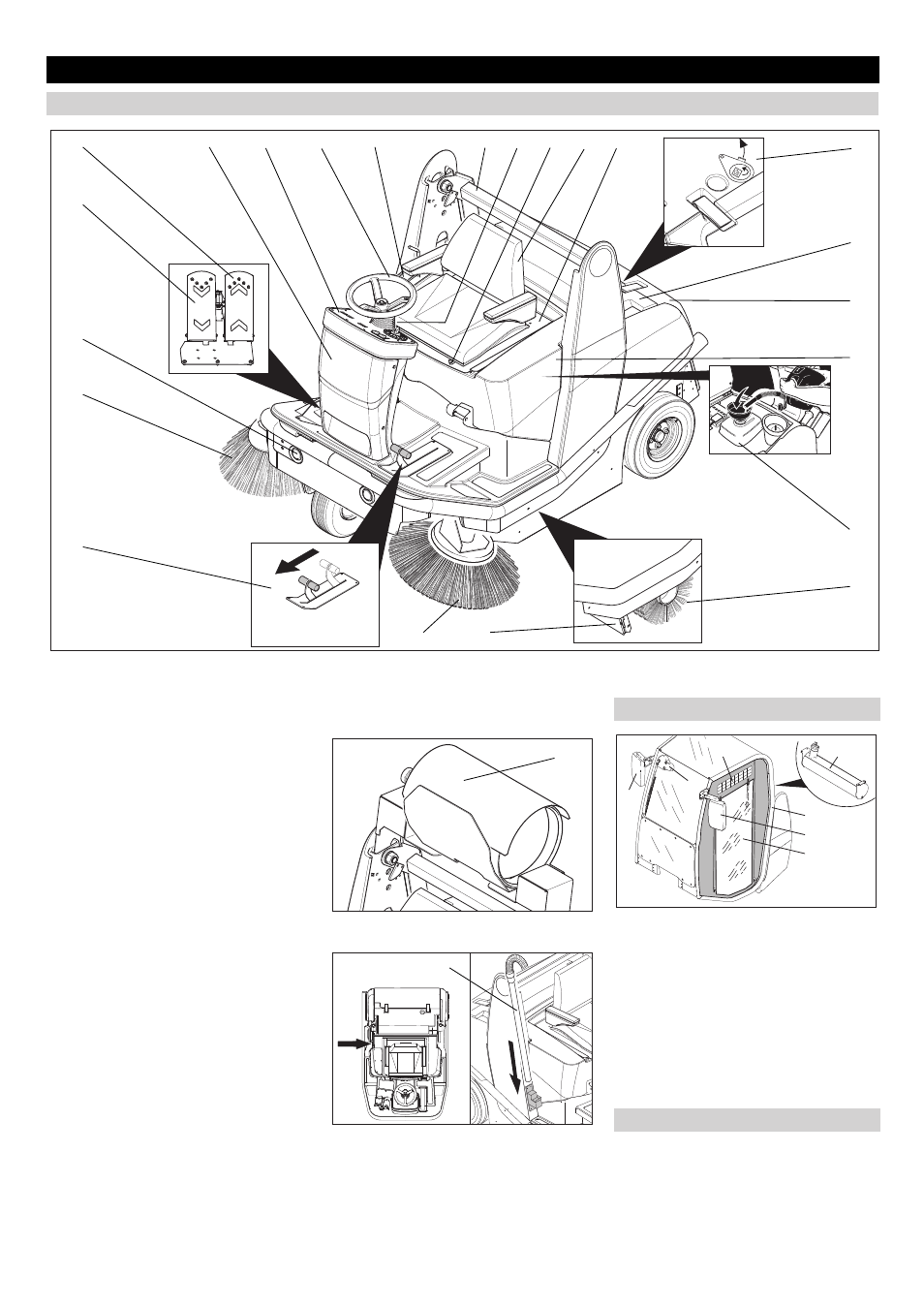

Рис. 2а
1 Блок управления, резервуар для сбо-
ра мусора и стояночный тормоз
2 Рулевое колесо
3 Пульт управления
4 Предохранители (за передней пане-
лью)
5 Педаль "Передний ход"
6 Педаль "Задний ход"
7 Освещение
8 Правая боковая щетка
9 Левая боковая щетка
10 Заслонка для крупных частиц грязи
11 Педаль подъема/опускания заслонки
для крупных частиц грязи
12 Устройство опорожнения поднятого
резервуара
13 Рычаг регулировки рулевого колеса
14 Рычаг регулировки сиденья
15 Сиденье (с контактной настилкой)
16 Консоль сиденья
17 Заслонка для чистки в сухом/влаж-
ном режиме
18 Корпус фильтра
19 Резервуар для сбора мусора
20 Крышка прибора
21 Бак
22 Подметающий вал
23 Газовый баллон (только для KM 120/
150 R LPG)
24 Навесное оборудование, всасываю-
щий шланг (опция)
Рис. 2b
Рис. 2с
Рис. 2d
1 Кабина водителя (опция)
2 Бак
3 Включить/выключить стеклоочисти-
тель
4 Правое наружное зеркало заднего
вида
5 Левое наружное зеркало заднего
вида
6 Двери из фольги
7 Вентиляционная щель
Органы управления для процесса
очистки желтого цвета.
Органы управления для техническо-
го обслуживания и сервиса светло-
серого цвета.
Описание элементов управления и рабочих узлов
Устройства без кабины водителя
5
6
7
8
11
17
18
19
20
21
22
4
3
2
1
12 13 14 15 16
9
10
23
24
Устройства с кабиной водителя
Цветная маркировка
1
5
6
4
3
7
2
7
