- 15

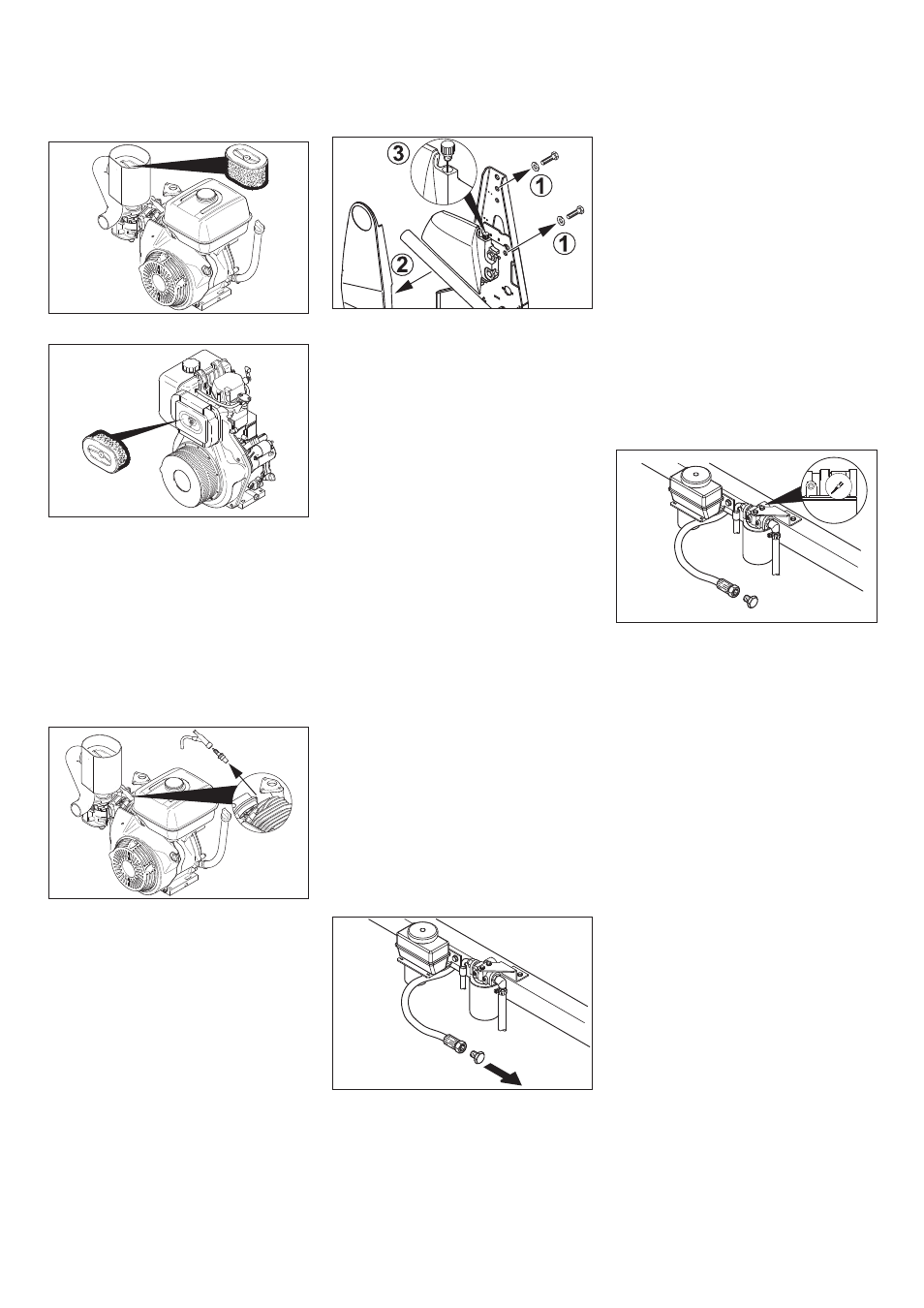

 Открыть и зафиксировать крышку
прибора (Рис.3).
KM 120/150 R G и R LPG:
KM 120/150 R D:
 Вывинтить барашковую гайку.
 Вытащить фильтровальный эле-
мент, проверить его и прочистить.
 Вставить во всасывающий резерву-
ар очищенную или новую фильтро-
вальную вставку.
 Прочно затянуть барашковую гайку.
 Открыть и зафиксировать крышку
прибора (Рис.3).
 Вытащить наконечник провода к све-
че зажигания.
 Вывинтить и прочистить свечу зажи-
гания.
 Завинтить очищенную или новую
свечу зажигания.
 Подсоединить наконечник провода к
свече зажигания.
Указание
Подметающая машина оснащена 2 кон-
турами гидравлической системы.
Указание
Для проверки/контроля уровня запол-
нения следует возвратить на место
резервуар для сбора мусора.
Крышка с указателем уровня масла на-
ходится на запасном баке над правым
задним колесом.

Открыть и зафиксировать крышку
прибора (Рис.3).
 Ослабить винты (1).
 Удалить панель (2).
 Открыть крышку с указателем уровня
масла (3).
 Проверить уровень заполнения с по-
мощью указателя уровня масла.
Указание
Уровень масла должен находиться
между отметками "MIN" и "MAX".

При необходимости залить гидрав-
лическое масло.
 Закрыть бак.
 Привинтить панель.
Вид масла: см. "Технические дан-
ные".
Указание
Подметающая машина оснащена 2 кон-
турами гидравлической системы.

(1) Проверка уровня масла
 Приподнять резервуар для сбора му-
сора.
 Вставить и закрепить в поршневом
штоке цилиндра фиксирующую опо-
ру.
 Контроль уровня масла в компенса-
ционном баке.
Указание
Уровень масла должен находиться
между отметкой "MAX" и расстоянием
2 см над дном.
ṇ Предупреждение
Данная проверка должна осуществ-
ляться только при холодном двигате-
ле.

(2) Корректировка уровня масла
 Приподнять резервуар для сбора му-
сора.
 Вставить и закрепить в поршневом
штоке цилиндра фиксирующую опо-
ру.
 Снять крышку бака.
 При необходимости осторожно до-
лить масло.
 Закрыть бак.
Вид масла: см. "Технические дан-
ные".

(3) Замена масла
 Приподнять резервуар для сбора му-
сора.
 Вставить и закрепить в поршневом
штоке цилиндра фиксирующую опо-
ру.
 Вывинтить резьбовую пробку.
 Снять крышку бака.
 Слить масло.
 Ввинтить резьбовую пробку.
 Залить масло.
 Закрыть бак.
 Если показания манометра находят-
ся в красной области, масляный
фильтр нужно очистить или заме-
нить.
 Поставить подметающую машину на
ровной поверхности.
 Переставить переключатель про-
грамм на ступень 1 (движение). Боко-
вые щетки приподнимаются.
 Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
 Проверить боковые щетки.
Указание
Благодаря плавающему креплению бо-
ковой щетки уровень плоскости подме-
тания корректируется
автоматически по мере износа щети-
ны. При слишком сильном износе боко-
вую щетку следует заменить.
 Поставить подметающую машину на
ровной поверхности.
 Переставить переключатель про-
грамм на ступень 1 (движение). Боко-
вые щетки приподнимаются.
 Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
 Ослабить крепежные гайки (3 шт.) на
нижней стороне.
 Надеть боковую щетку на захватное
устройство и крепко затянуть.
Проверка и замена воздушного филь-
тра
Очистка и замена свечи зажигания
(Только для KM 120/150 R G и R LPG)
Проверка и корректировка уровня ма-
сла в гидравлической системе - кон-
тур гидравлической системы
подметающего механизма
Проверка и корректировка уровня ма-
сла, а также замена масла в гидравли-
ческой системе - контур привода оси
Проверить фильтр
Проверка боковых щеток
Замена боковых щеток
17 RU
