- 17
 Зафиксируйте стояночный тормоз.
 Разблокировать застежки боковых
панелей с обеих сторон.
 Снять боковые панели.

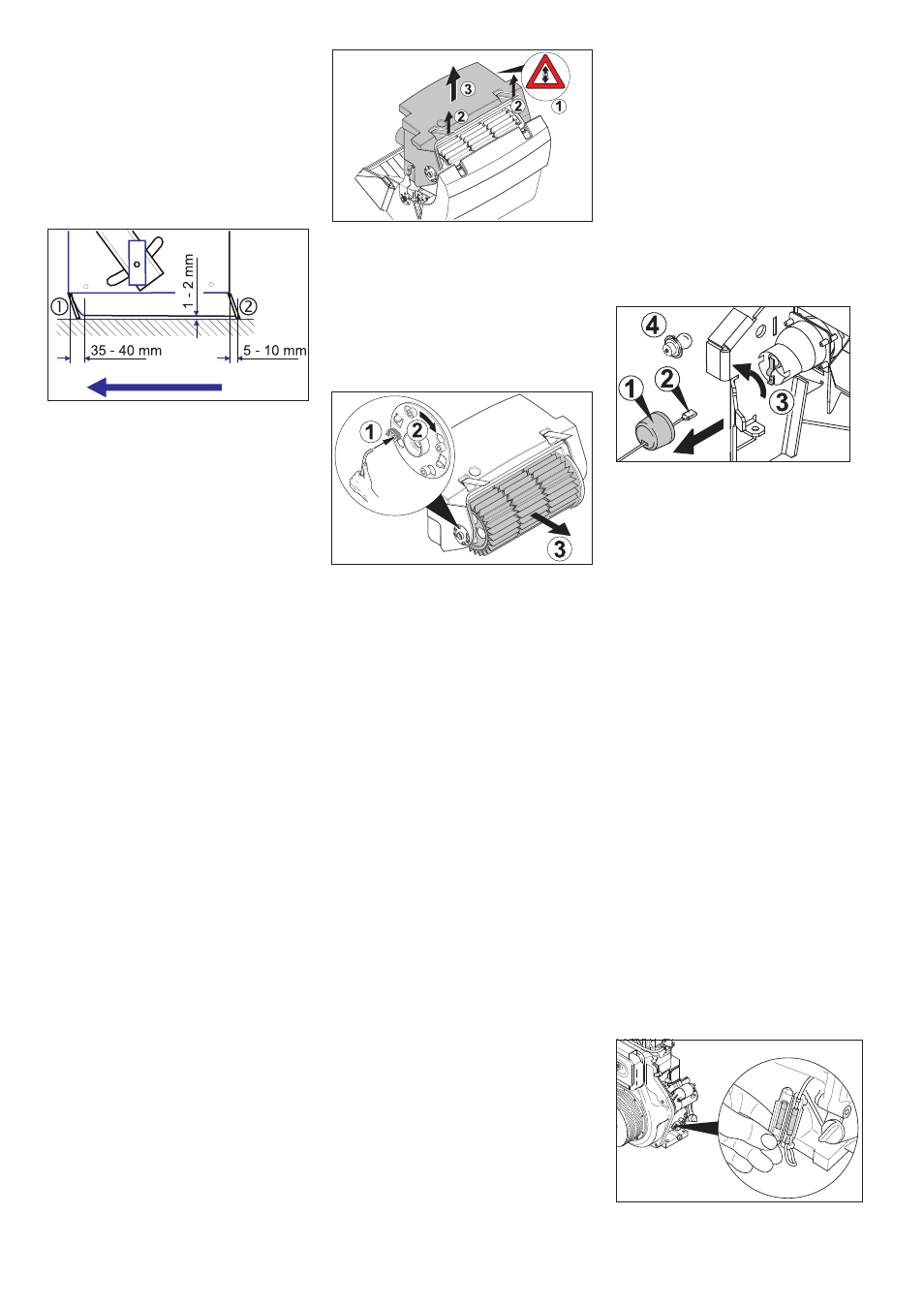

 Передняя уплотнительная планка
 Несколько ослабить крепежные гай-
ки передней уплотнительной планки
(1), для замены - вывинтить.
 Прикрепить новую уплотнительную
планку, не затягивая пока гайки.
 Откорректировать уплотнительную
планку.
 Расстояние уплотнительной планки
до пола установить так, чтобы при
пробеге по инерции в 35 - 40 мм она
откидывалась назад.
 Затянуть гайки.
 Задняя уплотнительная планка
 Расстояние уплотнительной планки
до пола установить так, чтобы при
пробеге по инерции она отклонялась
назад на 5 - 10 мм.
 При износе планку необходимо заме-
нить.
 Вынуть подметающий вал.
 Отвинтить крепежные гайки задней
уплотнительной планки (2).
 Установить новую уплотнительную
планку.
 Боковые уплотнительные планки
 Несколько ослабить крепежные гай-
ки боковой уплотнительной планки,
для замены - вывинтить.
 Прикрепить новую уплотнительную
планку, не затягивая пока гайки.
 Для настройки расстояния до пола
использовать подкладки толщиной 1
- 2 мм.
 Откорректировать уплотнительную
планку.
 Затянуть гайки.
 Закрепить боковые панели.
ƽ
Опасность
До начала замены пылевого фильтра
удалить содержимое из резервуара для
сбора мусора. При работе с фильтро-
вальной установкой носить маску для
защиты от пыли. При обращении с ак-
кумуляторами соблюдать правила
техники безопасности.

Немножко приподнять резервуар для
сбора мусора и немножко опроки-
нуть.
 Отсоединить электропитание от дви-
гателя фильтра (1).
 Разомкнуть штеккерное соединение
концевого выключателя.
 Разомкнуть штеккерное соединение
вибромотора фильтра.
 Открыть замки (2).
 Немного откинуть назад и вынуть ко-
робку фильтра (3).
 Ослабить держатель фильтра (1),
повернуть его (2) и вынуть.
 Вынуть пластинчатый фильтр (3).
 Вставить новый фильтр.
 Со стороны привода дать зафикси-
роваться захватному устройству в
канавке.
 Снова зафиксировать крепление
фильтра и затянуть винты.
Указание
При установке нового фильтра сле-
дить за тем, чтобы пластины не были
повреждены, и не пережималось уплот-
нение коробки фильтра.
 Вынуть прокладку фильтровальной
коробки из канавки в крышке аппара-
та.
 Вставить новую прокладку.
ƽ
Опасность
После выключения двигатель враща-
ется еще 3 - 4 секунды по инерции. В
это время следует оставаться вне
зоны привода.

Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
 Открыть и зафиксировать крышку
прибора (Рис.3).
 Проверить натяжение, наличие изно-
са и повреждений приводных ремней
(ремня круглого сечения) вентилято-
ра.
 Проверить натяжение, наличие изно-
са и повреждений приводных ремней
(ремня круглого сечения) подметаю-
щего вала.
 Только для KM 120/150 R LPG и KM
120/150 с кабиной водителя:
Проверить натяжение, наличие изно-
са и повреждений приводных ремней
(ремня круглого сечения) освети-
тельного генератора.
 Регулярно проверять плотность по-
садки уплотнительной манжеты на
вентиляторе.
 Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
 Снять боковую щетку.
 Снять брызговик (1).
 Вынуть штекер (2).
 Повернуть в сторону контактную пла-
стину (3).
 Вынуть неисправную лампочку (4).
 Вставить новую лампочку.
 Повернуть на место контактную пла-
стину.
 Вставить штекер.
 Установить брызговик.
 Прочно затянуть боковую щетку.
Электронные узлы и система управления
находятся за передней панелью. Если не-
обходимо заменить предохранитель, то
следует снять переднюю панель.

Ослабить винты с обеих сторон панели.
Указание
План расположения предохранителей
находится на внутренней стороне пере-
дней панели. Использовать только пре-
дохранители с одинаковым значением.

Неисправные предохранители заме-
нить.
 Снова установить переднюю панель.
 Открыть и зафиксировать крышку
прибора (Рис.3).
 Неисправный предохранитель заме-
нить.
Замена пылевого фильтра
Замена прокладки фильтровальной
коробки
Проверка приводных ремней
Проверка уплотнительной манжеты
Замена лампочки
Замена предохранителей электрон-
ных узлов и системы управления
Замена предохранителя электриче-
ского стартера в подкапотном про-
странстве (только для KM 120/150 R D)
19 RU
