- 16
 Поставить подметающую машину на
ровной поверхности.
 Переставить переключатель про-
грамм на ступень 1 (движение). Под-
метающий вал приподнимается.
 Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
 Закрепить аппарат от непроизволь-
ного качения, подложив под него
клин.
 Зафиксируйте стояночный тормоз.
 Удалить с подметающего вала намо-
тавшиеся ленты и веревки.
Замена становится необходимой, если
вследствие износа щеток результат ка-
чество подметания заметно ухудшает-
ся.

Поставить подметающую машину на
ровной поверхности.
 Переставить переключатель про-
грамм на ступень 1 (движение). Под-
метающий вал приподнимается.
 Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
 Закрепить аппарат от непроизволь-
ного качения, подложив под него
клин.
 Зафиксируйте стояночный тормоз.

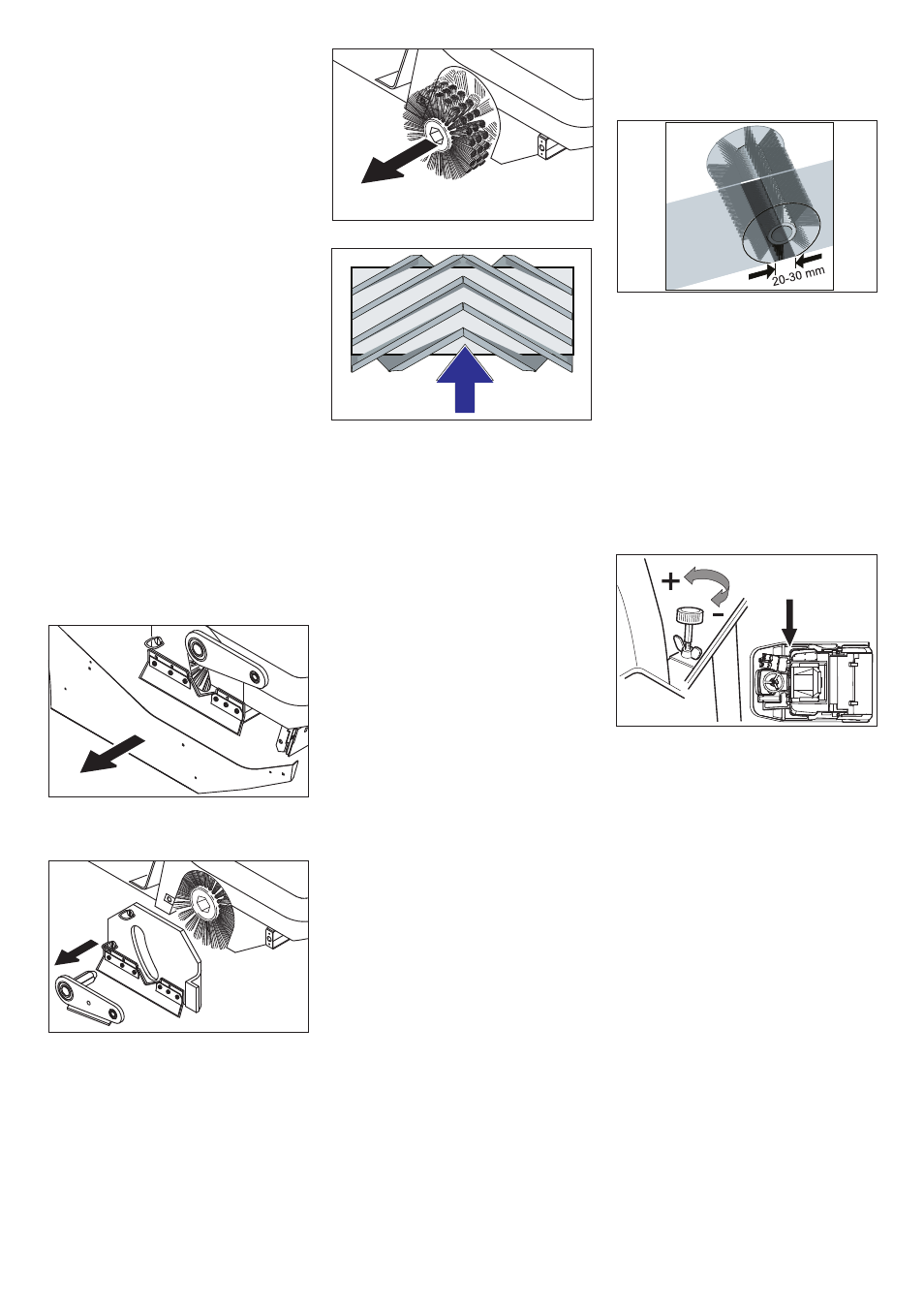

 Разблокировать застежки правой бо-
ковой панели.
 Снять боковую панель.
 Вывинтить винты балансира подме-
тающего вала.
 Снять балансир подметающего ва-
ла.
 Снять подъемный рычажный меха-
низм с цапфы.
 Открыть застежки и снять заслонку.
 Вынуть подметающий вал.
Расположение подметающего вала при
установке по направлению движения

Поместить новый подметающий вал
в коробку подметающего вала и на-
деть его на цапфу привода.
Указание
При установке нового подметающего
вала обратить внимание на положение
щетины.

Установить заслонку подметающего
вала.
 Надеть на цапфу держатель подме-
тающего вала.
 Надеть на цапфу держатель подме-
тающего вала.
 Снова затянуть винт на держателе
подметающего вала.
 Вставить и прочно затянуть крепеж-
ные винты заслонки подметающего
вала.
 Закрепить боковую панель.
Указание
После установки нового подметающе-
го вала необходимо заново отрегули-
ровать плоскость подметания.
Указание
При данном виде работы аппарат дол-
жен находиться в основном режиме ра-
боты. Контрольная лампочка кнопки
интенсивного режима работы не долж-
на светиться.

Переставить переключатель про-
грамм на ступень 1 (движение). Под-
метающий вал и боковые щетки
поднимаются.
 Поставить подметающую машину на
ровный гладкий пол, покрытый види-
мым слоем пыли или мела.
 Опустить подметающий вал и дать
ему повращаться в течение некото-
рого времени.
 Поднять подметающий вал.
 Нажать на педаль для подъема за-
слонки для крупных частиц грязи и
держать педаль нажатой.
 Дать аппарату задний ход.
Профиль подметания имеет вид равно-
мерного прямоугольника шириной от 20
до 30 мм.
Указание
Профиль подметания не должен иметь
трапециевидную форму. В этом случае
следует обратиться в сервисную
службу.
Указание
В основном режиме работы профиль
подметания может быть установлен
с помощью ручного колеса.

Открыть и зафиксировать крышку
прибора (Рис.3).
 Ослабить барашковую гайку.
Для увеличения профиля подметания:

Установочный винт вращать против
часовой стрелки (+).
Для уменьшения профиля подметания:

Установочный винт вращать по часо-
вой стрелке (-).
 Затянуть барашковую гайку.
Указание
Во время интенсивного режима рабо-
ты профиль подметания устанавлива-
ется автоматически. Настройка при
износе щетины обеспечивается за
счет плавающего крепления подмета-
ющего вала. При слишком сильном из-
носе подметающий вал следует
заменить.
 Поставить подметающую машину на
ровной поверхности.
 Переставить переключатель про-
грамм на ступень 1 (движение). Под-
метающий вал приподнимается.
 Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
 Закрепить аппарат от непроизволь-
ного качения, подложив под него
клин.
Проверка подметающего вала
Замена подметающего вала
Проверка и корректировка плоскости
подметания для подметающего вала
Установка и замена уплотнительных
планок
18 RU
