29

KZ

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық

кітапшасын мұқият оқып шығыңыз. Мұнда

құрылғыны қауіпсіз орнату және оны пайдалану

туралы маңызды ақпараттар қамтылған.
! Келешекте анықтама ретінде қарау үшін пайдалану

нұсқаулығын сақтап қойыңыз. Құрылғы сатылса,

біреуге берілсе немесе көшірілсе, iнұсқаулар онымен

бірге болатынына көз жеткізіңіз.
! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі

бар маман орнатуға тиіс.
! Кез келген түрде реттеу немесе қызмет көрсету

қажет болса, оны құрылғыны токтан ажыратқаннан

кейін орындау керек.

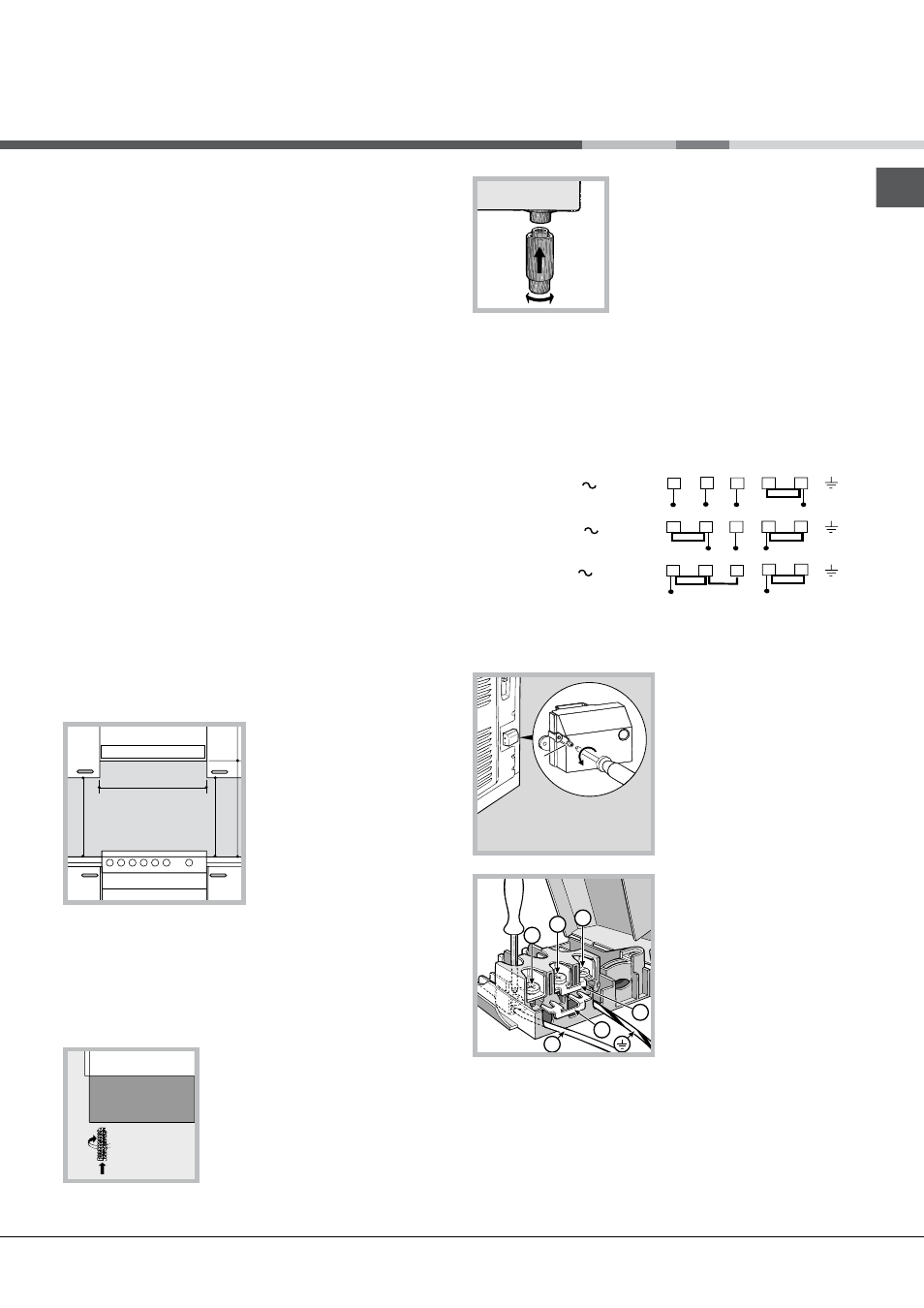

Орналастыру және түзулеу

! Құрылғыны биіктігі плитаның биіктігінен аспайтын

шкафтардың қасына орнатуға болады.
! Құрылғының артқы жағына тиіп тұратын қабырға

жанғыш емес, қызуға төзімді материалдан (T 90°C)

жасалғанына көз жеткізіңіз.

Құрылғыны дұрыс орнату үшін:

• Оны ас үйге, залға немесе тұрғын үйге қойыңыз

(ваннаға қоймаңыз).

• Плитаның жоғарғы жағы шкафтан жоғары

болса, құрылғыны олардан кем дегенде 200 мм

қашықтықта орнату керек.

• Пеш қабырғаға

ілінетін шкафтың астына

орнатылса, осы шкаф пен

плитаның жоғарғы жағы

арасында кем дегенде

420 мм ара қашықтық

болуы тиіс.

Қабырғаға ілінетін

шкафтар жанғыш

болса, бұл қашықтықты

700 мм-ге дейін үлкейту

керек (суретті қараңыз).

• Пештің артқы жағына немесе бүйірлеріне 200 мм-

ден жақын жерге жалюзи орнатпаңыз.

• Қалқалар қатысты пайдалану нұсқаулығындағы

нұсқауларға сәйкес орнатылуы тиіс.

Түзулеу

Құрылғыны түзулеу қажет

болса, плита түбінің әрбір

бұрышындағы орындарына

реттелетін аяқтарын* бұраңыз

(суретті қараңыз).

Құрылғымен бірге берілетін

аяқтар* плита түбінің астынғы

жағындағы тесіктерге

кигізіледі.

Электр қосылымдары

Электр кабелін орнату

Кабель төмендегі жалғау сызбасына сәйкес

қолданылатын электр қосылым түріне сай болуы
тиіс.

Электр кабелін дұрыс орнату үшін:

1. Контактілер

тақтасындағы «V»

бұрандасын босатып,

қақпағын ашу үшін оны

тартыңыз (суретті

қараңыз).

2. «А» қосылым

тірегін (суретті

қараңыз) жоғарыда

көрсетілген жалғау

сызбасына сәйкес

орналастырыңыз.

Контактілер тақтасы

бір фазалық 230 В

қосылымына арналған:

1, 2 және 3 контактілері

бір-біріне қосылады; 4-5 жалғастырғышы контактілер

тақтасының төменгі аумағында орналасқан.

3. «N» және

сымдарын сызбаға (суретті

қараңыз) сәйкес орналастырып, контактілер

тақтасының бұрандаларын мүмкін болғанша мықтап

қатайту арқылы қосылымды жасаңыз.

4. Қалған сымдарды 1-2-3 контактілеріне

орналастырып, бұрандаларды қатайтыңыз.

Орнату

СОРҒЫШ

Мин

.

42

0

мм

.

Мин

.

42

0

мм

.

со

рғышпен

мин

.

65

0

мм

.

со

рғышсыз мин. 700 мм.

Мин.

600

мм.

V

1

2

3

N

A

B

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

R

S

T

N

R

S

N

R

N

400 3N

H05RR-F 5x2.5 CEI-UNEL 35363

H05VV-F 5x2.5 CEI-UNEL 35746

400V 2N

H05RR-F 4x4 CEI-UNEL 35363

H05VV-F 4x4 CEI-UNEL 35746

230V

H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3X4 CEI-UNEL 35746
