ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ
См. также стр. 58 и 59.
1
Видеомагнитофону JVC, имеющему контакт
дистанционного ввода паузы . . .
.... подключите кабель для монтажа к гнезду
дистанционного ввода паузы (PAUSE).
Видеомагнитофону JVC, не имеющему контакта
дистанционного ввода паузы, но имеющему разъем
R.A.EDIT (МОНТАЖ В ПРОИЗВОЛЬНОЙ
ПОСЛЕДОВАТЕЛЬНОСТИ В РЕЖИМЕ ПРОДОЛЖЕНИЯ) . . .
.... подключите кабель для монтажа к гнезду R.A.EDIT.
Видеомагнитофону, отличному от указанных выше . . .
.... подключите кабель для монтажа к гнезду ввода
паузы (PAUSE IN) на ПДУ RM-V716U.
2
Вставьте записанную пленку в видеокамеру и установите
сетевой выключатель в позицию “
”, нажимая при этом
на кнопку фиксатора, расположенную на выключателе.
3
Подключите камеру к сети, вставьте пленку, на
которой можно выполнять запись и установите режим
AUX (см. инструкцию по эксплуатации
видеомагнитофона).
ПPИMEЧAHИЯ:
● Перед выполнением монтажа в произвольной
последовательности в режиме продолжения проверьте, что на
телевизионном мониторе не воспроизводятся индикаторы. Если
они появляются, то они будут записываться на новой ленте.
Для того, чтобы перечисленные ниже индикаторы появлялись
или не появлялись на экране подключенного телевизора . . .
• Дата/Время
...... в экран меню (
੬
стр. 46) выберите для пункта “DATE/
TIME” (“ДАТА/ВРЕМЯ”) “AUTO” (“АВТОМАТИЧЕСКИЙ”),
“ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).
• Временной код
...... в экран меню (
੬
стр. 46) выберите для пункта “TIME
CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.
• Выводит режим звука вопроизведения, скорость пленки и ее прогон
...... установите переключатель “ON SCREEN” на
позицию “LCD” или “SIMPLE” в меню экрана
(
੬
стр.46.). Или нажмите кнопку DISPLAY на панели
дистанционного управления RM-V716U.
● Для модели GR-DVL9800: убедитесь, что “AV/S-VIDEO” в
меню экрана установлено на “OFF” (“Выкл.”) (
੬
стр.46).
● Пользуйтесь кабелями, входящими в комплект и
подсоединяйте их к видеокамере концом, на котором
находится сердечник с фильтром. Фильтр с
сердечником снижает помехи.
● Установите переключатель видеовыходов на адаптере кабеля
в следующие положения:
Y/C
: При подключении к телевизору или
видеомагнитофону, на которые могут подаваться
сигналы Y/C, и к которым может подключаться
кабель S-Video.
CVBS : При подключении к телевизору или
видеомагнитофону, на который нельзя подавать
сигналы Y/C и при использовании кабеля Audio/Video.
● При выполенении монтажа на видеомагнитофоне, снабженным
входным разъемом DV, вместо кабеля S-Video и Audio/Video,
может быть подключен кабель DV.
ПРОДОЖЕНИЕ НА СЛ. СТР.
* Подсоедините, если кабель S-Video не
используется.
** При подключении кабелей откройте эту
крышку.
ВНИМАНИЕ ПРИ ИСПОЛЬЗОВАНИИ
МОНТАЖНОГО КАБЕЛЯ
• Будьте осторожны, чтобы не перепутать с
кабелем JLIP (
੬
стр. 4).
• Убедитесь, что Вы присоединили конец с
фильтром с сердечником (штепсельная
вилка с тремя кольцами вокруг штыря) к
видеокамере.

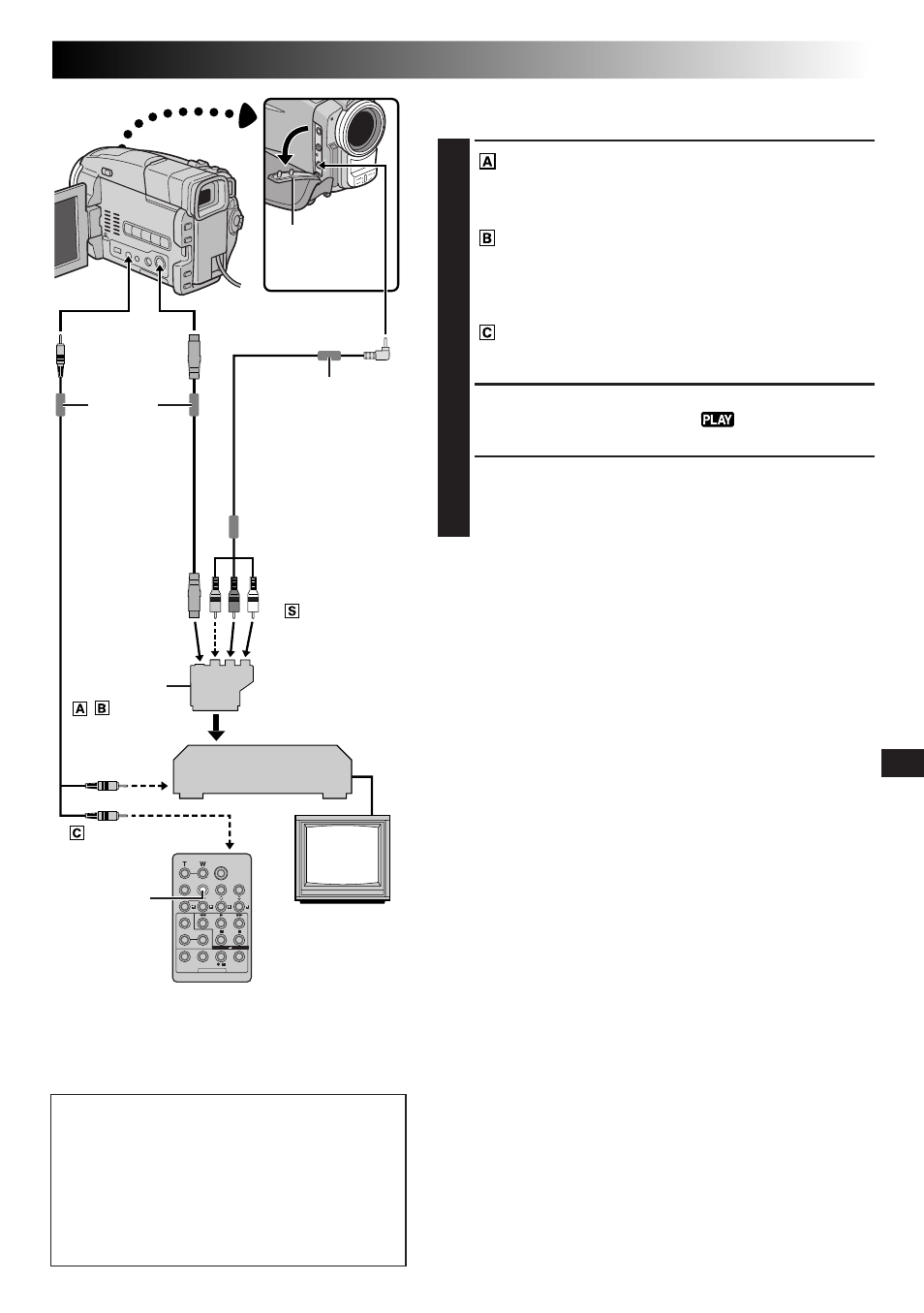

К AV
Фильтр с
сердечником
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
К
S-Video
К разъему
JLIP (EDIT)
Крышка
разъемов**
Кабель S-Video
(поставляется
в комплекте)
Кабель для
монтажа
(входит в
комплект)
К разъему
дистанционного
ввода паузы PAUSE
или разъему
R.A.EDIT
RM-V716U
(входит в
комплект
видеокамеры)
Видеомагнитофон
Телевизор
К разъему
PAUSE IN
Если ваш телевизор
имеет разъем SCART,
используйте
входящий в комплект
переходник кабеля.
Переключатель
видеовыходов
“Y/C”/“CVBS”
К разъемам
AUDIO, VIDEO*
и
-IN
Фильтр с
