РУ
59
1
Проверьте, что все компоненты аппаратуры
выключены.
2
Подключите видеокамеру к телевизору или
видеомагнитофону, как показано на рисунке (
੬
стр. 58).
Если подключается видеомагнитофон . . .
перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.
3
Подключите выход видеомагнитофона ко входу
телевизора, как это описано в руководстве по
эксплуатации вашего видеомагнитофона.
4
Включите видеокамеру, видеомагнитофон и
телевизор.
5
Установите в видеомагнитофоне режим входа AUX
(ДОПОЛНИТЕЛЬНЫЙ), и установите в телевизоре
режим VIDEO.
6
[Только для модели GR-DVL9800]
Установите “AV/S-VIDEO” в положение “OFF”
(“Выкл.”)на меню экрана (
੬
стр. 46).
* При подключении кабелей откройте эту крышку.
** Аудио кабель не нужен для просмотра
фотоснимков при переключателе питания,
установленном в положении “
”.
Для выбора того, будет или не будет
воспроизводиться следующая информация на экране
подключенного телевизора . . .
• Дата/Время
...... в экран меню (
੬
стр. 46) выберите для пункта
“DATE/TIME” (“ДАТА/ВРЕМЯ”) “AUTO”
(“АВТОМАТИЧЕСКИЙ”), “ON” (“ВКЛ.”) или “OFF”
(“ВЫКЛ.”).
• Временной код
...... в экран меню (
੬
стр. 46) выберите для пункта
“TIME CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.
• Режим звукового воспроизведения, указатели скорости
кассеты и движения кассеты для видео
воспроизведения
Или
Указатель/ имена файлов, номер снимка/общее
количество снимков для воспроизведения D.S.C.
...... установите указатель “ON SCREEN” (“Экран”) в
положение “LCD” или “SIMPLE” в меню экрана
(
੬
стр. 46). Или нажмите DISPLAY на пульте
дистанционного управления RM-V716U.
ПРИМЕЧАНИЯ:
● Рекомендуется использовать в качестве источника питания вместо аккумуляторной батареи сетевой адаптер/
зарядное устройство (
੬
стр. 7).
● При использовании кабелей, конец кабеля, на котором находится фильтр с сердечником, должен подключаться
к видеокамере. Фильтр с сердечником снижает помехи.
● Для контролирования изображения и звука с видеокамеры без установки касссеты или MultiMediaCard, установите
переключатель питания в положение “
” или “
”, затем установите Ваш телевизор в надлежащий режим приема.
● Проверьте, что уровень громкости в телевизоре установлен на минимум, чтобы избежать очень громкого звука при
включении видеокамеры.
● Если ваш телевизор или акустические системы не имеют специального экрана, не устанавливайте акустические
системы рядом с телевизоре, так как это приведет к помехам на воспроизводимом видеокамерой изображении.
● Установите переключатель видеовыходов на адаптере кабеля в следующие положения:
Y/C
: При выполнении подключения к телевизору или видеомагнитофону, на которые могут подаваться сигналы Y/
C, и используется кабель S-Video.
CVBS : При выполнении подключения к телевизору или видеомагнитофону, на которые не могут подаваться сигналы
Y/C и используется кабель Audio/Video.
Когда кабель S-Video не используется.

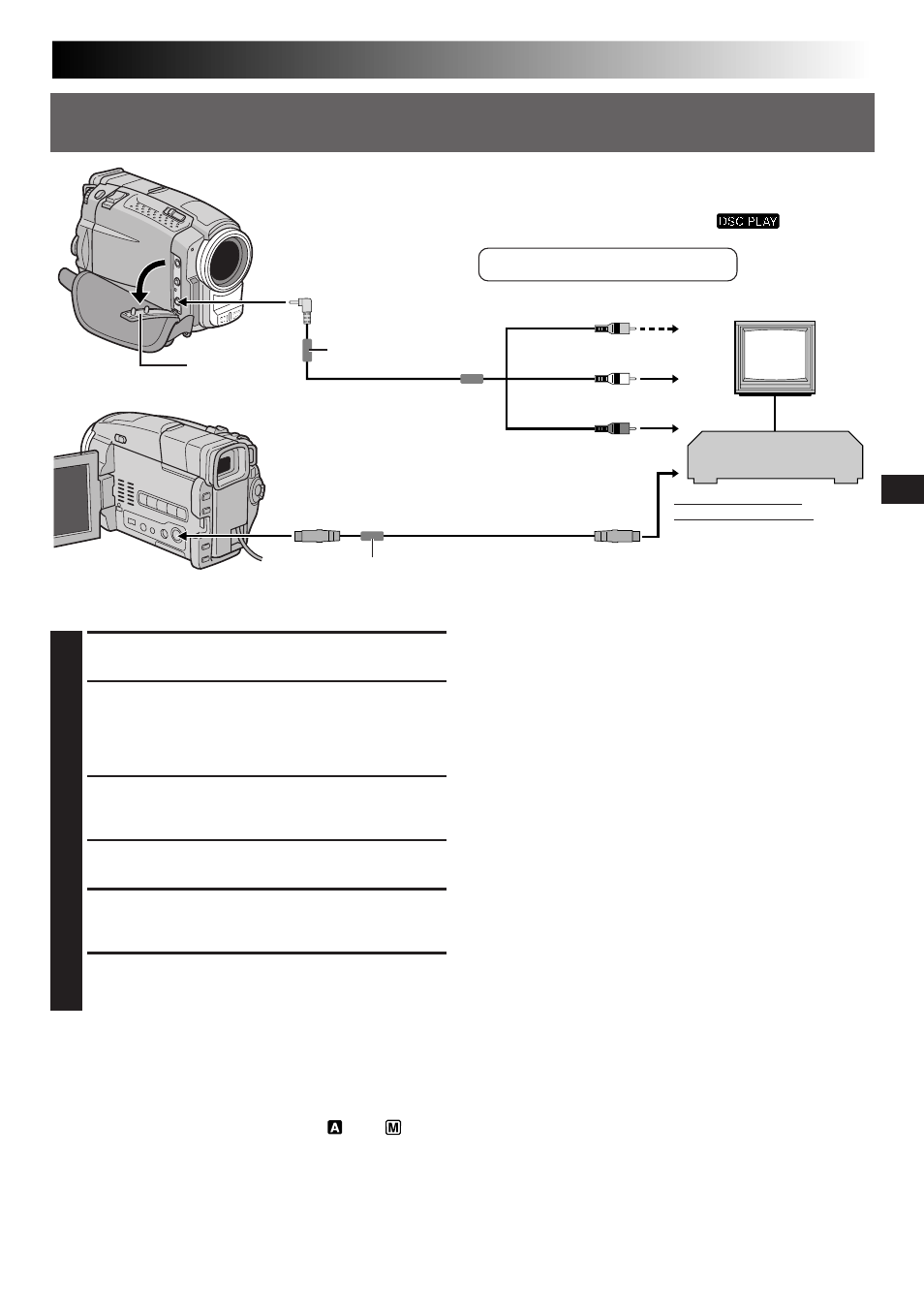

С. Подключение к телевизору или видеомагнитофону, снабженному входными
разъемами S-VIDEO IN и/или A/V (разъем типа RCA)
Видеомагнитофон
К телевизору или
видеомагнитофону
Белый на AUDIO L IN**
Красный на AUDIO R IN**
Кабель S-Video
(входит в комплект)
Желтый на VIDEO IN
Ко входу
S-VIDEO IN
Крышка
разъема*
При подключении кабеля
S-Video откройте ЖК монитор
К S-VIDEO
K AV
Фильтр с
сердечником
Фильтр с
сердечником
Теле-
визор
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
←
