58
РУ
РАЗЪЕМЫ
Основные Соединения
Имеется несколько основных типов подключений. При выполнении подключений также см. руководства для
вашего видеомагнитофона и телевизора.
* При подключении кабелей откройте эту крышку.
** Аудио кабель не нужен для просмотра фотоснимков при переключателе питания, установленном в
положении “
”.
* При подключении кабелей откройте эту крышку.
** Аудио кабель не нужен для просмотра фотоснимков при переключателе питания, установленном в
положении “
”.

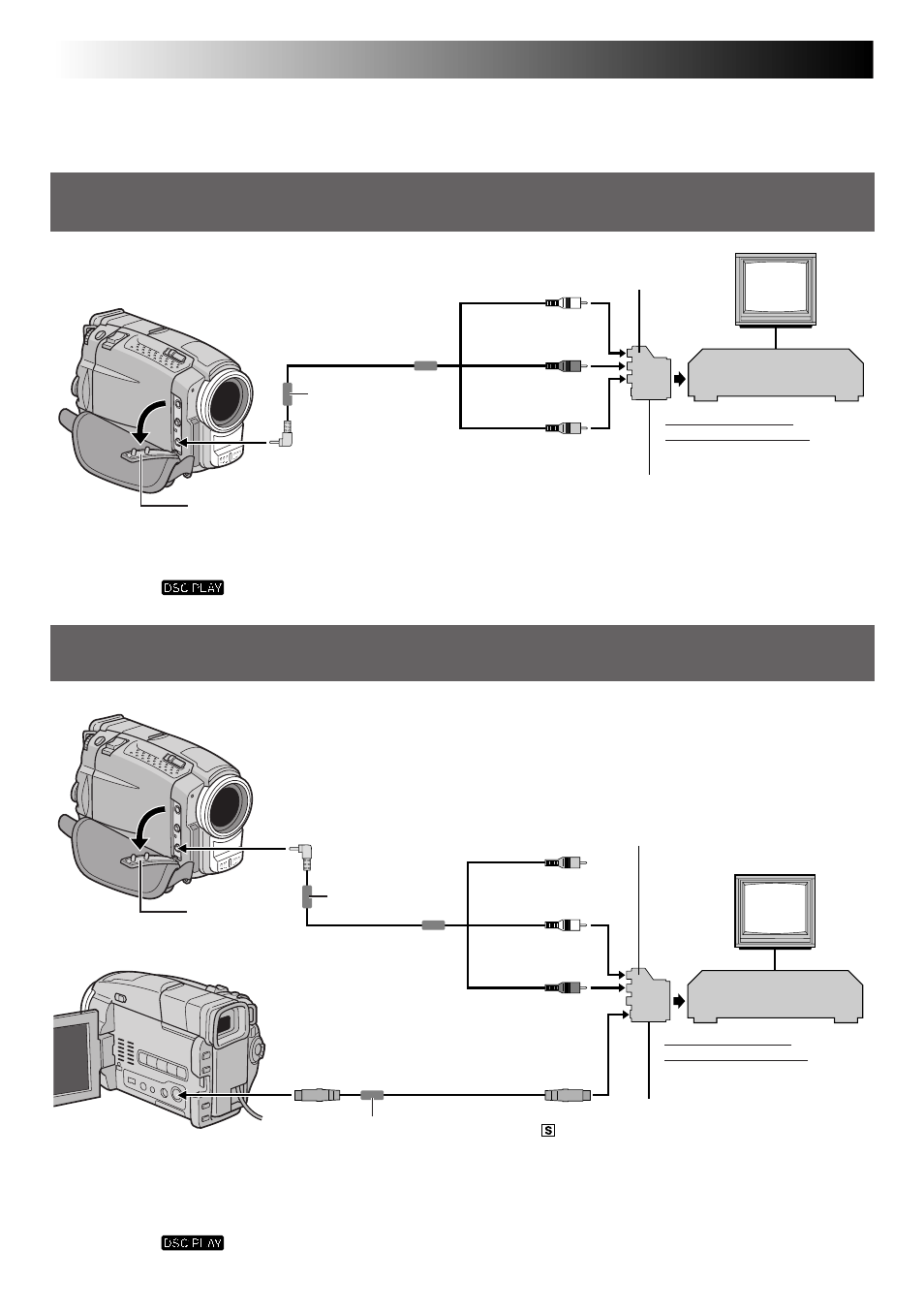

А. Подключение к телевизору или видеомагнитофону, снабженному разъемом
SCART, совместимым только с нормальным видеосигналом
В. Подключение к телевизору или видеомагнитофону, снабженному разъемом
SCART, совместимым с сигналом Y/C
Видеомагнитофон
Видеомагнитофон
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
Фильтр с
сердечником
Крышка разъема*
Теле-
визор
Желтый на VIDEO
Белый к AUDIO L**
Красный к AUDIO R**
К телевизору или
видео-магнитофону
Установите на CVBS
Переходник кабеля
(входит в комплект)
K AV
Фильтр с
сердечником
K AV
Фильтр с
сердечником
Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)
Крышка
разъема*
При подключении кабеля
S-Video откройте ЖК монитор
Желтый: не подключен
К S-VIDEO
Установите на Y/C
Переходник кабеля
(входит в комплект)
К телевизору или
видео-магнитофону
Белый к AUDIO L**
Красный к AUDIO R**
Ко входу
-IN
Кабель S-Video
(входит в комплект)
Теле-
визор
