Как Присоединить Крышку Линзы
Для защиты линзы, присоедините прилагаемую крышку линзы, как показано на рисунке.

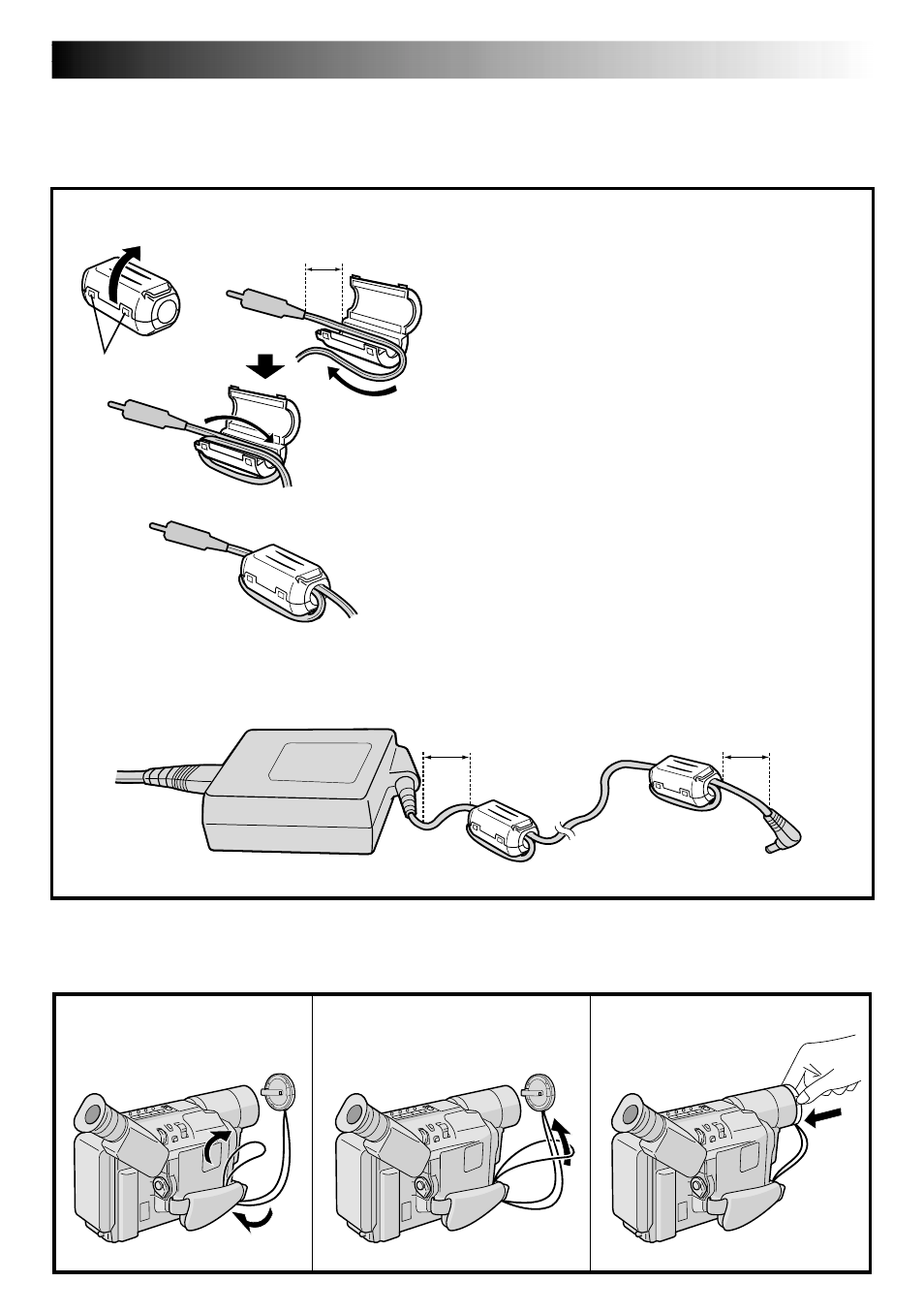

Как подсоединить фильтр с сердечником
Присоедините входящий в комплект сердечник к A/V-кабелю, кабелю S-Видео и сетевому
адаптеру, также поставляемым в комплекте.
Фильтр с сердечником уменьшает помехи.
Фиксатор
1
2
3
1
Освободите фиксаторы на обоих концах
фильтра с сердечником.
2
Пропустите кабель через фильтр с сердечником
так, чтобы между штекером кабеля и фильтром
с сердечником оставался промежуток, равный
приблизительно 5 см. Намотайте кабель вокруг
фильтра с сердечником, как показано на
рисунке.
•
Кабель должен быть намотан без слабины.
ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не повредить
кабель.
3
Закройте фильтр с сердечником, при этом
должен быть слышен щелчок.
Подсоедините к видеокамере тот конец кабеля,
на котором установлен фильтр с сердечником.
5 cm
Вместе с входящим в комплект поставки Сетевым Адаптером присоедините на оба конца
кабеля Сердечники, как показано ниже.
5 cm
5 cm
