32
РУ

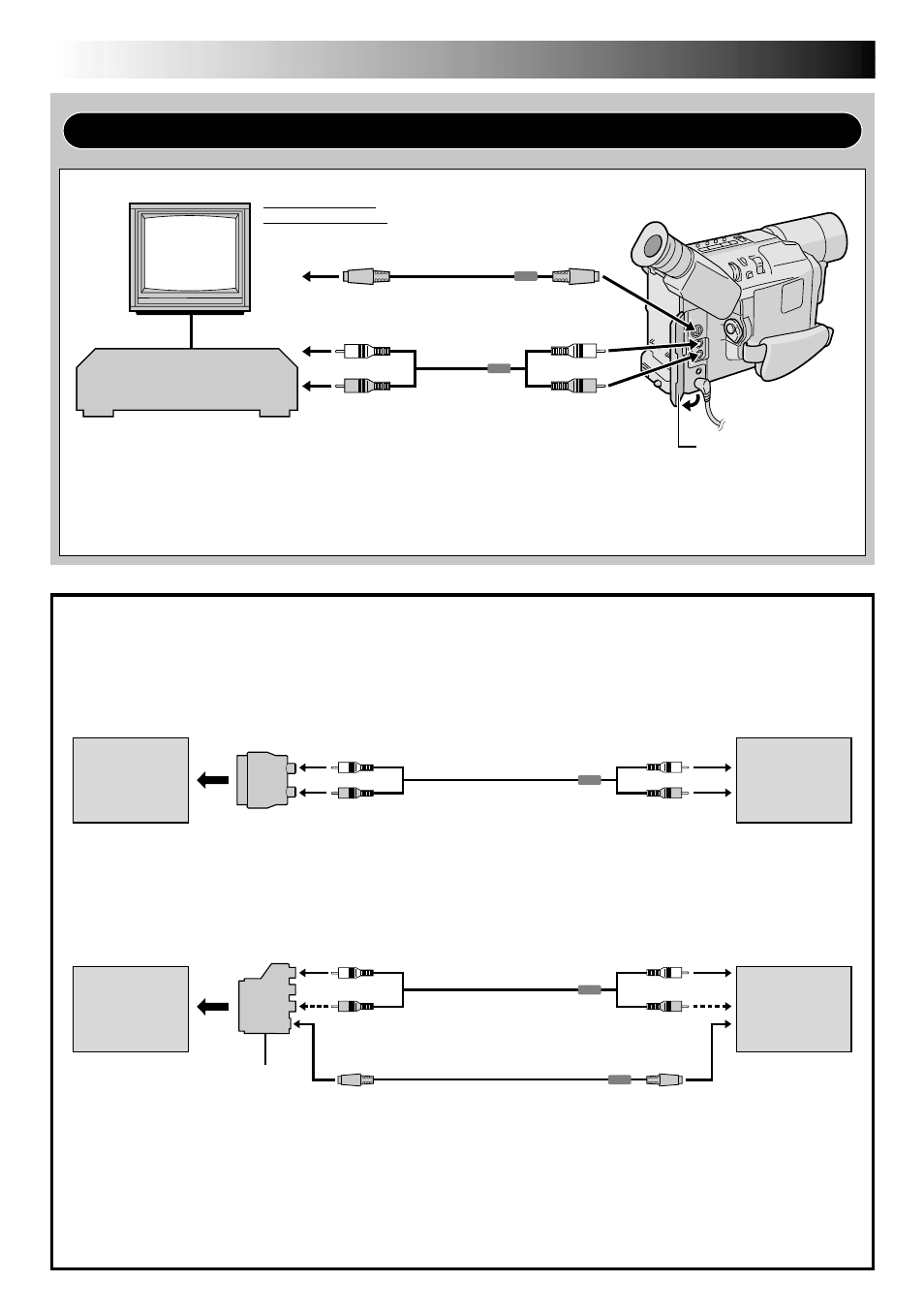

ВОСПРОИЗВЕДЕНИЕ Подключения
Ко входу
S-VIDEO IN К выходу
S-Video
Желтый к
VIDEO IN
Теле-
визор
К телевизору или
видеомагнитофону
* При подключении кабелей откройте эту крышку.
** Прилагается только к моделям GR-SХМ607/SХМ57/SХМ47/SХ202/SХ22.
Подсоединяется, если на телевизоре или видеоустановке есть вход S-vidео.
Крышка разъемов*
Видеомагнитофон
Белый к
AUDIO IN
Кабель
S-Video**
Желтый к
выходу Video
Белый к
выходу Audio
Кабель AV
Если на Вашем телевизоре/вдеоустановке имеется 21-штырьковый коннектор
Пользуйтесь прилагаемым Кабельным Адаптером.
GR-FXM37/FX12
Кабель S-Video
Переходник
кабеля
ПРИМЕЧАНИЯ:
Установите переключатель выбора выхода переходника кабеля в нужное положение:
Y/C
: При подключении к телевизору или видеомагнитофону, которые могут принимать сигналы Y/C, с
использованием кабеля S-Video (только GR-SXM607/SXM57/SXM47/SX202/SX22).
CVBS : При подключении к телевизору или видеомагнитофону, которые не могут принимать сигналы Y/C, с
использованием кабеля AV.
Желтый
Кабель AV
телевизор
или
видеокамера
телевизор
или
видеокамера
Переходник
кабеля
Кабель AV
GR-SXM607/SXM57/SXM47/SX202/SX22
Видеокамера
Желтый
Видеокамера
Eсли не используется
кабель S-Video
p
( )
[
Eсли не используется
кабель S-Video
p
( )
[
Используйте входящие в комплект кабели AV и S-Video.
Переключатель
выхода
видеосигнала
“Y/C”/”CVBS”
