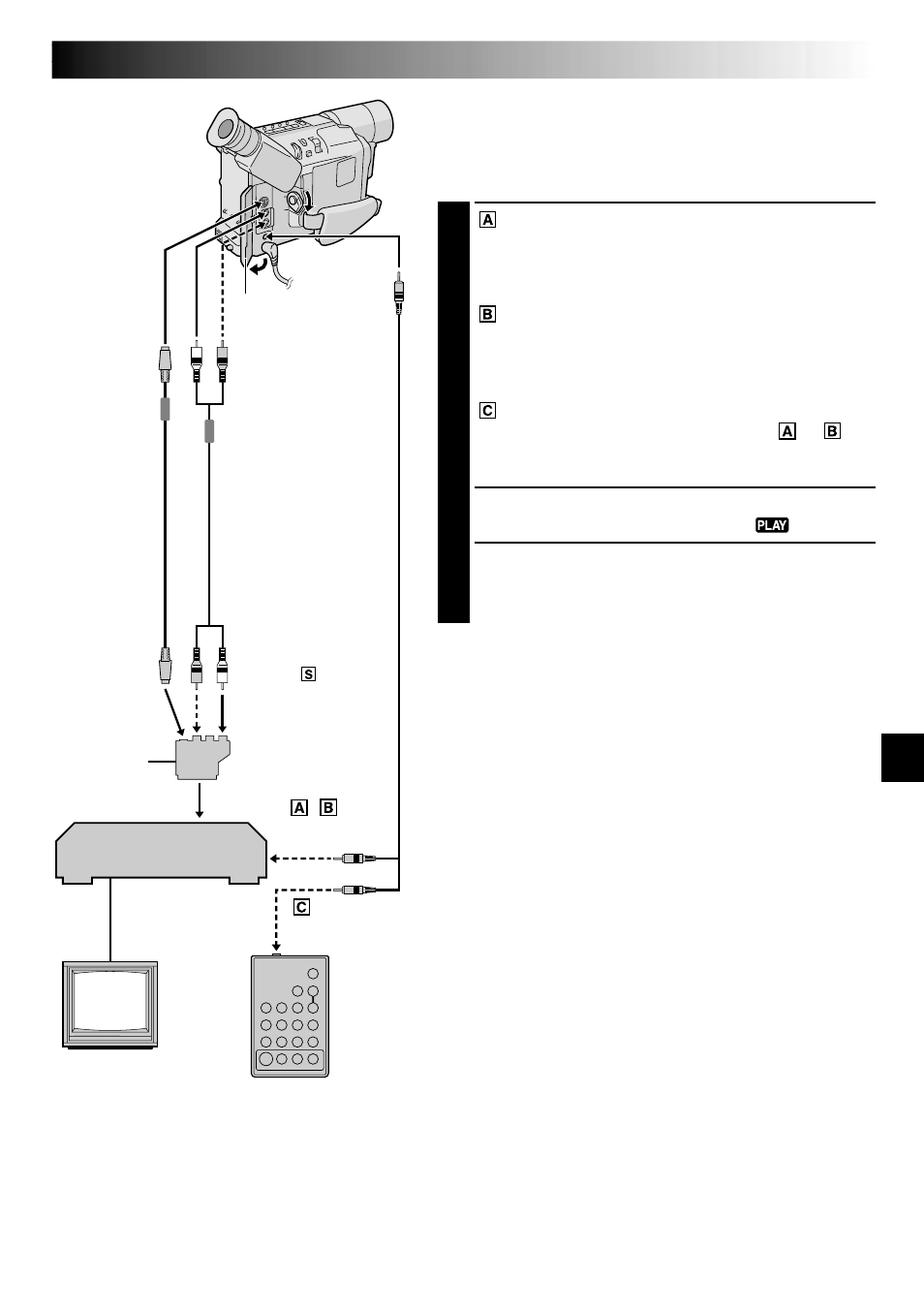

Кабель
S-Video
К контакту
J (JLIP)
Откройте
крышку.
К выходному
разъему Video
* и
выходному
разъему Audio
К выходному
разъему
S-Video
К дистанционному
вводу ПАУЗЫ
RM-V700U
(не входит в
комплект)
Видеомагнитофон
Телевизор
К PAUSE-IN
(вводу паузы)
Кабель для монтажа
(кабель с
миништекером њ3,5)
(не входит в
комплект поставки)
Если в вашем
видеомагнитофоне
имеется разъем SCART,
используйте
переходник кабеля.
Переключатель
выхода
видеосигнала
“Y/C”/“CVBS”
Разъемы AUDIO (L/
MONO (ЛЕВЫЙ/МОНО)),
VIDEO
* и
-IN
Кабель AV
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ.
*
Подсоедините, если кабель S-Video не используется.
ВЫПОЛНИТЕ СОЕДИНЕНИЯ
ПРИМЕЧАНИЕ:
Установите “VIDEO OUT” (ВИДЕОВЫХОД) видеокамеры в
зависимости от системы воспроизведения видеомагнитофона,
который Вы будете использовать (
੬
стр. 9).
1
ВИДЕОМАГНИТОФОН JVC, ИМЕЮЩИЙ
КОНТАКТ ДИСТАНЦИОННОГО ВВОДА
ПАУЗЫ
Подключите кабель для монтажа к контакту
дистанционного ввода PAUSE (паузы).
ВИДЕОМАГНИТОФОН JVC, НЕ ИМЕЮЩИЙ
КОНТАКТА ДИСТАНЦИОННОГО ВВОДА
ПАУЗЫ, НО ИМЕЮЩИЙ РАЗЪЕМ R.A. EDIT
Подключите кабель для монтажа к разъему
R.A.EDIT.
ВИДЕОМАГНИТОФОН, ОТЛИЧНЫЙ ОТ
ВИДЕОМАГНИТОФОНОВ ТИПА
и
Подключите кабель для монтажа к гнезду ввода
паузы (PAUSE-IN) на ПДУ RM-V700U.
2
Вставьте ленту с записью в видеокамеру и установите
переключатель питания в положение “
”.
3
Включите питание видеоматнитофон, вставьте ленту,
на которой должна выполняться запись, и введите
режим AUX (см. руководство по эксплуатации
видеомагнитофона).
ПРИМЕЧАНИЯ:
● Если в вашем видеомагнитофоне имеется входной
разъем S-Video или разъем SCART, совместимый с
сигналами Y/C, соедините через него видеокамеру с
видеомагнитофоном, используя при этом входящий в
комплект видеокамеры кабель S-Video. Такое
подключение может улучшить качество изображения
копии.
● Если вы используете адаптер для кабелей, установите
переключатель видео выходов в нужную позицию: “Y/C”
или “CVBS”.
Y/C
: При подключении к видеомагнитофону, который
может принимать сигналы Y/C, с использованием
кабеля S-Video.
CVBS : При подключении к видеомагнитофону, который
не может принимать сигналы Y/C, с
использованием кабеля AV.
● Если вы используете видеомагнитофон в системе
SECAM, установите “VIDEO OUT” (видеовыход) в позицию
“SECAM” (
੬
стр. 9).
