Монтажний кронштейн
Малюнок1
Малюнок4
Малюнок2
Малюнок5
Основа
кронштейна
Сторона «А»
Малюнок3
71 мм
ПЕРЕД ШАФКИ

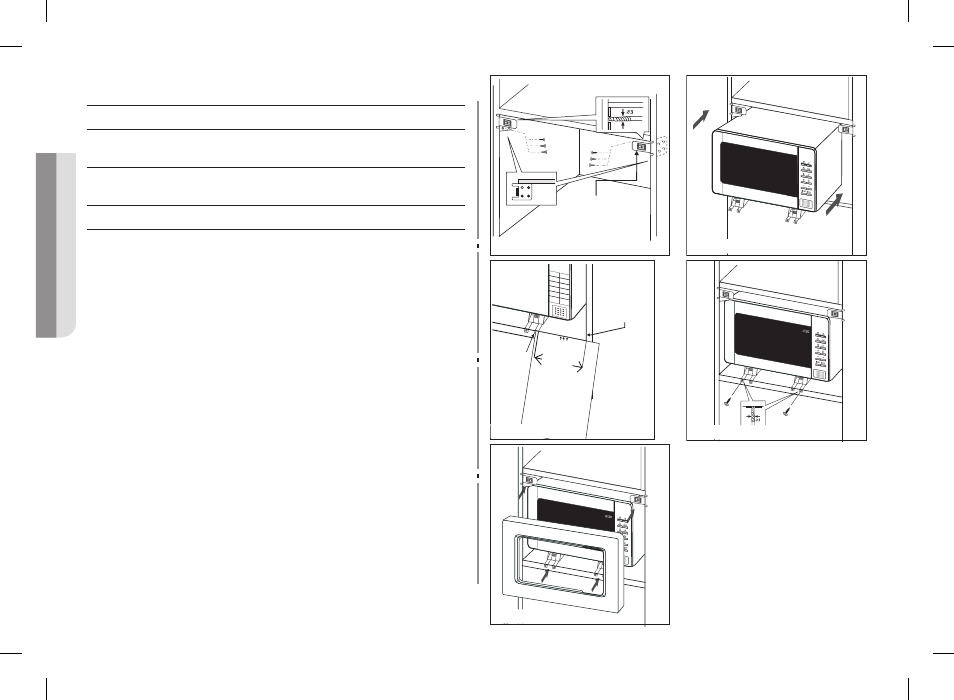

1. Щоб просвердлити отвори, використовуйте 3-мм свердло.
Закрутіть гвинти у монтажний кронштейн. (Малюнок 1)
2. Поставте мікрохвильову піч у шафку. (Малюнок 2)
3. Використайте шаблон, щоб встановити основу кронштейна на
відстані 71 мм від сторони «A» шафки. (Малюнок 3)
4. Щоб просвердлити отвори, використовуйте 3-мм свердло.
Закрутіть гвинти у основу кронштейна. (Малюнок 4)
5. Прикріпіть компоненти. (Малюнок 5)
6. Виконайте електричне з’єднання. Перевірте, чи пристрій працює.
