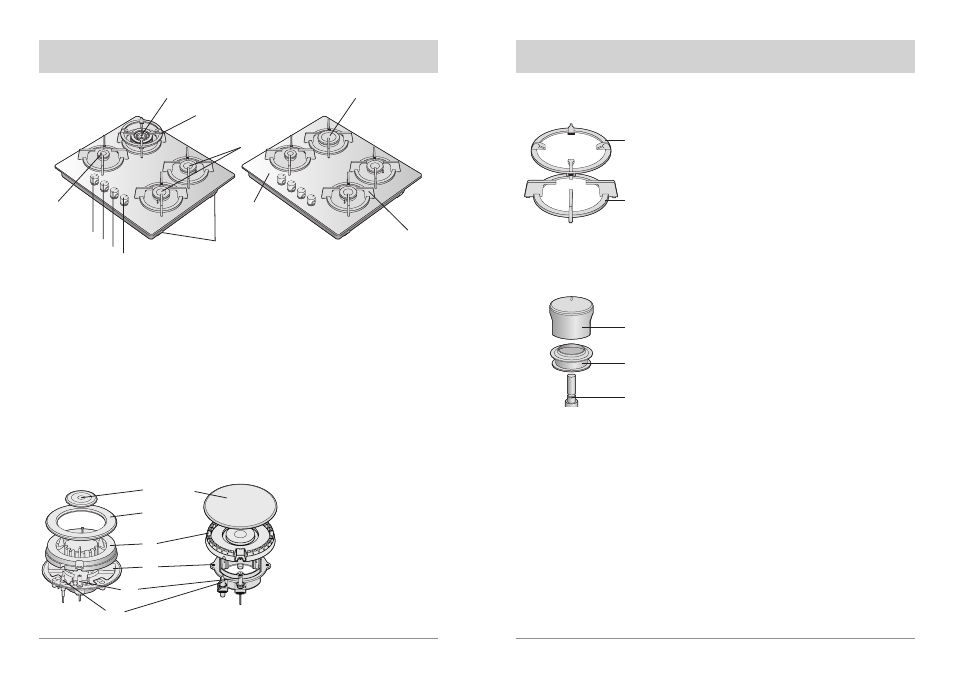

Описание варочной панели
1. Верхняя плита
2. Конфорка малой мощности
3. Конфорка средней мощности
4. Конфорка высокой мощности
5. Конфорка с тройным рядом пламени
6. Ручка регулятора для задней левой
конфорки (высокой мощности)
7. Ручка регулятора для передней левой
конфорки (малой мощности)
8. Ручка регулятора для передней
правой конфорки (средней мощности)
9. Ручка регулятора для задней правой
конфорки (средней мощности)
10. Решетка-подставка под кастрюлю
11. Подставка под кастрюлю с выпуклым
дном (опция)
12. Монтаж газовых коммуникации печи
6
2
11
7
8
9
5
3
1
4
10
С тройным рядом пламени Малой, средней и высокой
мощности
12. Крышка конфорки
12-1. Внутренняя крышка
конфорки
12-2. Внешняя крышка
конфорки
13. Рассекатель пламени
14. Чашка конфорки
15. Электрод поджига
16. Устройство контроля
пламени
Конфорка
12-1
12-2
13
14
15
16
12
12
13
Описание варочной панели (Продолжение)
19. Ручка регулятора
20. Уплотнительное кольцо
21. Вентиль
17. Подставка под кастрюлю с выпуклым дном
18. Решетка-подставка под кастрюлю
19
Подставка под кастрюлю с выпуклым дном
(опция)
Ручка регулятора пламени
20
21
17
18
