12

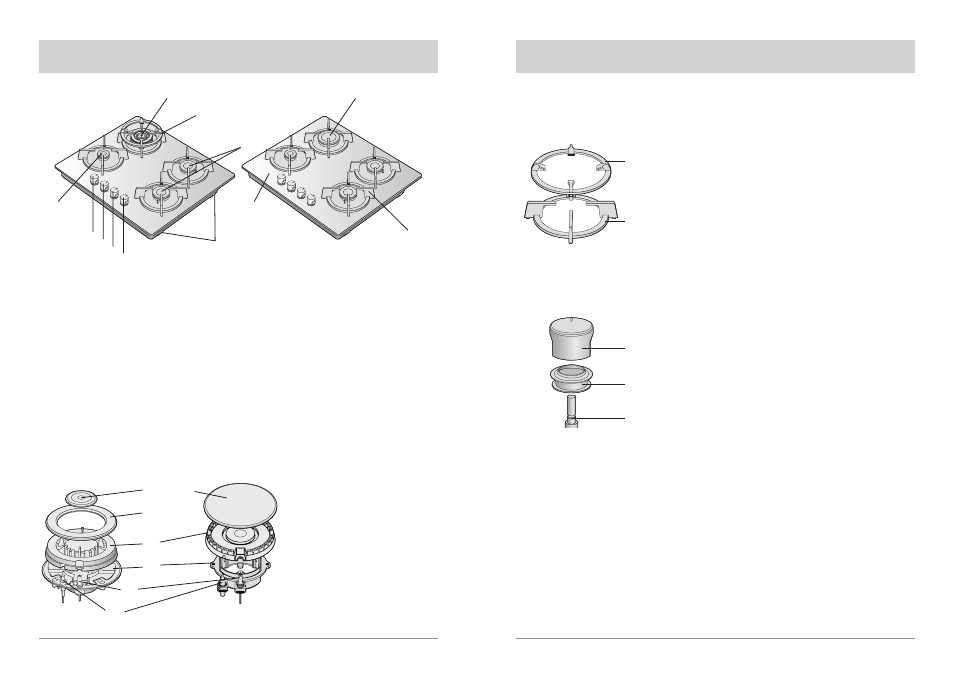

Опис конструкції газової поверхні
1. Верхня скляна поверхня
2. Конфорка малої потужності
3. Конфорка середньої потужності
4. Конфорка високої потужності
5. Конфорка з потрійним кільцем полум’я
6. Ручка регулятора для задньої лівої
конфорки (високої потужності)
7. Ручка регулятора для передньої лівої
конфорки (малої потужності)
8. Ручка регулятора для передньої правої
конфорки (середньої потужності)
9. Ручка регулятора для задньої правої
конфорки (середньої потужності)
10. Решітка-підставка під посуд
11. Підставка під посуд с опуклим дном
(як варіант)
12. Монтажне приладдя газової поверхні
6
2
11
7
8
9
5
3
1
4
10
з потрійним кільцем полум’я малої, середньої та високою
потужності
12. Кришка конфорки
12-1. Внутрішня кришка
конфорки
12-2. Зовнішня кришка
конфорки
13. Розсікач полум’я
14. Чашка конфорки
15. Електрод підпалу
16. Пристрій контролю за
полум’ям
Конфорки
12-1
12-2
13
14
15
16
12
12
13
Опис конструкції газової поверхні
(продовження)
19. Ручка регулятора
20. Ущільнювальне кільце
21. Вентиль
17. Підставка під посуд с опуклим дном
18. Решітка-підставка під посуд
19
Підставка під посуд з опуклим дном
(як варіант)
Ручка регулятора полум’я
20
21
17
18
