26
■ Цю газову поверхню слід безумовно заземлити.
■ Поверхня для приготування їжі розрахована на підключення до джерела живлення
220–240 В, 50/60 Гц змінного струму.
■ Під’єднання до мережі живлення повинно виконуватися кваліфікованим електриком за
умови дотримання діючих норм і правил. Перед підключенням устаткування
упевніться у відповідності електричних параметрів газової поверхні до електромережі.
Необхідні відомості вказані на заводській табличці, що наклеєна на газову поверхню.
Для виконання вимог техніки безпеки слід встановити автомат, що дозволяє
відключити обидва полюси устаткування та має зазори між контактами не менше 3 мм
на полюсах (контур заземлення не підлягає роз’єднуванню). Також існує можливість
обладнати мережевий шнур штепсельною вилкою. В такому випадку слід забезпечити
безперешкодний доступ до вилки з метою її відключення. Штепсельна вилка повинна
відповідати типорозміру розетки. Вона також повинна мати контакт заземлення. Не
допускається використовувати перехідники, трійники та подовжувачі. Не залишайте
обладнання ввімкненим. Якщо прилад не використовується, виймайте вилку з розетки
або відключайте автомат на розподільному щитку.
■ Дроти в мережевому шнурі мають такі кольори ізоляції:
- зелений/жовтий = земля
- блакитний
= нуль
- коричневий = фаза
■ Дріт зеленого/жовтого кольору повинен підключатися до клеми,
зазначеної літерою Е або символом заземлення.
Підключення до мережі живлення
27
■ Слід зберігати обачність, виконуючи роботи та змінюючи налаштування при
переході з одного типу газу на інший.
■ Всі праці з цією газовою поверхнею повинні виконуватися кваліфікованим
спеціалістом-слюсарем, що має допуск на встановлення та обслуговування
побутового газового обладнання
■ Перед початком робіт перекрийте подачу газу на газову поверхню та від’єднайте її
від мережі живлення.

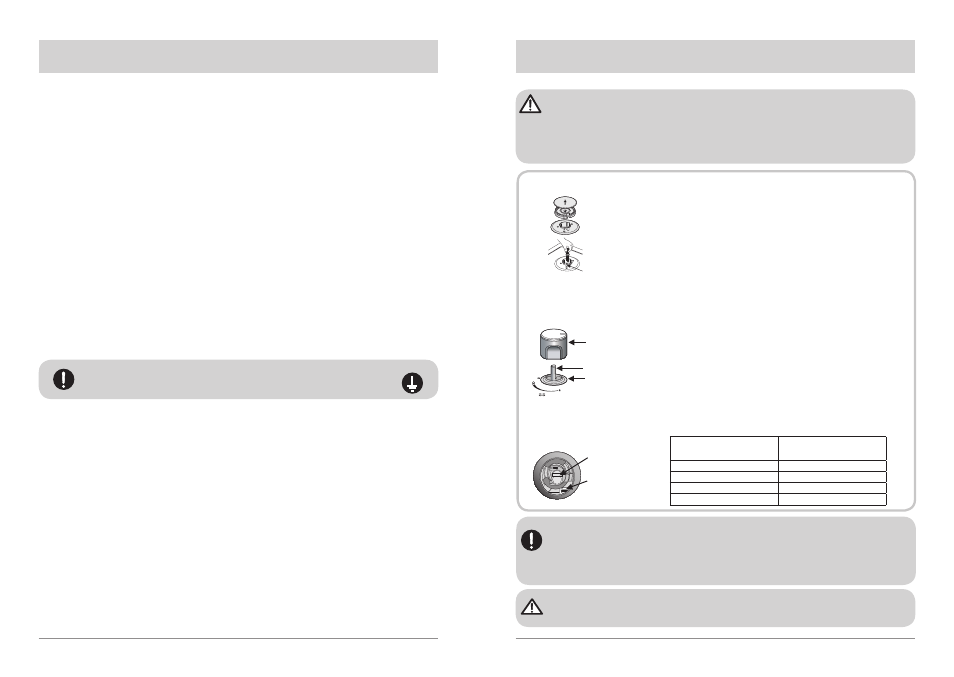

Заміна форсунок конфорок
1
Зніміть решітки-підставки, кришки конфорок та розсікачі полум’я.
Відкрутіть форсунку за допомогою торцевого ключа на 7 мм і
замініть її на іншу, що відповідає новому типу газу, що
використовується. Уважно складіть всі елементи конструкції в
зворотному порядку. Після встановлення нової форсунки обережно
затягніть її, аж буде отримано щільну, надійну посадку.
Форсунка
Переналаштування на інший тип газу
Регулювання вентилів конфорок на мінімальне
споживання газу
2
Регулювальна ручка
Вентиль
Ущільнювальне
кільце
Вентиль
Регулювальний
гвинт
➀ Встановіть вентилі конфорки в положення «мінімум».
➁ Зніміть регулювальні ручки с вентилів.
➂ Налаштуйте регулювальні гвинти.
- Для скрапленого газу гвинт повинен бути щільно
закручений до кінця.
- Після регулювання, заново запаліть конфорку та
поверніть ручку з положення «максимум» в положення
«мінімум» та перевірте стабільність полум’я кілька разів.
- Щоб переналаштувати роботу газової поверхні зі
скрапленого газу на природний, слід звернутися до
відділу післяпродажного обслуговування.
➃ Встановіть регулювальні ручки на вентилі.
Конфорка
Відкалібрований отвір
вентилю (1/100 мм)
Мала потужність 31
Середня потужність 34
Висока потужність 43
Потрійний ряд полум’я 60
■ Регулювання слід проводити, коли вентиль встановлено в положення «мінімум»:
- для зменшення інтенсивності горіння полум’я затягніть регулювальний гвинт;
- для збільшення інтенсивності горіння полум’я ослабте регулювальний гвинт.
■ Не пробуйте знімати шток вентиля, він є частиною крану регулювання полум’я.
■ Перед зворотним встановленням конфорок на газову поверхню упевніться, що
форсунка не затуляється.
■ Після переналаштування типу газу слюсар зі встановлення та налаштування газового
побутового обладнання повинен провести повне експлуатаційне випробування та
перевірку на витік газу (з використанням мильної води чи детектору газу).
