20
Снятие и установка стёкол дверцы
Для лучших результатов очистки можно снять стёкла дверцы
духового шкафа.
При снятии внутренних стёкол обратите внимание на то, в
какой последовательности вы их снимаете. В дальнейшем при
установке стекол на место ориентируйтесь на номера,
указанные на стеклах.

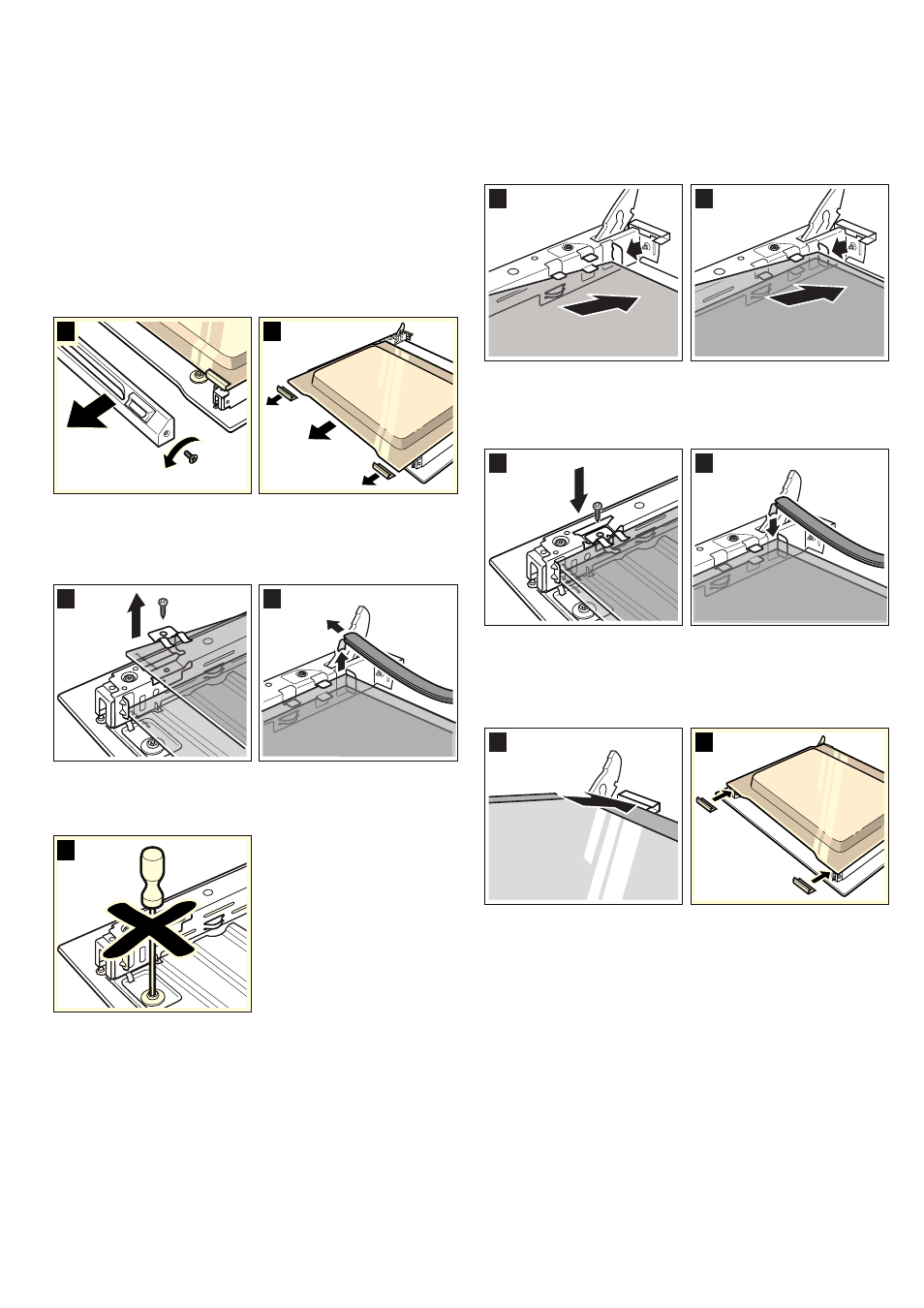

Снятие
1. Снимите дверцу духового шкафа и положите на полотенце
рукояткой вниз.
2. Отсоедините защитную панель дверцы духового шкафа. Для
этого отвинтите винты слева и справа (рис. A).
3. Приподнимите верхнее стекло и выньте его, снимите оба
маленьких уплотнителя (рис. B).
4. Отвинтите винты крепления левого и правого зажимов.
Приподнимите стекло и снимите зажимы (рис. C).
5. Снимите уплотнитель снизу со стекла (рис. D). Вытяните
уплотнитель и снимите его движением вверх. Выньте стекло.
6. Выньте нижнее стекло движением с наклоном вверх.
7. НЕ отвинчивайте винты слева и справа с листовой детали
(рис. E).
Протрите стёкла мягкой тряпочкой, смоченной средством для
очистки стёкол.
:
Опасность травмирования!
Поцарапанное стекло дверцы прибора может треснуть. Не
используйте скребки для стекла, а также едкие и абразивные
чистящие средства.
Установка
При установке следите за тем, чтобы надпись «Right above»
располагалась на обоих стёклах в левом нижнем углу вверх
ногами.
1. Наклоните нижнее стекло и вставьте его движением от себя
(рис. A).
2. Установите среднее стекло (рис. B).
3. Установите правый и левый зажимы на стекло и выровняйте
так, чтобы пружины встали над резьбовыми отверстиями, и
завинтите винты (рис. C).
4. Снова закрепите уплотнитель снизу на стекле (рис. D).
5. Вставьте верхнее стекло движением от себя в оба крепления.
Следите за тем, чтобы уплотнитель при этом не сдвинулся
назад (рис. E).
6. Снова установите оба маленьких уплотнителя слева и справа
на стекло (рис. F).
7. Установите защитную панель на место и закрепите её.
8. Навесьте дверцу духового шкафа.
Духовым шкафом можно снова пользоваться только после
правильной установки стёкол.
% $
' &
(
% $
' &
) (
