стр. 8 Rev. 0040318000 0410
Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны - STEVI
®
423 / 463
5.2 Сведения по монтажу и требования к месту установки
Место установки должно быть легко доступным, вокруг него следует
предусмотреть достаточно свободного пространства для обслуживания и
демонтажа сервоприводов. Перед и после клапана установите ручные запорные
вентили, чтобы обеспечить обслуживание и ремонт клапана без необходимости
опорожнять всю систему. Рекомендуется монтировать клапан в вертикальном
положении с приводом сверху. Монтажные положения от наклонного до
горизонтального без дополнительных опор допускаются только при использовании
приводов с небольшим собственным весом.
Привод должен быть установлен таким образом, чтобы обе распорные стойки и
опора располагались друг над другом в вертикальной плоскости:
Допустимый вес привода при горизонтальном монтажном положении в
зависимости от размера шпинделя, без дополнительной опоры:
55 кг для DN 200-250
Для защиты сервоприводов от перегрева, трубопроводы необходимо
заизолировать. При этом следует предусмотреть достаточно свободного
пространства для обслуживания уплотнения шпинделя.
Чтобы обеспечить надежность клапана, трубы перед клапаном на длину не менее 2
x DN и позади клапана на длину не менее 6 x DN должны быть полностью прямыми.
5.3 Информация по монтажу и демонтажу привода
Обычно регулирующие клапаны поставляются в комплекте со смонтированным
сервоприводом.
Установка и демонтаж привода на арматуре, находящейся в эксплуатации, т.е. под
воздействием давления и температуры, запрещена. При переналадке или
техническом обслуживании монтаж привода производите в соответствии с
инструкцией по его эксплуатации.
В процессе монтажа запрещается поворачивать затвор, находящийся под
давлением прижатия, в седле.
При дополнительном монтаже сервоприводов соблюдайте максимально
допустимое перестановочное усилие:

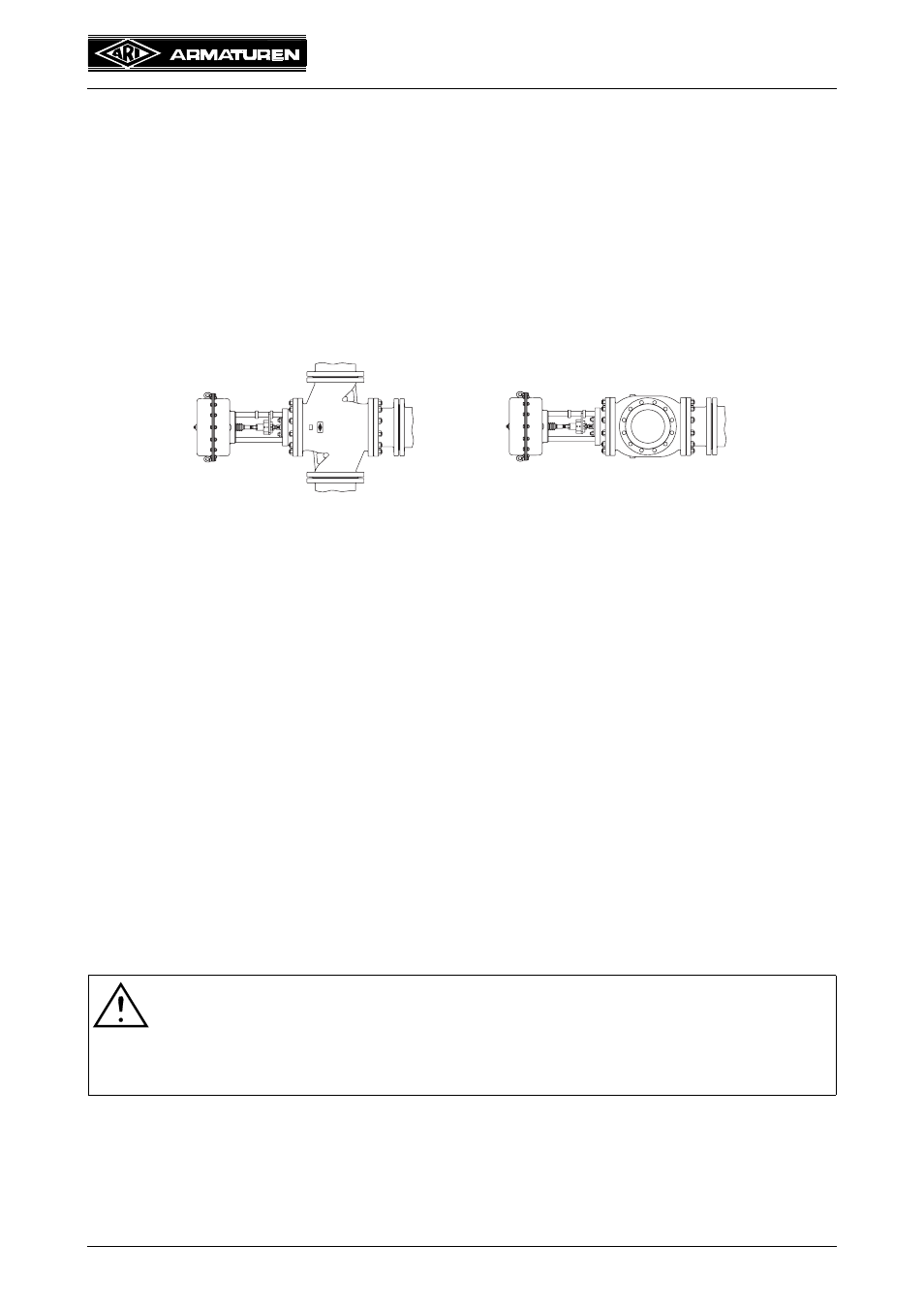

Рис. 6:
вертикальный трубопровод
Рис. 7:
горизонтальный трубопровод
Внимание!
При монтаже и демонтаже приводов на сильфонных клапанах не
допускайте смещения шпиндельного узла, в противном случае сильфон
может быть поврежден.
(Зафиксируйте шпиндель на ключевом участке!)
BR 423 BR 463
59kN для DN 200-250 37kN для DN 200-250
