Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны
-
STEVI
®
423 / 463
7.2 Замена внутренней гарнитуры
7.2.1 Замена затвора и шпинделя
- Снимите привод. (См. руководство к сервоприводу!)
- Ослабьте гайки (поз. 22) примерно на 2-3 оборота.
7.2.1.1 Модель со смесительным
затвором
BR 423
- Ослабьте гайки (поз. 7 снизу).
- Демонтируйте патрубок (поз. 3).
- Выньте затвор (поз.8) и шпиндель (поз.10)
- Вытолкните штифт (поз. 9) с помощью
стержня.
- Отвинтите затвор (поз. 8).
- Соберите, просверлите и закрепите
штифтами новые детали.
- Замените 2 уплотнительных прокладки
(поз. 5).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 7) и затяните
крест-накрест. (момент затяжки см.
п. 7.3.1)
BR 463
Замена смесительного затвора и шпинделя
в арматуре с сильфоном (BR 463) описана в
п. 7.1.2.1.
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0

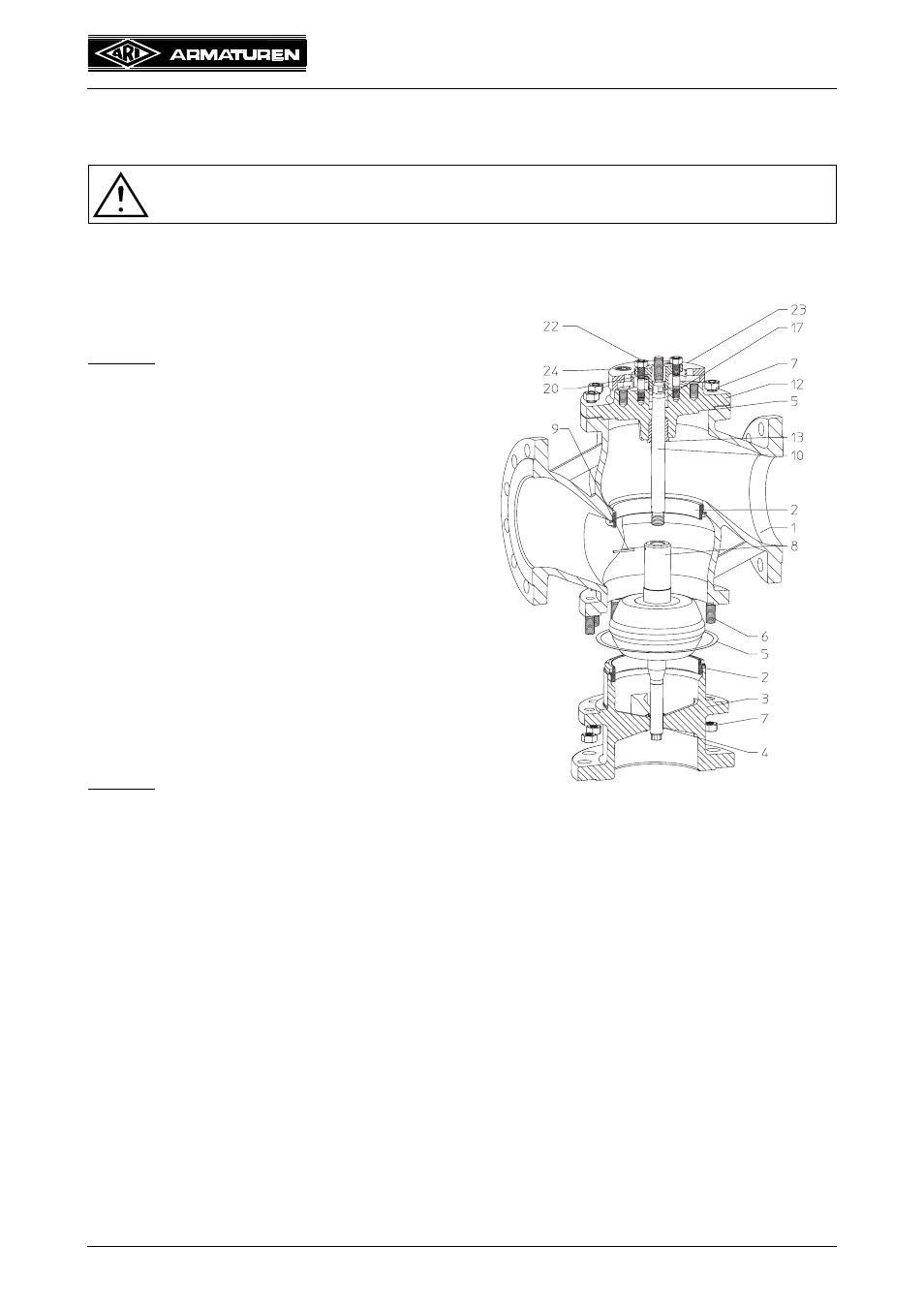

Рис. 12:
BR423 со смесительным затвором
(сверху)
(снизу)
