Rev. 0040318000 0410
стр. 15
Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны
-
STEVI
®
423 / 463
7.2.1.2 Модель с распределительным затвором
BR 423
- Удалите шплинт (поз. 33).
- Отвинтите прорезные гайки (поз. 32).
- Отвинтите фонариковый затвор (поз. 31).
- Ослабьте гайки (поз. 7).
- Снимите корпус сальника (поз. 12).
- Выньте затвор (поз.30) и шпиндель (поз.10)
- Вытолкните штифт (поз. 9) с помощью
стержня.
- Отвинтите затвор (поз. 30).
- Соберите, просверлите и закрепите
штифтами новые детали.
- Замените 2 уплотнительных прокладки
(поз. 5).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 7) и затяните крест-
накрест. (момент затяжки см. п. 7.3.1)
BR 463
Замена распределительного затвора и
шпинделя в арматуре с сильфоном (BR 463)
описана в п. 7.1.2.1.
7.2.2 Замена уплотнительного кольца
- Снимите привод. (См. руководство к сервоприводу!)
- Снимите затвор, как описано в п. 7.2.1.
- Вывинтите уплотнительные кольца (поз. 2 сверху и снизу) с помощью
специального ключа (можно приобрести у производителя).
- Очистите и смажьте резьбу и уплотнительную поверхность в корпусе (поз. 1) и в
патрубке (поз. 3).
- Замените уплотнительные кольца (поз. 2 сверху и снизу) или доработайте старые.
- Ввинтите уплотнительные кольца (поз. 2 сверху и снизу).
(Момент затяжки см. п. 7.3.2.)
- Замените 2 уплотнительные прокладки (поз. 5).
- Произведите сборку в обратной последовательности.
- Установите гайки (поз.7) и затяните крест-накрест. (Момент затяжки см. п. 7.3.1.)
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0

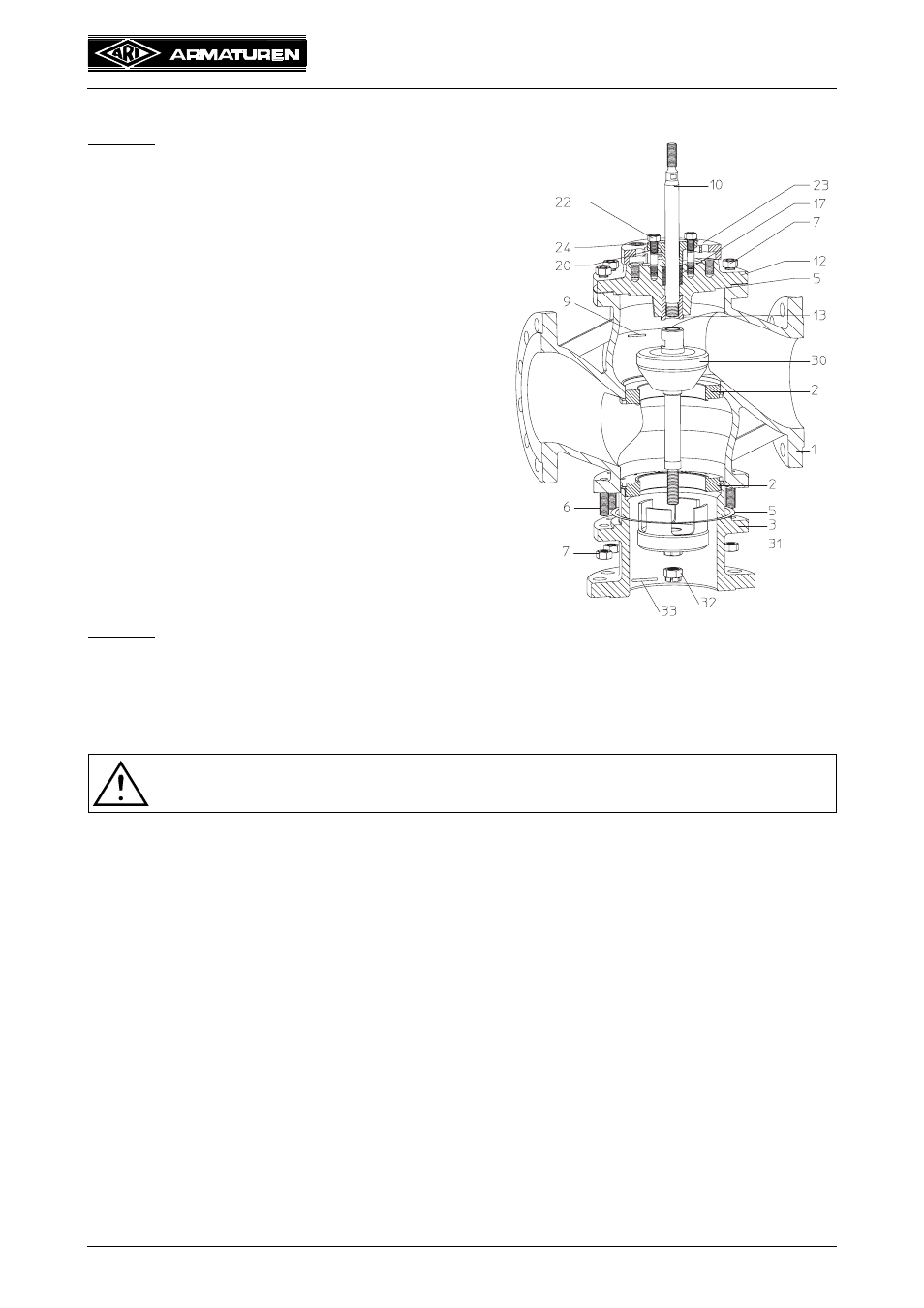

Рис. 13: BR423 с распредели-
тельным затвором
