Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны
-
STEVI
®
423 / 463
7.1.2.1 Сильфон и смесительный затвор
- Ослабьте гайки (поз. 7 снизу).
- Демонтируйте патрубок (поз. 3).
- Отвинтите затвор (поз. 8) и переходник
(поз. 15).
- Ослабьте гайки (поз. 29).
- Снимите сильфонную насадку (поз. 25).
- Ослабьте гайки (поз. 25.8).
- Снимите корпус сальника (поз. 25.13) и
крышку траверсы (поз. 25.2).
- Выньте шпиндельный/сильфонный узел
(поз. 25.3) из корпуса сильфона (поз. 25.1)
- Соберите и просверлите новые детали.
- Замените 2 уплотнения (поз. 25.6), 2
уплотнения (поз. 5 снизу).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 7, 25.8 и 29) и
затяните крест-накрест.
(Момент затяжки см. п. 7.3.1)
- Затяните соединение (поз. 25.17) и
накидную гайку (поз. 25.19) чтобы обеспечить герметичность сальниковой
набивки (поз. 25.10).
Внимание!
- При установке нового шпиндель-
ного/сильфонного узла соблю-
дайте правильное положение
фиксатора от смещения. Вставьте
установочный штифт (поз. 25.9) в
паз фиксатора. Обеспечьте
плавный ход!

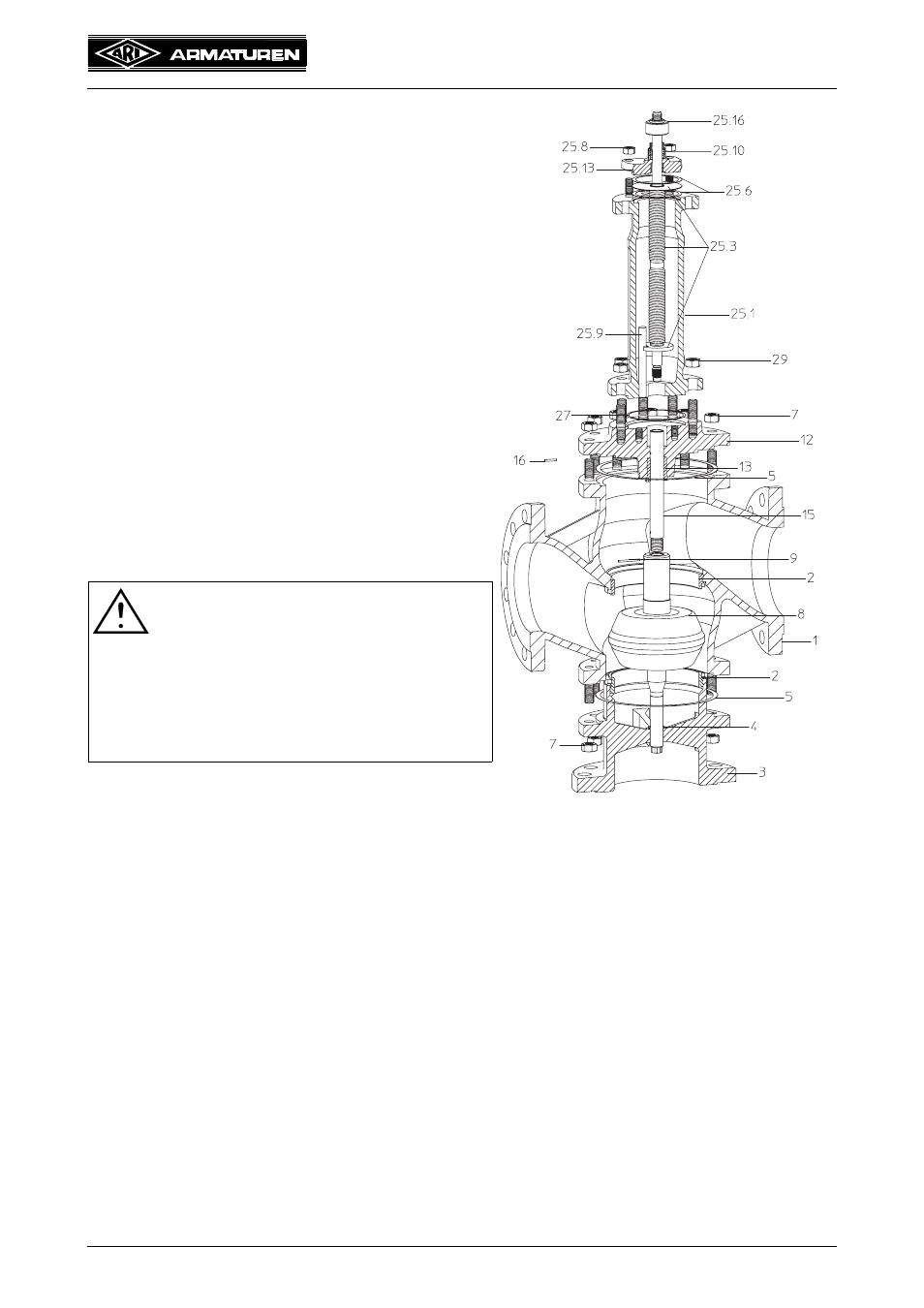

Рис. 10:
BR 463 со смесительным затвором
(сверху)
(сверху)
(снизу)
(снизу)
