Страница 13
Rev. 0040318000 0410
стр. 13
Инструкция по монтажу и эксплуатации
Трехходовые регулирующие клапаны
-
STEVI
®
423 / 463
7.1.2.2 Сильфон и распределительный затвор
- Удалите шплинт (поз. 33).
- Отвинтите прорезную гайку (поз. 32).
- Снимите фонариковый затвор (поз. 31).
- Ослабьте гайки (поз. 7 сверху).
- Снимите сильфонную насадку (поз. 25)
и корпус сальника (поз. 12).
- Ослабьте гайки (поз. 25.8).
- Снимите корпус сальника (поз. 25.13) и
крышку траверсы (поз. 25.2).
- Выньте шпиндельный/сильфонный узел
(поз. 25.3) из корпуса сильфона
(поз. 25.1).
- Соберите и просверлите новые детали.
- Замените 2 уплотнения (поз. 25.6) и 2
уплотнения (поз. 5).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 7, 25.8 и 29) и
затяните крест-накрест.
(Момент затяжки см. п. 7.3.1)
- Затяните соединение (поз. 25.17) и накидную гайку (поз. 25.16), чтобы обеспечить
герметичность сальниковой набивки (поз. 25.10).
Внимание!
- При установке нового
шпиндельного/сильфонного
узла соблюдайте правильное
положение фиксатора от
смещения. Вставьте
установочный штифт
(поз. 25.9) в паз фиксатора.
Обеспечьте плавный ход!

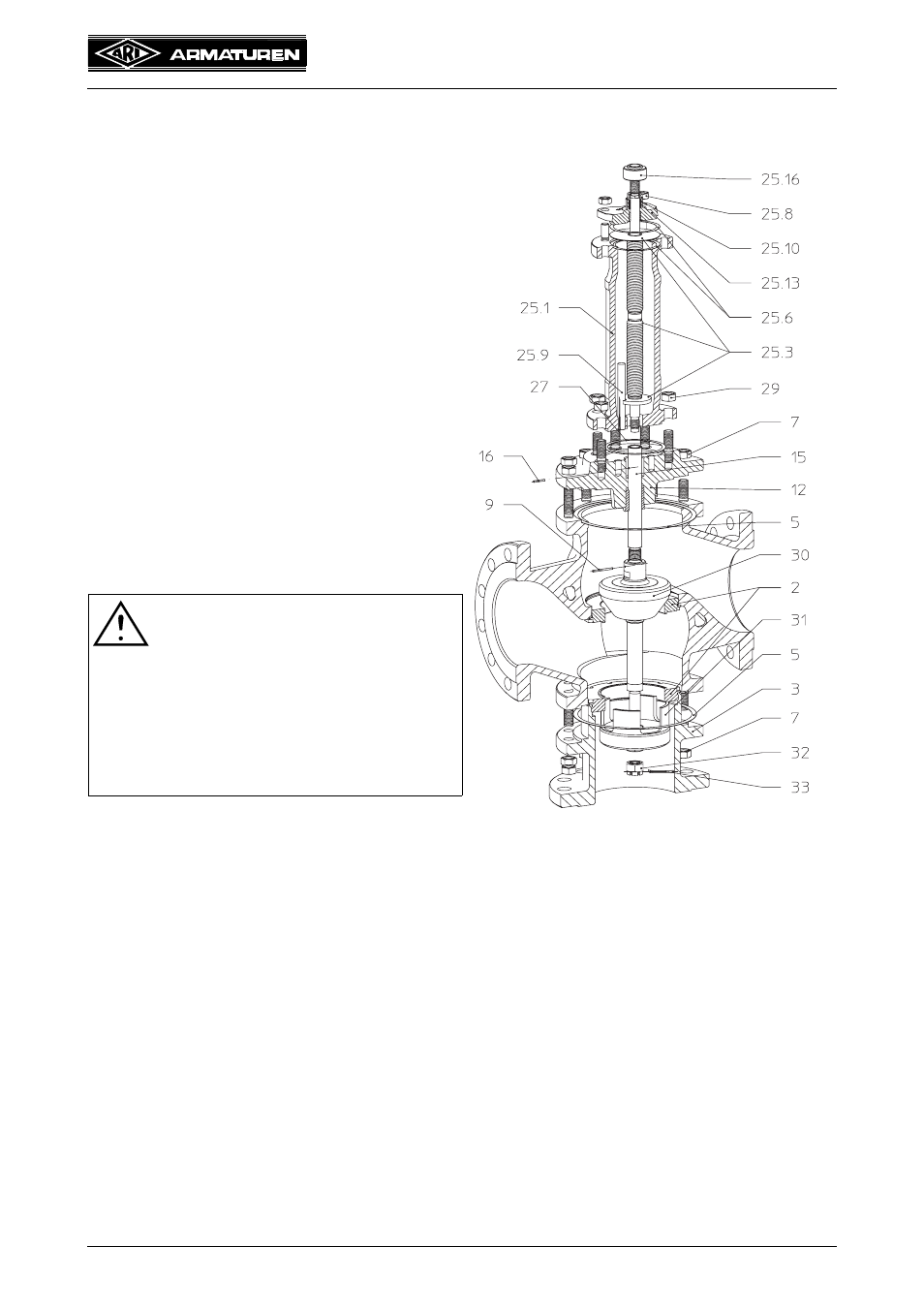

Рис. 11: BR 463 с
распределительным затвором
(сверху)
(снизу)
