7.2 Замена внутренней гарнитуры
7.2.1 Замена затвора и шпинделя
- Снимите привод. (См. руководство к
сервоприводу!)
BR 470
- Ослабьте гайки (поз. 10).
- Снимите крышку траверсы (поз. 6) и корпус
сальника (поз. 24).
- Ослабьте гайки (поз. 21) примерно на 2-3 оборота.
- Выньте затвор (поз. 3) со шпинделем (поз. 5).
- Вытолкните штифт (поз. 4) с помощью стержня.
- Снимите затвор (поз. 3).
- Соберите, просверлите и закрепите штифтами
новые детали.
- Замените уплотнительную прокладку (поз. 8).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 10) и затяните крест-накрест.
(момент затяжки см. п. 7.3.1)
BR 471
Замена затвора и шпинделя в арматуре с сильфоном (BR471) описана в п. 7.1.3.
7.2.2 Замена уплотнений затвора для понижения давления
- Снимите привод. (См. руководство к сервоприводу!)
- Демонтируйте (при необходимости
замените) затвор, как описано в п. 7.2.1.
- Извлеките изношенное уплотнение поршня
(поз. 34) с помощью подручного
инструмента (например, отвертки) из паза в
затворе.
- Установите новое уплотнение поршня
(поз. 34) соблюдайте правильное монтажное
положение (см. Рис. 17).
- Замените направляющую ленту (поз. 33).
- Очистите рабочую поверхность
направляющей втулки (поз. 32); при
необходимости используйте
мелкозернистые шлифовальные средства.
- Замените 2 уплотнительных прокладки
(поз. 8).
- Произведите сборку в обратной последовательности.
- Установите гайки (поз. 10) и затяните крест-накрест. (момент затяжки см. п. 7.3.1)
ВНИМАНИЕ !
Перед демонтажом арматуры
ознакомьтесь с п. 10.0 и 11.0!
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0!

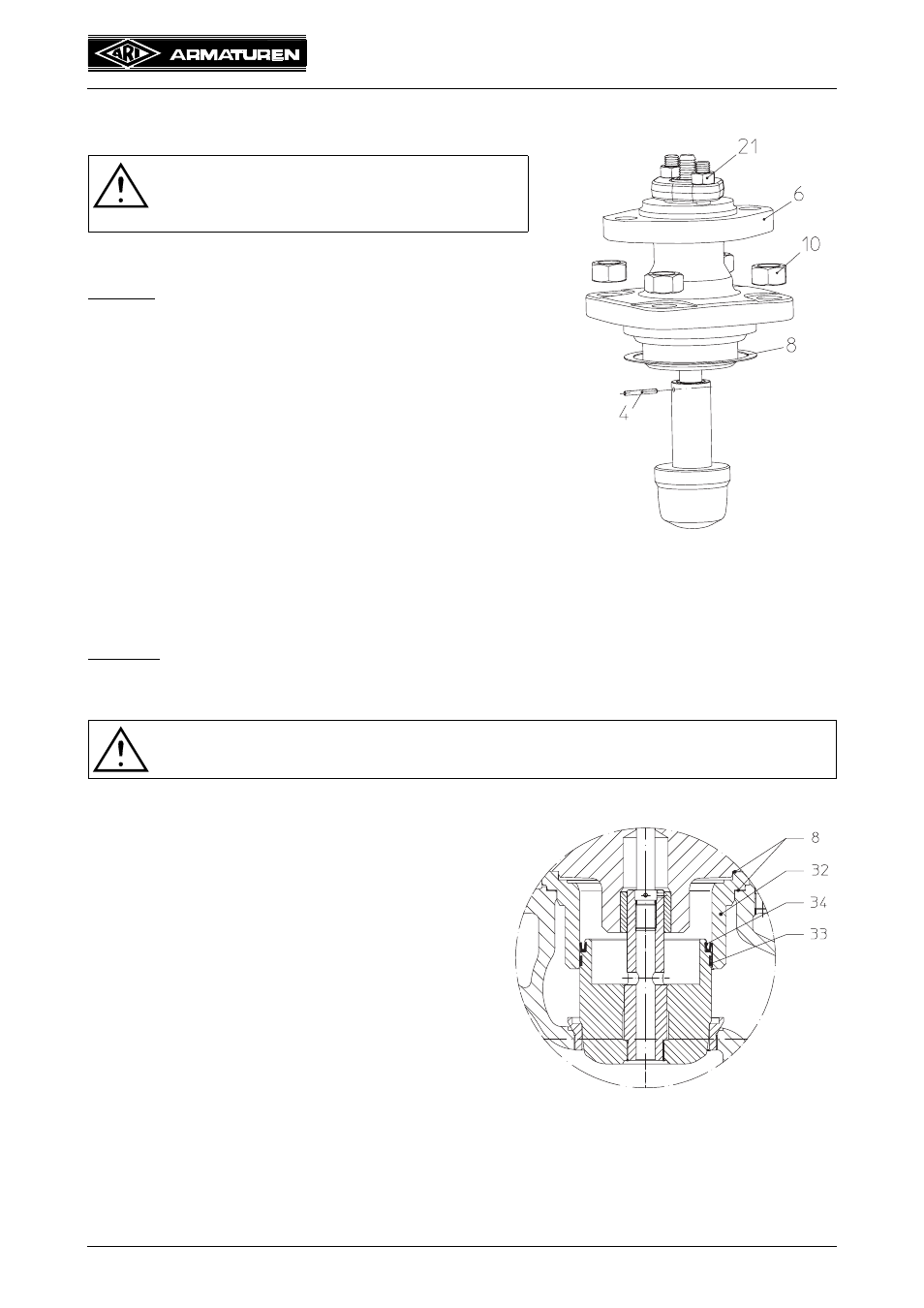

Рис. 16: BR 470
Рис. 17: затвор для понижения
давления
