Инструкция по монтажу и эксплуатации
Регулирующие клапаны
- STEVI
®
470 / 471
DN125v-150v
- Ослабьте гайки (поз. 10).
- Снимите сильфонную насадку (поз. 22)
вместе с корпусом сальника (поз. 24).
- Ослабьте накидную гайку (поз. 22.16)
примерно на один оборот.
- Ослабьте гайки (поз. 39).
- Снимите корпус сильфона (поз. 22.1).
- Вытолкните зажимную втулку (поз. 36) с
помощью стержня.
- Отвинтите переходной шпиндель (поз. 35) с
затвором.
- Ослабьте гайки (поз. 22.8).
- Снимите корпус сальника (поз. 22.13).
- Выньте шпиндельный/сильфонный узел
(поз. 22.3) из корпуса сильфона (поз. 22.1).
- Соберите и просверлите новые детали.
- Замените 2 уплотнительные прокладки
(поз. 22.6), 1 прокладку (поз. 37) и 1
прокладку (поз. 8).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 10, 39 и 22.8) и
затяните крест-накрест. (момент затяжки см. п. 7.3.1)
- Затяните накидную гайку (поз. 22.16), чтобы обеспечить герметичность
сальниковой набивки (поз. 22.10).
Внимание!
- При установке нового
шпиндельного/сильфонного узла
соблюдайте правильное
положение фиксатора от
смещения. Вставьте
установочный штифт (поз. 22.9) в
паз фиксатора. Обеспечьте
плавный ход!

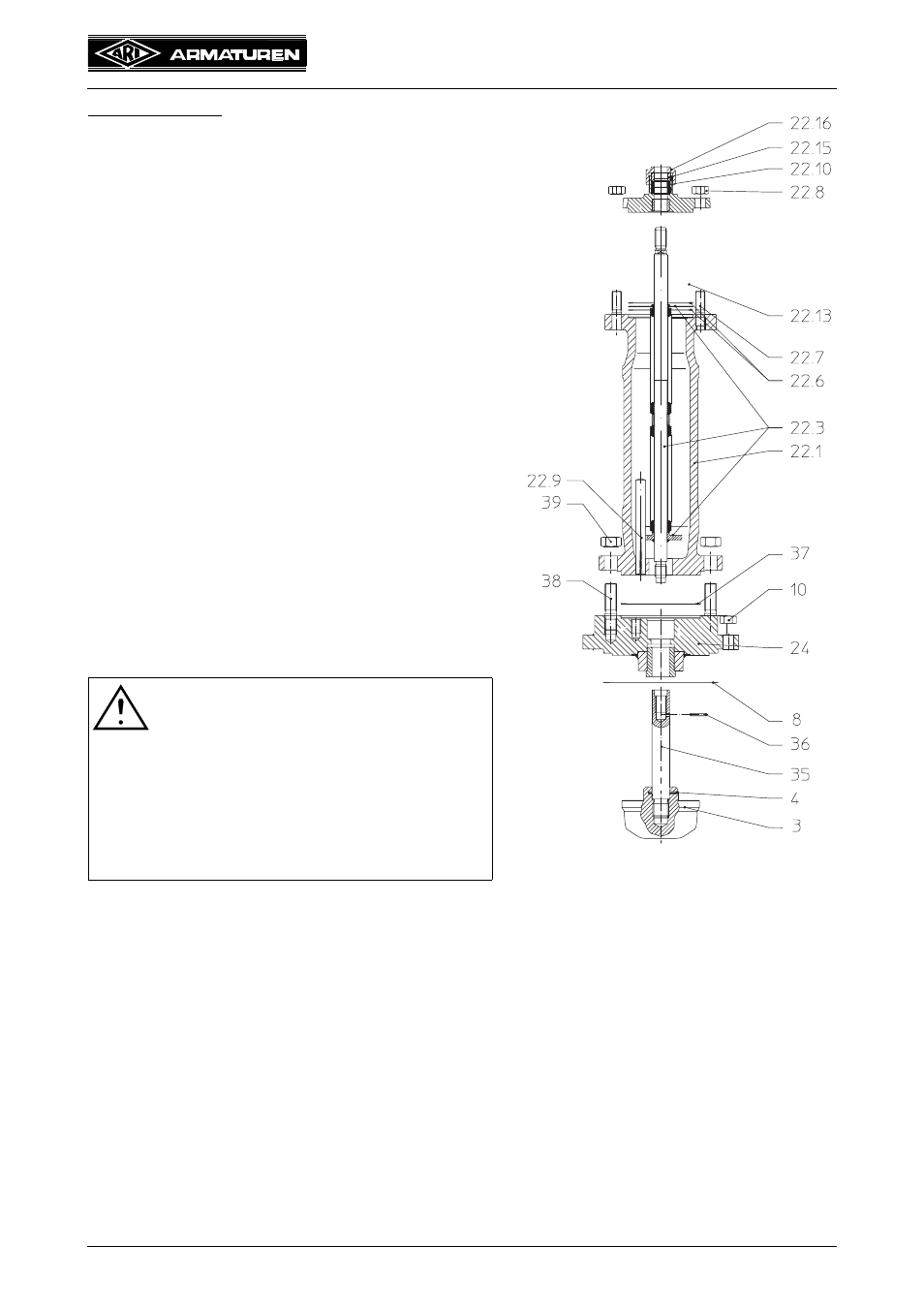

Рис. 15: BR 471 DN125v-150v
