Страница 10
стр. 10
Rev. 0040305000 0410
Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
470 / 471
7.0 Уход и техническое обслуживание
В какой мере и как часто проводится техобслуживание определяет оператор
установки в зависимости от условий эксплуатации.
7.1 Замена уплотнений шпинделя
7.1.1 Модель с сальниковыми кольцами
Сальниковые кольца из PTFE (поз. 11) в составе:
1 основное кольцо
4 уплотнительных кольца
1 верхнее кольцо
Автоматическая регулировка уплотнения шпинделя
осуществляется за счет интегрированной прижимной
пружины (поз. 14). Если шпиндель негерметичен, это
означает, что комплетк уплотнений изношен и требует
замены.
Замена сальниковых колец из PTFE:
- Снимите привод. (См. руководство к сервоприводу!)
- При замене колец (поз. 11) соблюдайте правильный
порядок и монтажное положение каждого элемента
(см. Рис. 10).
Поврежденные затворо-седельные узлы также
необходимо заменить (описание см. п. 7.2), т.к. новый
комплект уплотнений быстро изнашивается, если
шпиндель поврежден.
Внимание!
Перед демонтажом ознакомьтесь с
пунктами 10.0 и 11.0!

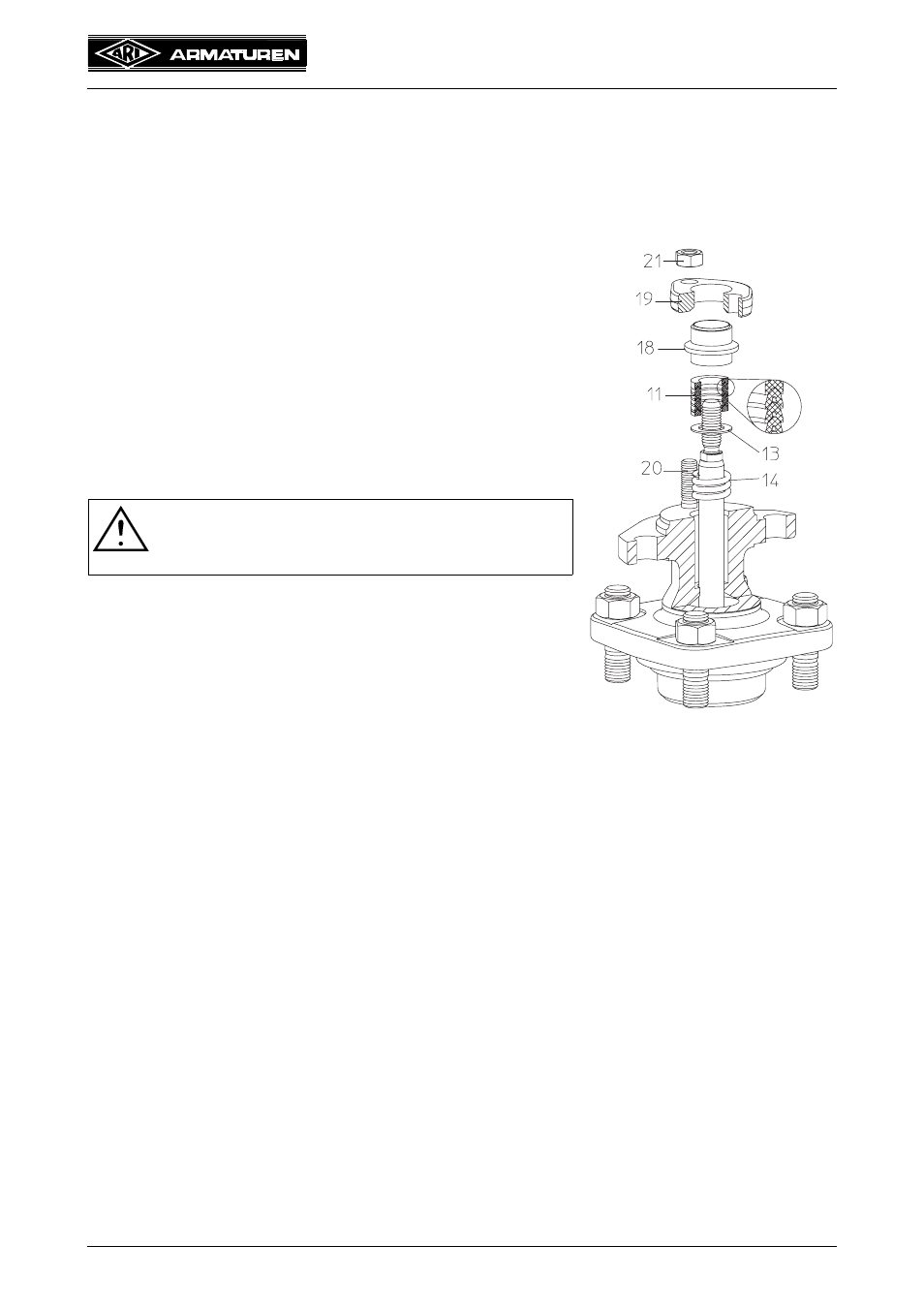

Рис. 10: сальниковые
кольца DN15-150
