Инструкция по монтажу и эксплуатации
Регулирующие клапаны - STEVI
®
470 / 471
7.1.3 Модель с сильфоном
Если шпиндель негерметичен, это означает,
что неисправен встроенный сильфон
(поз. 22.3). Сперва попробуйте устранить
негерметичность, слегка затянув
соединение (поз. 22.17) и накидную гайку
(поз. 22.16).
Замена сильфона возможна только вместе
со шпинделем и наоборот (поз. 22.3).
Замена сильфонного узла:
- Снимите привод. (См. руководство к
сервоприводу!)
DN15-150
- Ослабьте гайки (поз. 10).
- Снимите сильфонную насадку (поз. 22).
- Ослабьте соединение (поз. 22.17) на один
оборот.
- Удерживайте шпиндельный/сильфонный
узел (поз. 22.3) в нижнем положении.
- Вытолкните зажимную втулку (поз. 4) с
помощью стержня.
- Снимите затвор (поз. 3).
- Ослабьте гайки (поз. 22.8).
- Снимите крышку траверсы (поз. 22.2).
- Выньте шпиндельный/сильфонный узел
(поз. 22.3) из корпуса сильфона (поз. 22.1).
- Соберите и просверлите новые детали.
- Замените 2 уплотнительные прокладки (поз. 22.6) и 1 прокладку (поз. 8).
- Произведите сборку в обратной последовательности.
- Установите гайки (поз. 10 и 22.8) и затяните крест-накрест.
(момент затяжки см. п. 7.3.1)
- Затяните соединение (поз. 22.17) и накидную гайку (поз. 22.16), чтобы обеспечить
герметичность сальниковой набивки (поз. 22.10).
Внимание!
Перед демонтажом арматуры
ознакомьтесь с п. 10.0 и 11.0!
Внимание!
- При установке нового шпиндельного/сильфонного узла соблюдайте
правильное положение фиксатора от смещения. Вставьте установочный
штифт (поз. 22.9) в паз фиксатора. Обеспечьте плавный ход!

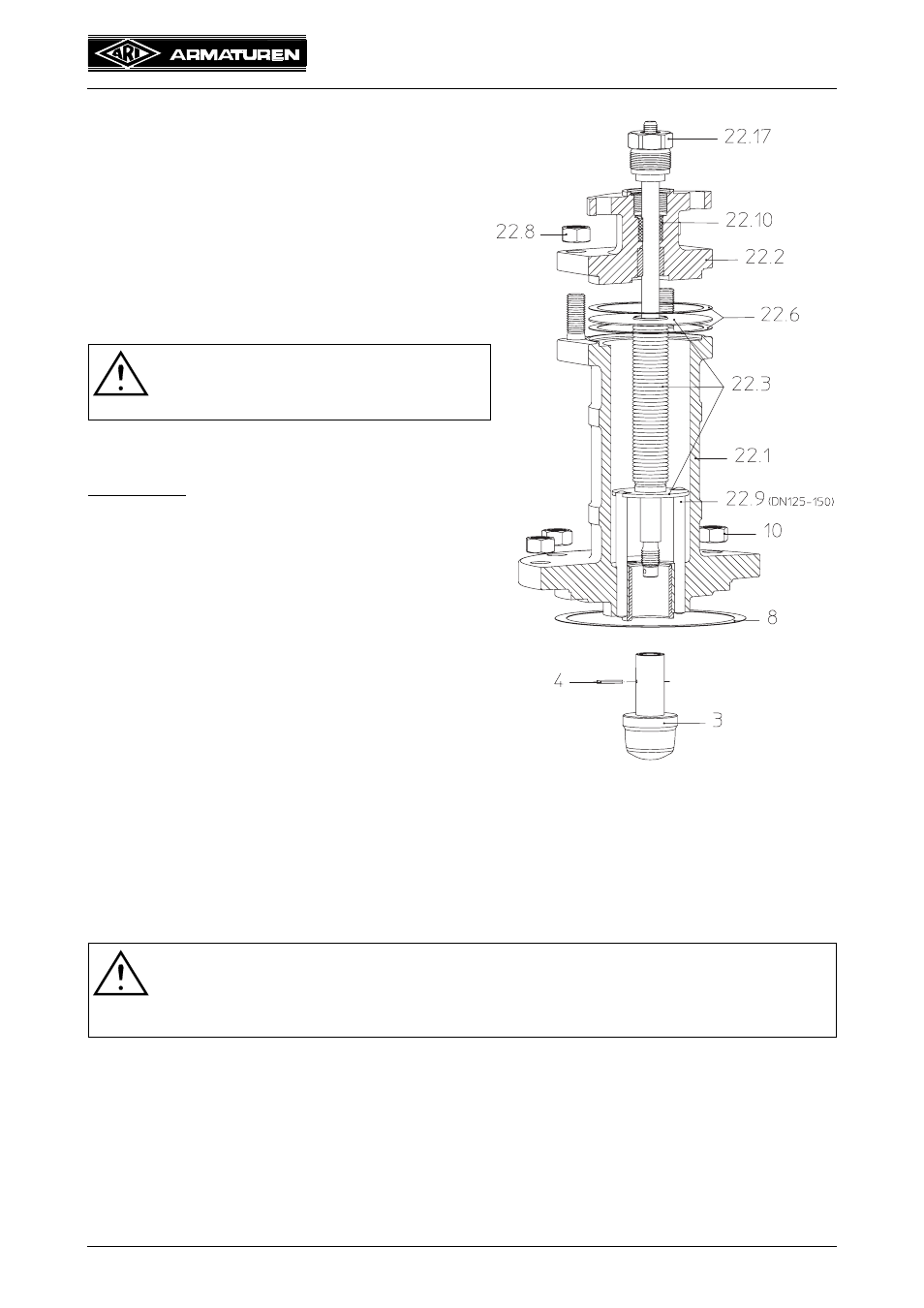

Рис. 14: BR 471 DN 15-150
