Инструкция по монтажу и эксплуатации
Регулирующие клапаны
- STEVI
®
470 / 471
7.1.2 Модель с сальниковой набивкой
Сальниковая набивка (поз. 26) требует технического обслуживания.
При обнаружении негерметичностей немедленно поэтапно и равномерно затяните
шестигранные гайки (поз.21), чтобы восстановить герметичность набивки (поз.26).
Регулярно проверяя герметичность, Вы сможете увеличить срок службы
сальниковой набивки (поз. 26).
Если герметизация с помощью затяжки уже невозможна, следует установить новое
уплотнительное кольцо (поз. 26).
Установка новых уплотнительных колец:
- Снимите привод. (См. руководство к сервоприводу!)
- Установите новое уплотнительное кольцо (поз. 26),
руководствуясь Рис. 11 и Рис. 12.
Поврежденные шпиндели также подлежат замене (описание см. п. 7.2), т.к. новый
комплект уплотнений быстро изнашивается, если шпиндель поврежден.
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0!

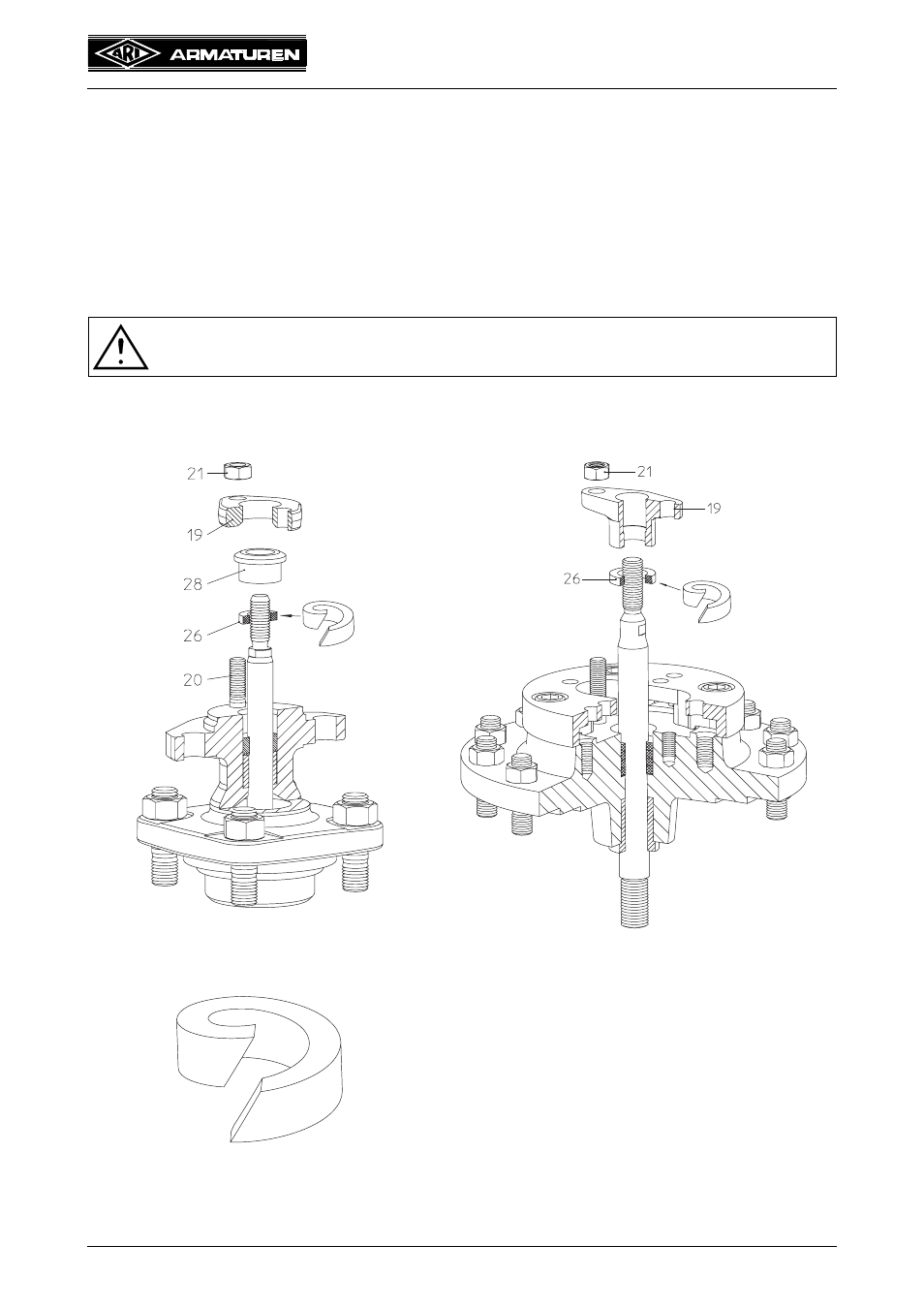

Рис. 11: сальниковая набивка
DN15-150
Рис. 12: сальниковая набивка
DN125v-150v
Рис. 13: разделенное уплотнительное
кольцо
При использовании разделенных
уплотнительных колец, разрез должен
производиться с наклоном согласно Рис. 13.
