Sandvik Coromant Quick Change for CNC Lathes - Инструкция (Страница 7)

7
30 с ек
3. Сокращение времени замены изношенного инструмента
- Инструментальные блоки для приводного инструмента
- Цельный твердосплавный инструмент (5 мин)
При каждой смене цельного твердосплавного инструмента
необходимо заново осуществлять привязку.
- Сверла/фрезы со сменными пластинами (5 мин)
Благодаря сменным режущим пластинам сокращается
время замены инструментов-дублеров и фрез, так как
процесс замены пластин осуществляется вне станка
во время обработки.
- Инструментальные блоки для невращающегося
инструмента
- Одну режущую пластину можно быстро заменить
непосредственно на станке. Но возможность быстрого
раскрепления инструмента обеспечивает:
- улучшенное обслуживание инструмента
- правильность установки инструмента
- отсутствие остановов станка, вызванных необходимостью
замены комплектующих (сломанных винтов и опорных
пластин).

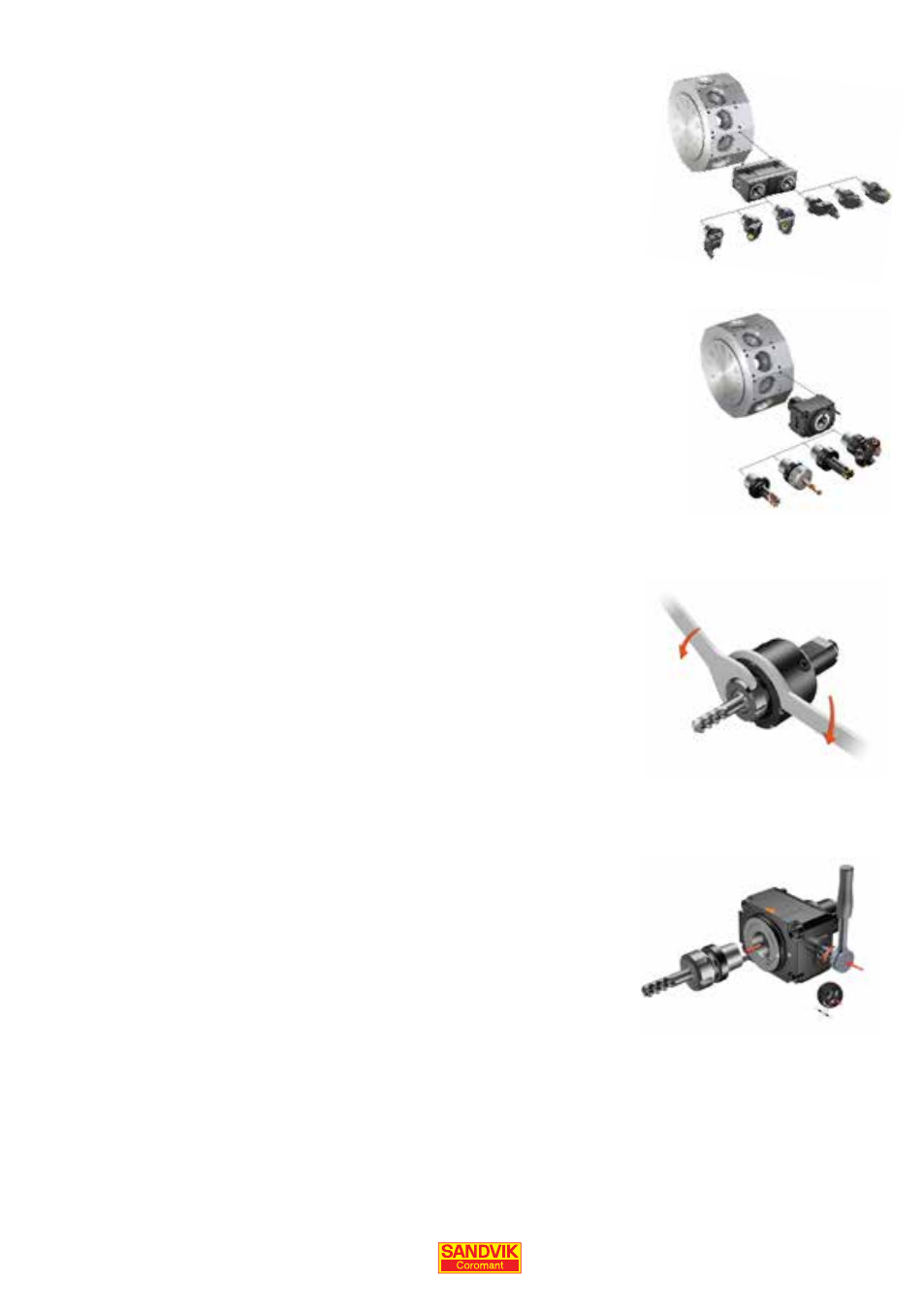

2. Увеличение числа позиций револьверной головки за счет
двухпозиционных инструментальных блоков
Если станок имеет одну или несколько из перечисленных
ниже опций:
- смещение револьверной головки по оси Y
- смещение револьверной головки на полпозиции
- наличие контршпинделя
Токарные центры с приводными инструментальными блоками
часто имеют небольшое число позиций для закрепления
инструментов. Двухпозиционные инструментальные блоки
позволяют использовать либо инструменты-дублеры,
либо расширенный ассортимент инструментов, снижая
необходимость их замены при обработке большего
количества деталей.
5-10 мин
