Принадлежности для быстросменной оснастки – Инструкция по эксплуатации Sandvik Coromant Quick Change for CNC Lathes
Страница 34
34
TW-30-01
BT-TK-02
C-TK-01
C-TK-02
C-TK-03
C3*
C3
C4
C5
C6
C8
C10
5
8
10
12
12
12
17
5680 035-08
5680 035-05
5680 035-06
5680 035-07
5680 035-07
5680 035-07
5680 035-10
Принадлежности для
быстросменной оснастки

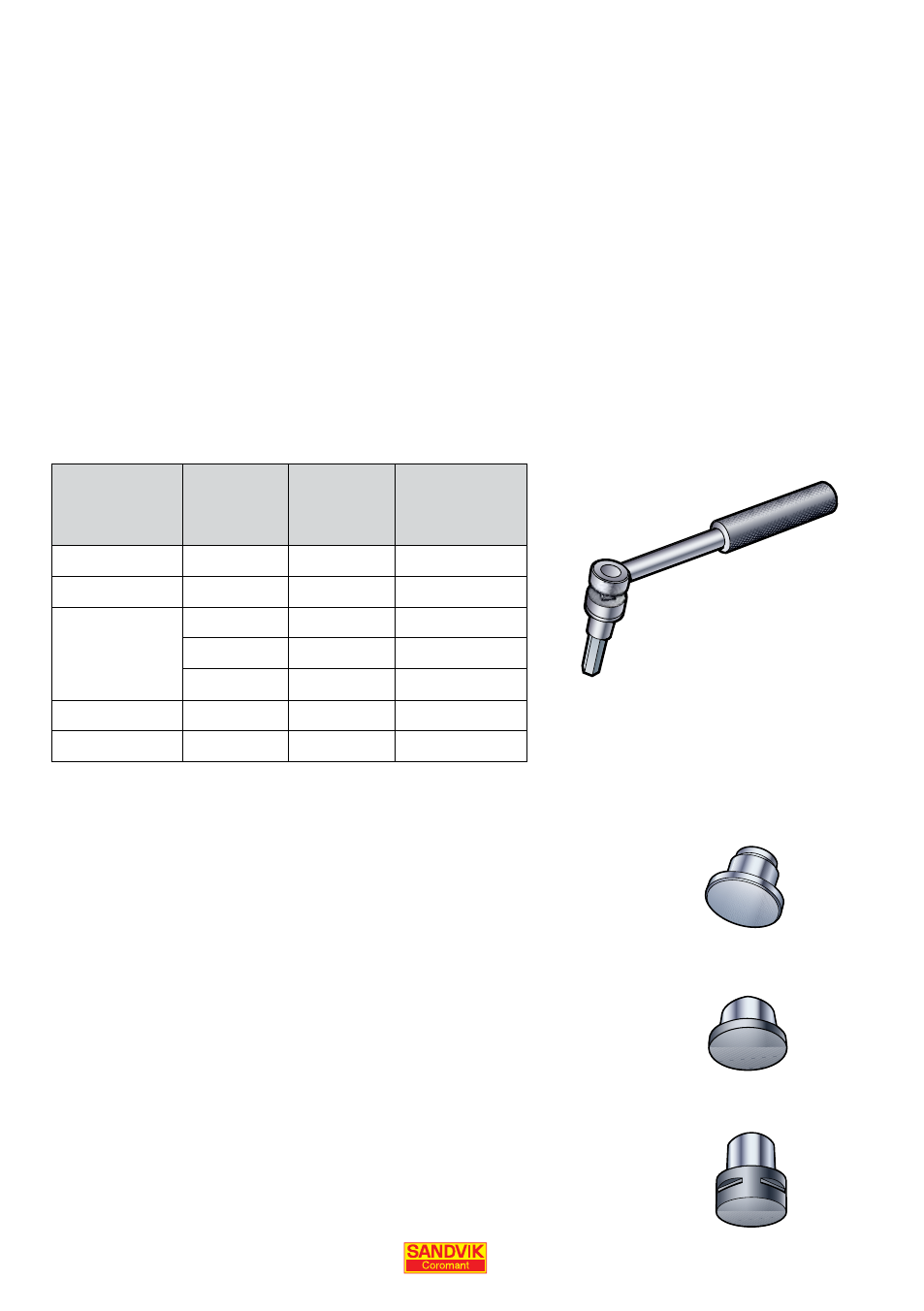

Динамометрический ключ
Для закрепления и раскрепления инструмента на станке или в устройстве для
предварительной настройки необходимо всегда использовать динамометрический
ключ. Это предотвратит повреждение кулачкового механизма и обеспечит постоянное
усилие закрепления, что очень важно для точного позиционирования инструмента.
Корректная величина крутящего момента указана на корпусе каждого инструмен-
тального блока.
Заглушка
Когда в инструментальном блоке не закреплена резцо-
вая головка, необходимо использовать заглушки, которые
предотвратят загрязнение или повреждение соединительной
поверхности блока.
• Cx-CP01
Для ручного закрепления
лепестковой цангой с сегментами
• Cx-CP11
Для блоков NC3000 с креплением
центральным болтом
• Cx-CPA-01
Для автоматической смены инструментов
Когда инструментальный блок хранится на складе, заглушка
должна быть слегка закреплена. Перед отправлением
инструментального блока на склад необходимо очистить его
от загрязнений и смазать, чтобы защитить от ржавчины.
Динамометри-
ческий ключ
Размер
Coromant
Capto
Размер
ключа
мм
Переходник
для ключа
* Только для блоков C3
Cx-CP01
Cx-CP11
Cx-CPA-01
