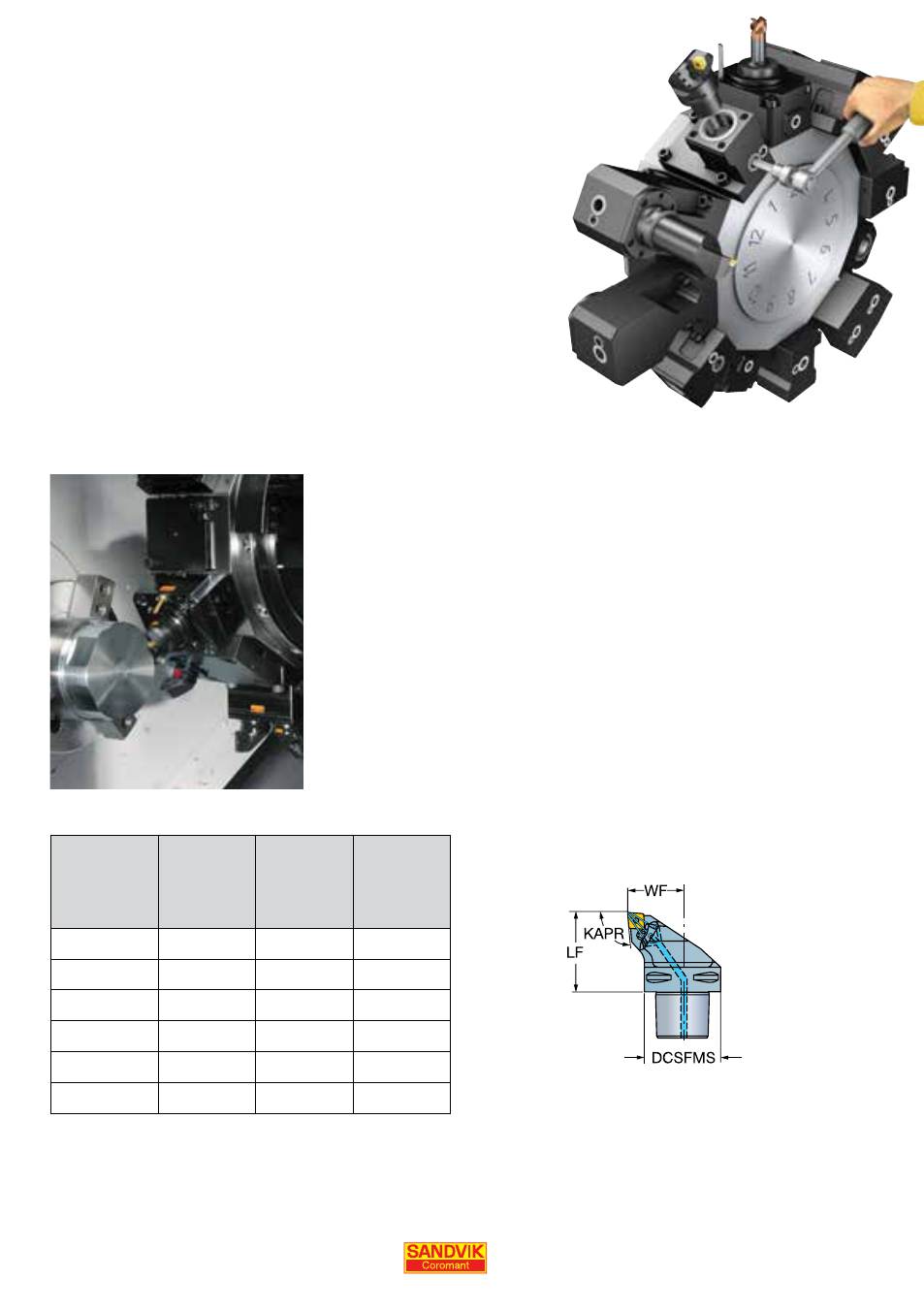

Оснастка Coromant Capto короткого исполнения
Каждый станок имеет ограничения по максимальному
вылету инструмента, установленного в револьверной
головке. Вылет инструментов не должен выходить
за допустимый предел, чтобы обеспечить свободное
вращение револьверной головки без столкновения
с другими элементами технологической системы.
Токарные резцовые головки с соединением Coromant
Capto одного размера имеют одинаковые значения
вылетов и смещения режущей кромки. Конструкция
инструментальных блоков для каждого типа револь-
верных головок разработана таким образом, чтобы
при закреплении стандартных резцовых головок вы-
лет инструмента не превышал допустимого значения
для данного станка.
Примечание: Максимальный размер соединения наружных
инструментальных блоков ограничен, не более C6
Допуск на размеры LF и WF составляет ±0.15 мм
При использовании оправок для торцевых фрез также
рекомендуется обеспечивать минимально возможный
вылет инструмента. Но в этом случае основной причиной
является не столько ограничение габаритных размеров
револьверной головки, сколько обеспечение
жесткости системы. В приводных инструментальных
блоках подшипники расположены намного ближе друг к
другу. Уменьшение расстояния от базовой поверхности
инструментального блока до режущей кромки снижает
уровень вибраций, позволяя повысить
производительность и надежность обработки.
Размер
Coromant
Capto
Диаметр
фланца
DCSFMS
Длина
LF
Смещение
WF
