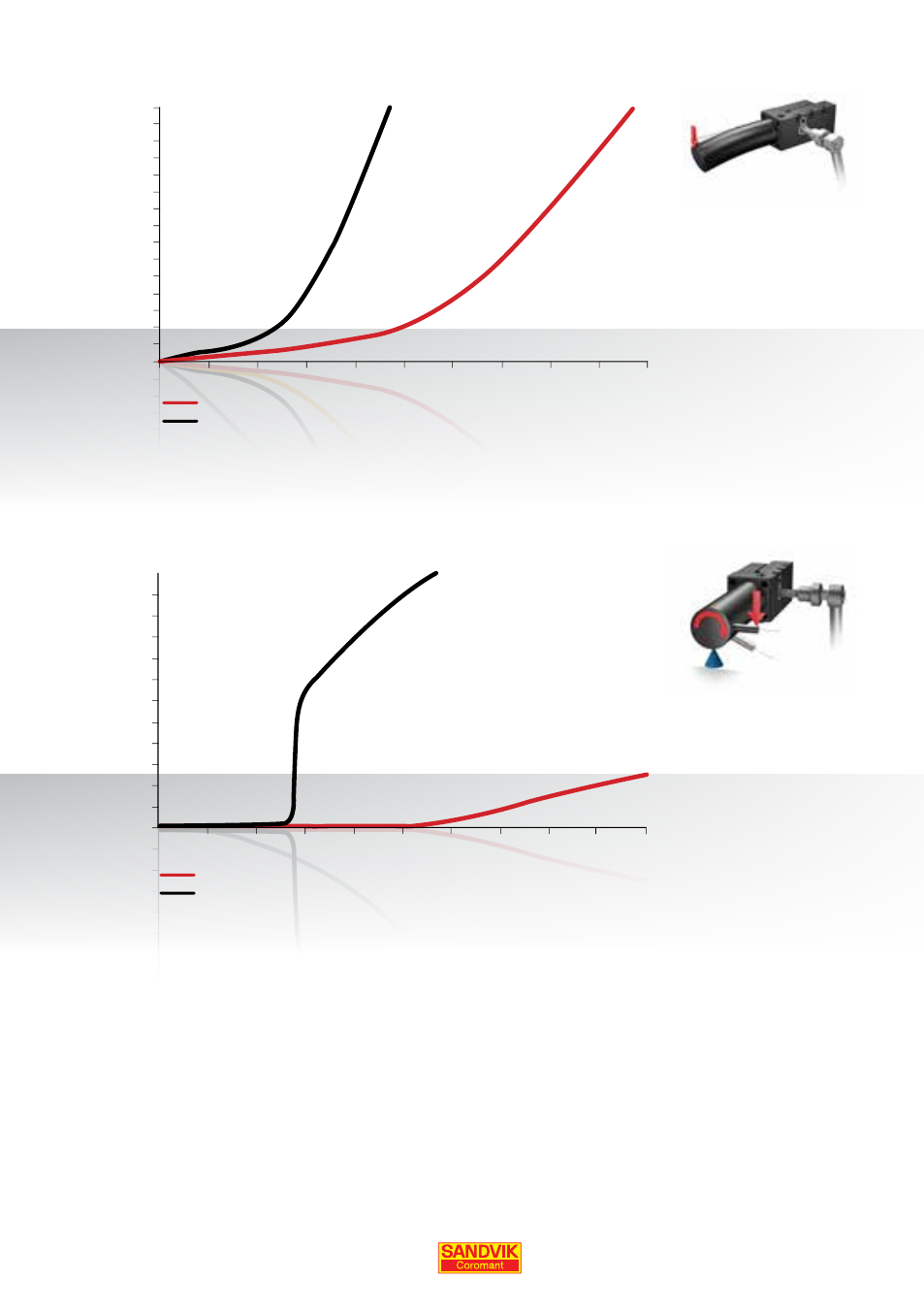

Сравнение жесткости на изгиб и кручение соединений HSK-A 63 и Coromant
Capto C6 проводилось известным Рейнско-Вестфальский техническим
университетом Ахена в Германии. Результаты испытаний показывают,
что соединение C6 обладает в 2.88 раза большей стойкостью к нарушению
контакта по торцу (под действием изгибающего момента) и в 2.3 раза большей
жесткостью на кручение, чем соединение HSK 63.
