6
1. Сокращение времени настройки на партию деталей
за счет использования комплектов инструмента
Быстрая смена инструмента
- Наружная токарная обработка (от 5 до 10 мин)
Время замены увеличивается при использовании
инструмента с призматическим хвостовиком с подводом
СОЖ под высоким давлением.
- Растачивание (от 5 до 15 мин)
Для закрепления расточных оправок требуется
больше времени, чем для закрепления призматических
державок, так как необходима их установка по высоте
оси центров и настройка внутреннего подвода СОЖ.
- Держатели для приводного инструмента (от 5 до 20 мин)
Стандартные приводные инструменты закрепляются либо
в цанговых патронах ER, либо на оправках для торцевых
фрез. Цанговые патроны ER предназначены для закрепления
инструментов с ограниченным диапазоном диаметров
(max 25 мм с ER40), поэтому позволяют осуществлять
обработку только концевыми фрезами. В результате
снижается производительность или требуется применение
двух различных держателей, что приводит к повышению
времени настройки и увеличению инвестиций.
Основные преимущества быстросменных
инструментальных блоков
По сравнению с призматическими державками
и традиционными цанговыми патронами ER

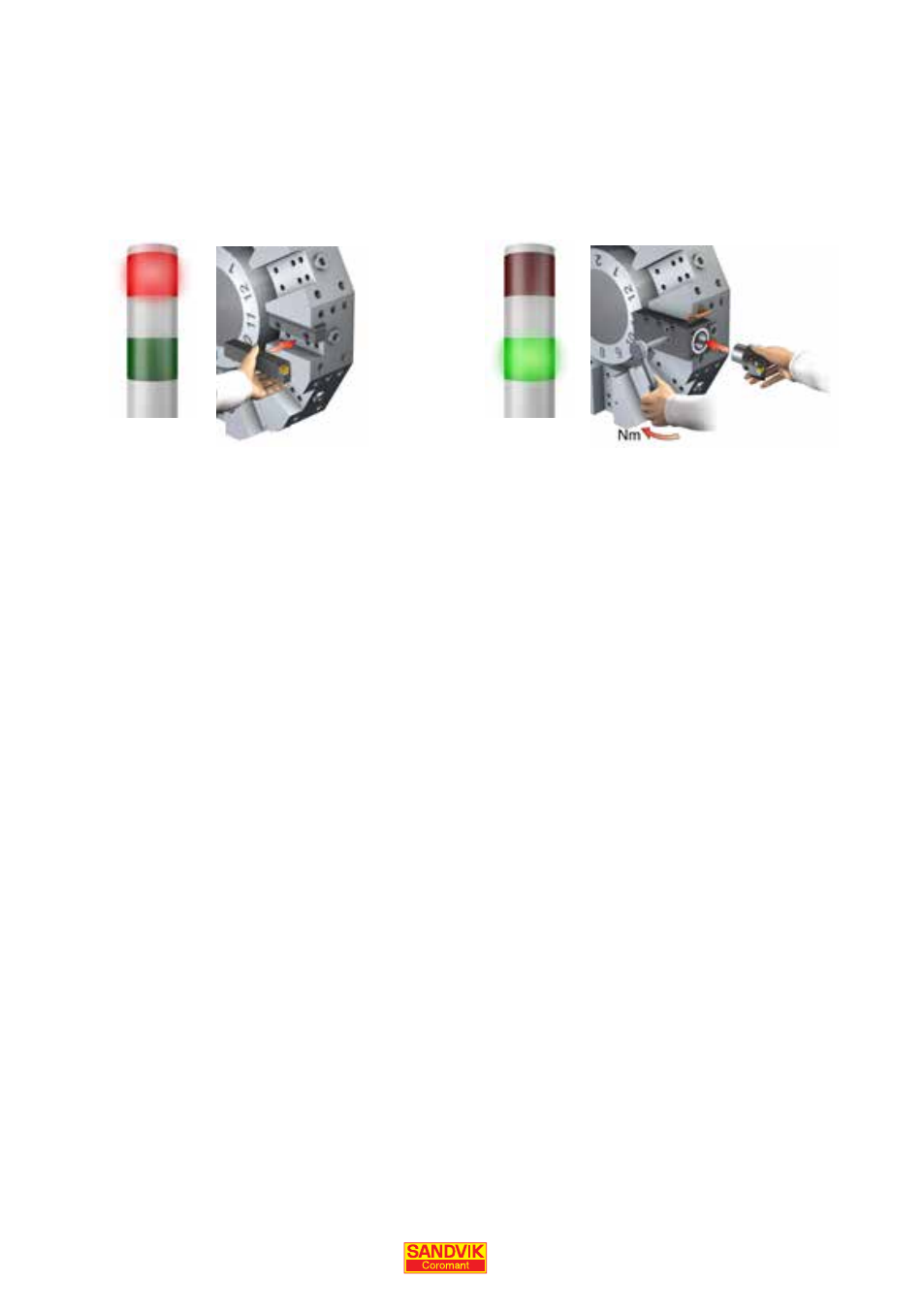

Повышение загрузки оборудования –
Green Light Machining
5-10 мин
30 сек
