Изображения устройства
● Вид спереди
● Вид изделия сзади
● Интерфейсные порты
● Серийный номер и расположение номера модели

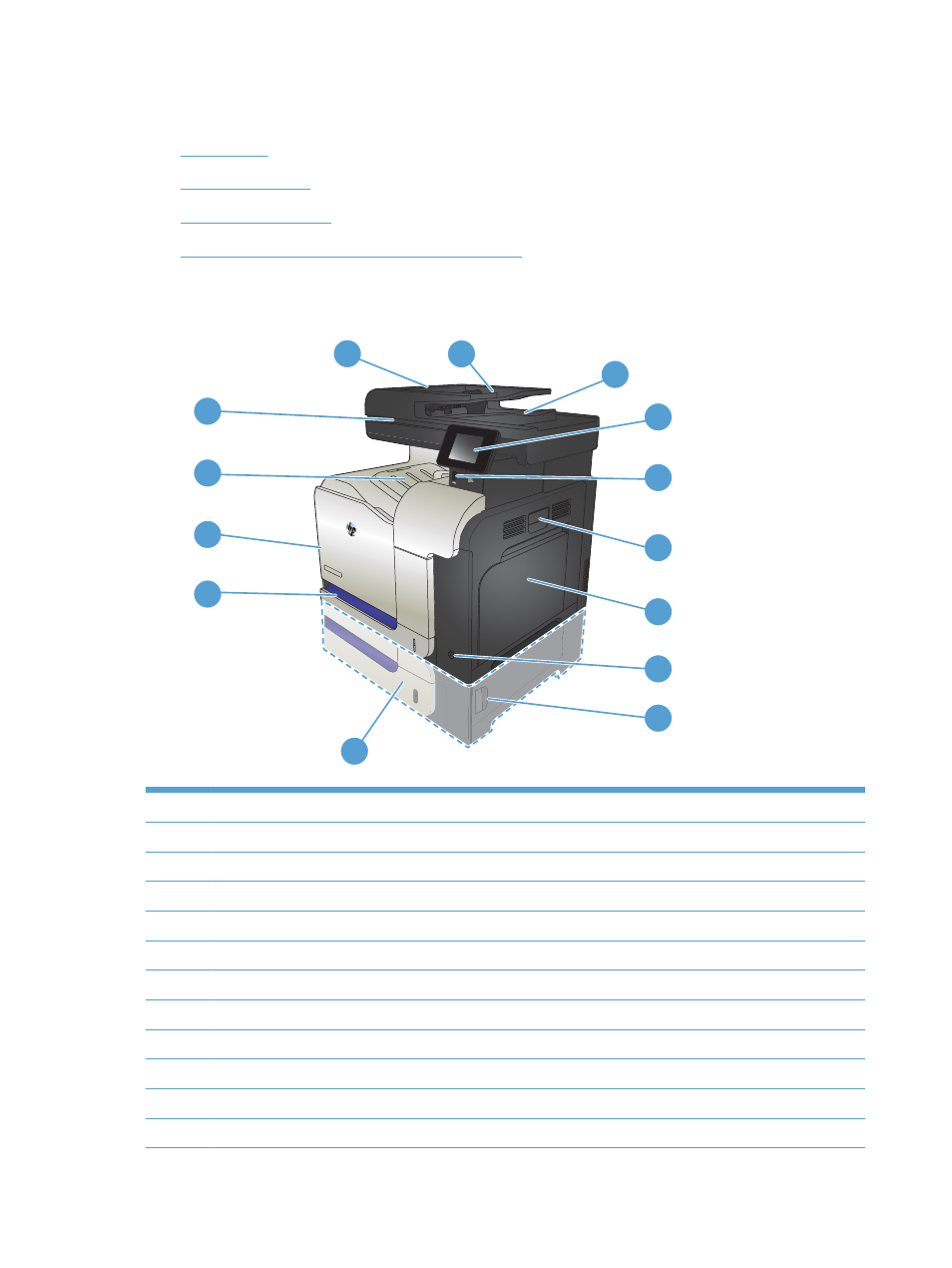

Вид спереди
1 2
3
4
5
6
7
8
12
13
14
9
11
10
1 Защелка крышки устройства подачи документов (доступ для устранения замятий)
2 Подающий лоток податчика документов
3 Выходной приемник устройства АПД
4 Панель управления с цветным сенсорным дисплеем (наклоняется для удобства обзора)
5 Walk-up USB-порт (для печати и сканирования без компьютера)
6 Ручка правой дверцы (позволяет открыть для устранения замятий)
7 Лоток 1
8 Выключатель
9 Дверца для устранения замятий в дополнительном лотке 3
10 Дополнительный лоток 3
11 Лоток 2
12 Передняя дверца (доступ к картриджам и модулю сбора тонера)
4 Глава 1 Знакомство с устройством RUWW
