65
Приложение

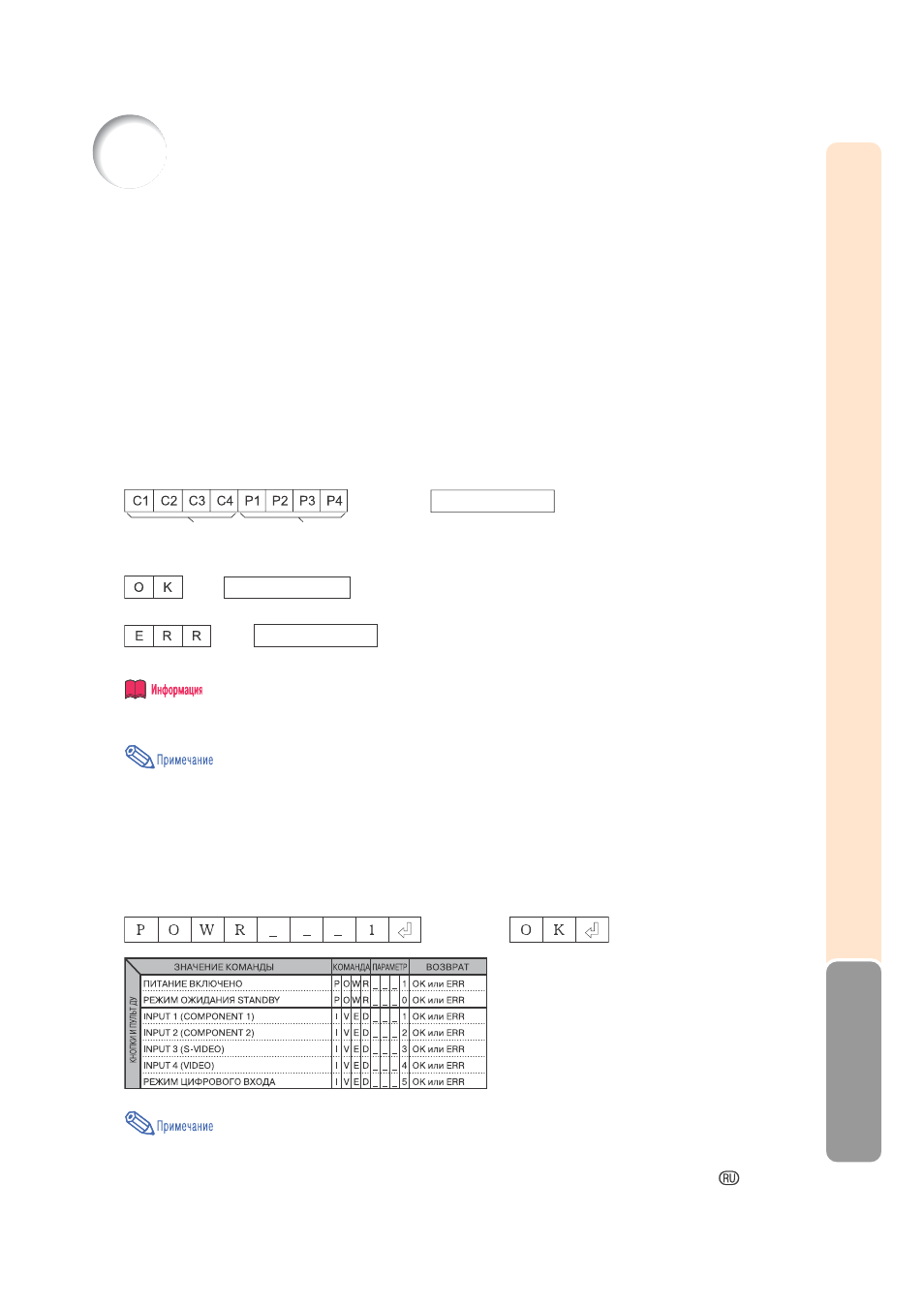

(RS-232C) Спецификации и команды
Управление компьютером
При подключении кабеля RS-232C (нуль-модемный, перекрестного типа, приобретается отдельно) проектором может управлять
компьютер (подключение показано на стр. 23).
Характеристики подключения
Установите настройки последовательного порта в компьютере согласно следующей таблице:
Формат сигнала: соответствует стандарту RS-232C.
Скорость: 9600 бит/с.
Длина данных: 8 битов.
Бит ч¸тности: нет.
Стоповый бит: 1 бит.
Управление передачей: нет.
Основной формат
Команды из компьютера высылаются в следующем порядке: команда, параметр и код возврата. После обработки команды на
проекторе он высылает в компьютер ответный код.
Формат ответного кода
Формат команды
Команды
Пример:
a При включении питания
a При посылки более одного кода каждую следующую команду надо посылать только после получения от проектора кода ответа
ОК по предыдущей команде.
a При использовании функции управления проектором от компьютера рабочее состояние проектора с компьютера прочитано
быть не может. По этой причине подтверждайте состояние проектора передачей в него всех команд по настройке изображения,
а также проверяйте его состояние по экранному дисплею.
a Если в колонке параметра указано подчеркивание (_), введите пробел.
Компьютер
Проектор
Код возврата (0DH)
Код возврата (0DH)
Код возврата (0DH)
Команда, 4 цифры
Параметр, 4 цифры
Нормальный ответ
Ошибка (ошибка связи или неверная команда)
