Подключение
и
настройка
19
Подключение к видеооборудо-
ванию RGB при помощи DVI -
15-контактного адаптера и RGB
кабеля (вход INPUT 2)
При помощи DVI - 15-контактного адаптера D-sub è RGB
кабеля подключите видеооборудование, такое как DVD
проигрыватель или DTV декодер, к входу INPUT 2 проектора.
Подключите DVI -15-
контактный адаптер D-sub к
проектору.
Подключите RGB кабель к
указанному выше адаптеру.
Подключите указанный выше
кабель к видеоустройству.
Закрепите разъемы при помощи винтов.
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
При подключении проектора к DVI выходу DTV декодера
выберите в экранном меню типа сигнала Signal Type
позицию RGB или нажмите на кнопку
пульта ДУ
(См. стр. 52).
Дополни-
тельное
оборудо-
вание

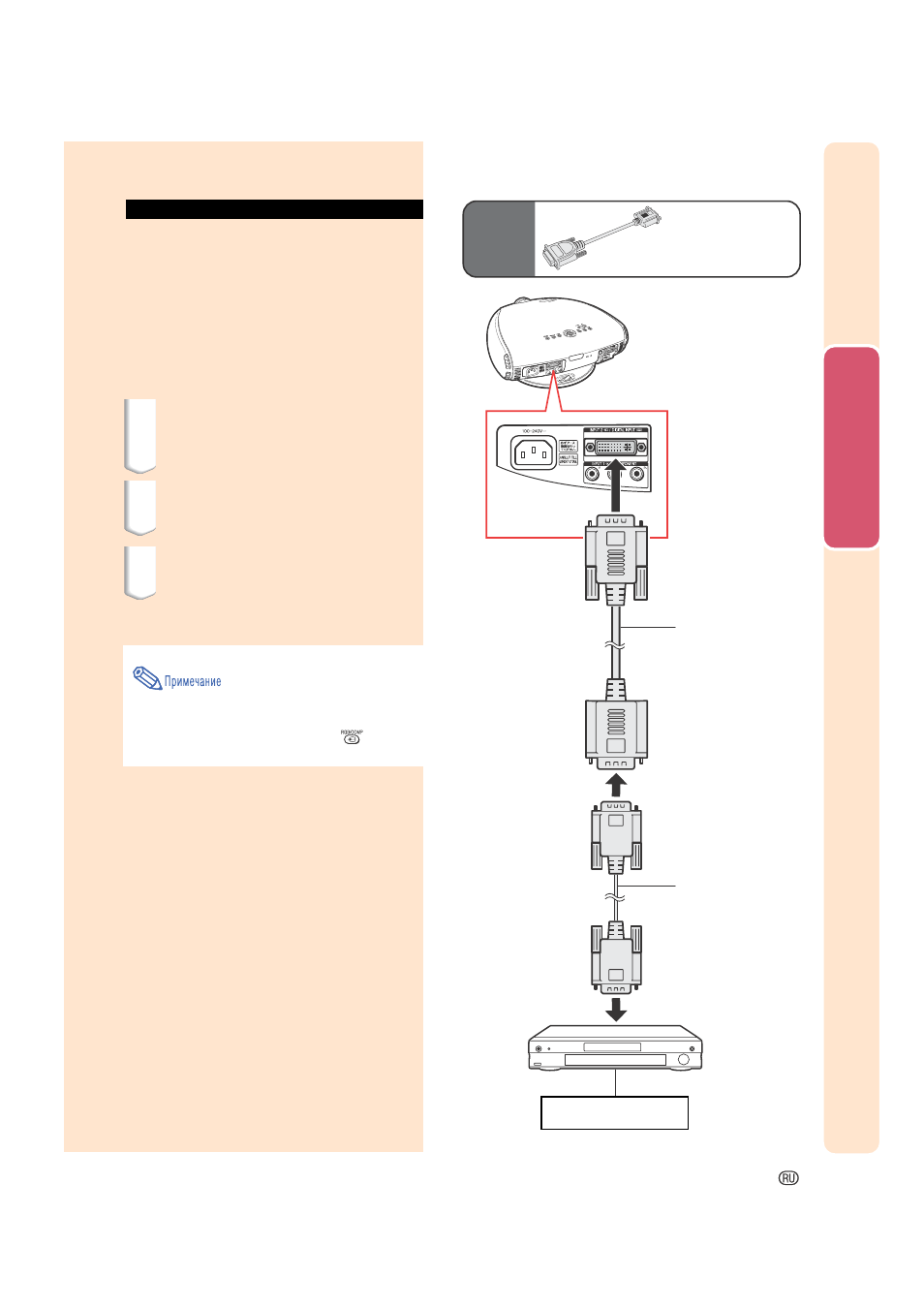

DVI - 15-контактный
адаптер D-sub
Òèï: AN-A1DV (20 см)
К входу INPUT 2
DVI - 15-контактный
адаптер D-sub
(приобретается
отдельно)
RGB кабель
(приобретается
отдельно)
К RGB выходу
DVD проигрыватель или
DTV декодер
1
2
3
