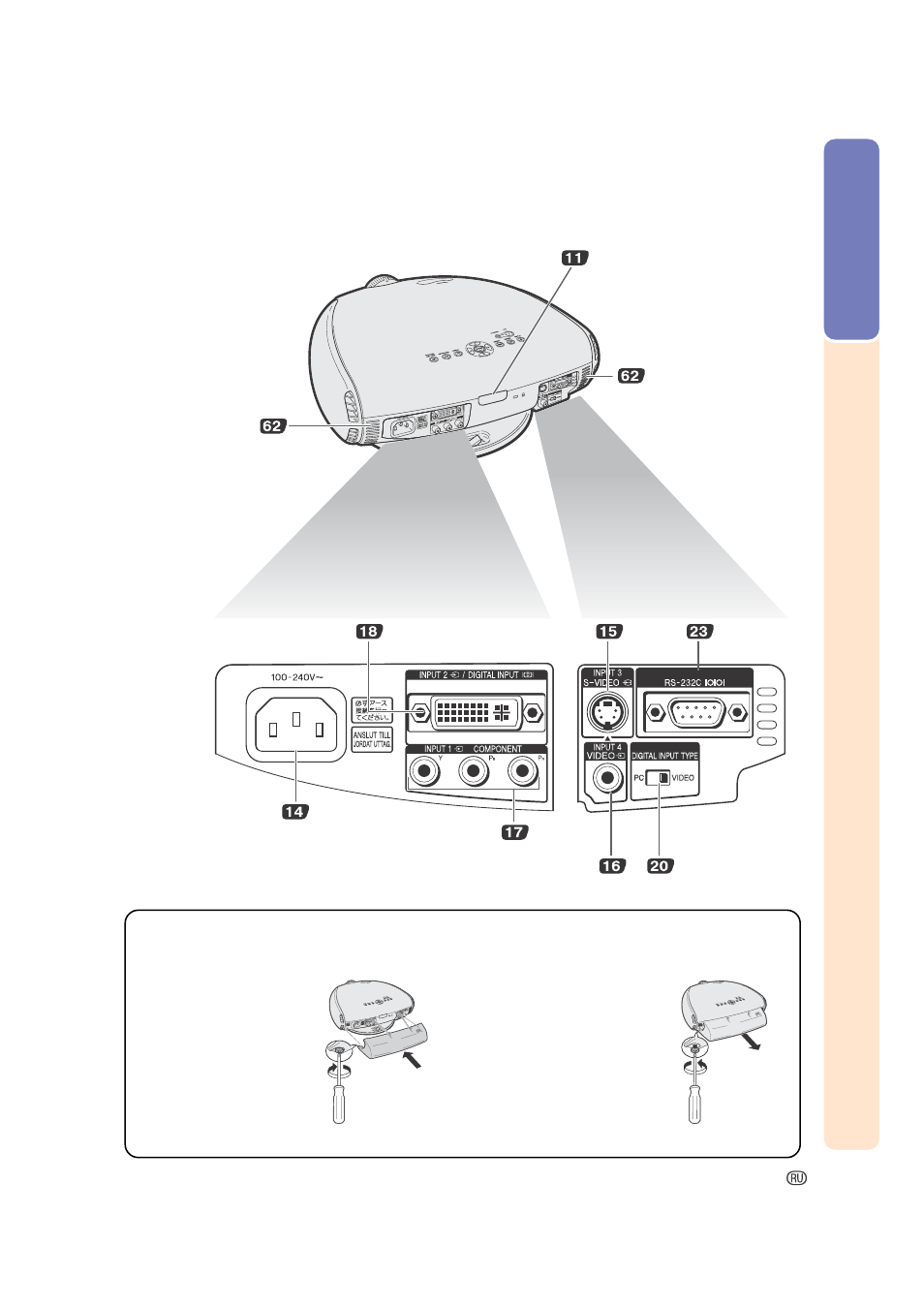

Проектор (Вид сзади)
Входное вентиляционное
отверстие
Входное вентиляционное
отверстие
Разъем ВХОД 2/ЦИФРОВОЙ
ВХОД
Разъем ВХОД 3 S-ВИДЕО
(4-контактный Mini DIN)
Разъем RS-232C
(9-контактный D-Sub)
Гнездо питания
переменным током
Разъем ВХОД 1
КОМПОНЕНТНЫЙ (RCA)
Разъем ВХОД 4 ВИДЕО (RCA)
Переключатель ТИП
ЦИФРОВОГО ВХОДА
Установка крышки
1
Выровняйте крышку по
выступам на проекторе и
нажмите на крышку в
направлении, указанном на
рисунке стрелкой.
2
Закрепите два винта,
расположенных на нижней
плоскости корпуса проектора.
Использование крышки секции разъемов
При подключении проектора к компьютеру и креплении его на потолке для укрытия кабелей используйте крышку секции
разъемов (входящую в комплект поставки)
.
Удаление крышки
1
Ослабьте два винта,
расположенных на нижней
плоскости корпуса проектора.
2
Приподнимите крышку и
вытащите в направлении,
указанном на рисунке стрелкой.
2 Закрепите винты
1 Ослабьте винты
