Подключение
и
настройка
21
Подключение к компьютеру
Подключите DVI - 15-
контактный адаптер D-sub к
проектору.
Подключите указанный выше
адаптер к RGB кабелю.
Подключите указанный выше
кабель к компьютеру.
Закрепите разъемы при помощи винтов.
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Обратитесь к Таблице совместимости с компьютерами
на стр. 66 для ознакомления с перечнем компьютерных
сигналов, совместимых с проектором. Использование
сигнала, не указанного в перечне, может привести к
невозможности активизации отдельных функций.
При подключении проектора к компьютеру выберите в
экранном меню типа сигнала Signal Type позицию RGB
или нажмите на кнопку
пульта ДУ (См. стр. 52).
При использовании с некоторыми компьютерами
Macintosh может понадобиться адаптер Macintosh.
Обратитесь за помощью к уполномоченному дилеру Sharp
или в сервисный центр.
При работе с отдельными моделями компьютеров
проецирование изображения на экран невозможно без
предварительного переключения установки выходного
сигнала компьютера на внешний выход. Для проведения
данной операции обратитесь к руководству по
эксплуатации компьютера.

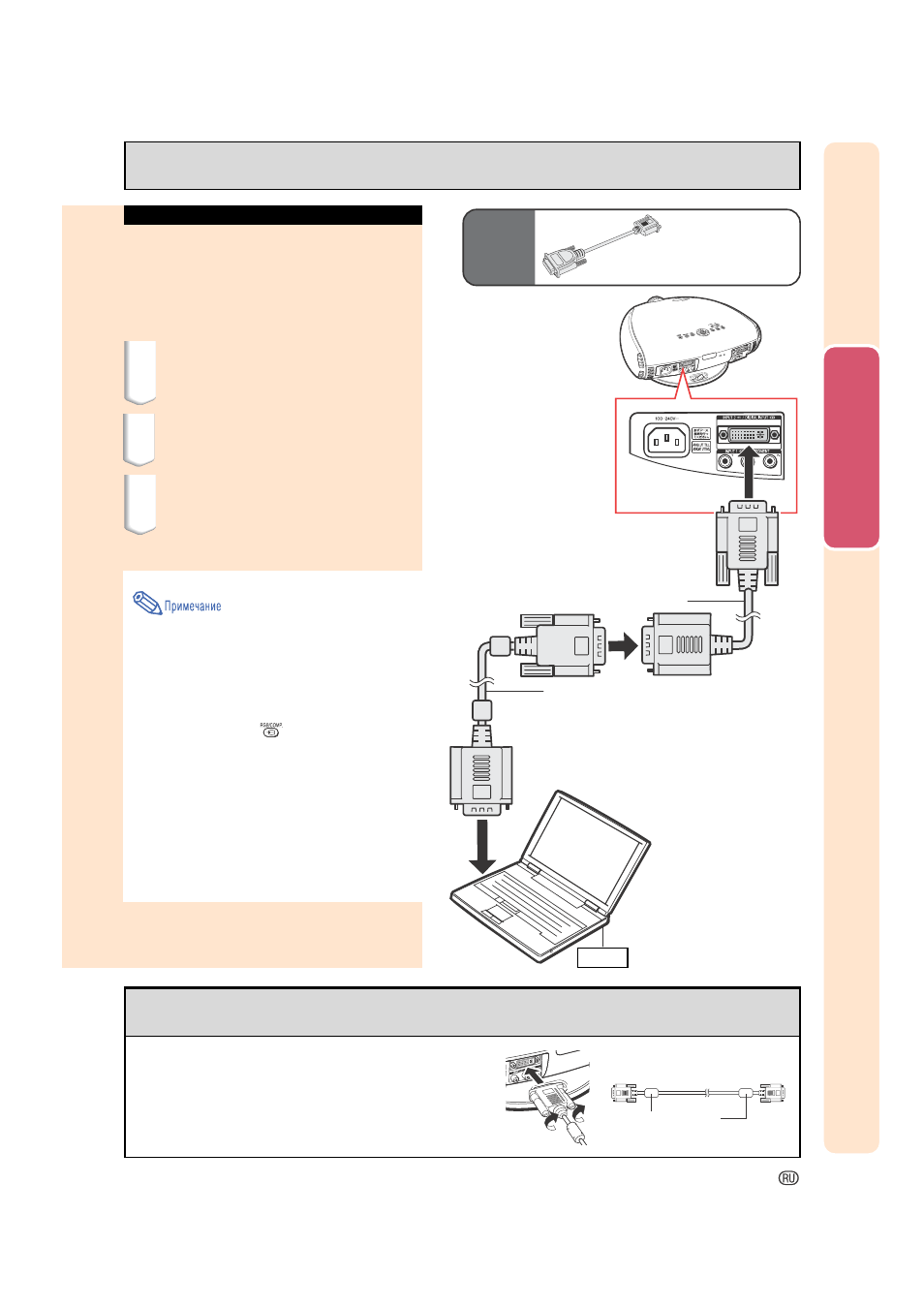

Подключение к компьютеру при
помощи DVI - 15-контактного
адаптера D-sub è RGB кабеля
(вход INPUT 2)
Подключение кабелей с винтовыми зажимами
¡
При подключении кабелей убедитесь в
правильности соединения разъемов. Затем
надежно закрепите разъемы при помощи винтов с
обеих сторон каждого разъема.
¡
Не удаляйте ферритовые сердечники, которыми
оборудован RGB кабель.
Ферритовые сердечники
Ноутбук
Дополни-
тельное
оборудо-
вание
DVI - 15-контактный
адаптер D-sub
Òèï: AN-A1DV (20 см)
К RGB выходу
RGB кабель
(приобретается отдельно)
DVI - 15-контактный адаптер D-sub
(приобретается отдельно)
К входу INPUT 2
1
2
3
