Инструкция по эксплуатации Sharp XV-Z201E
Страница 20
18

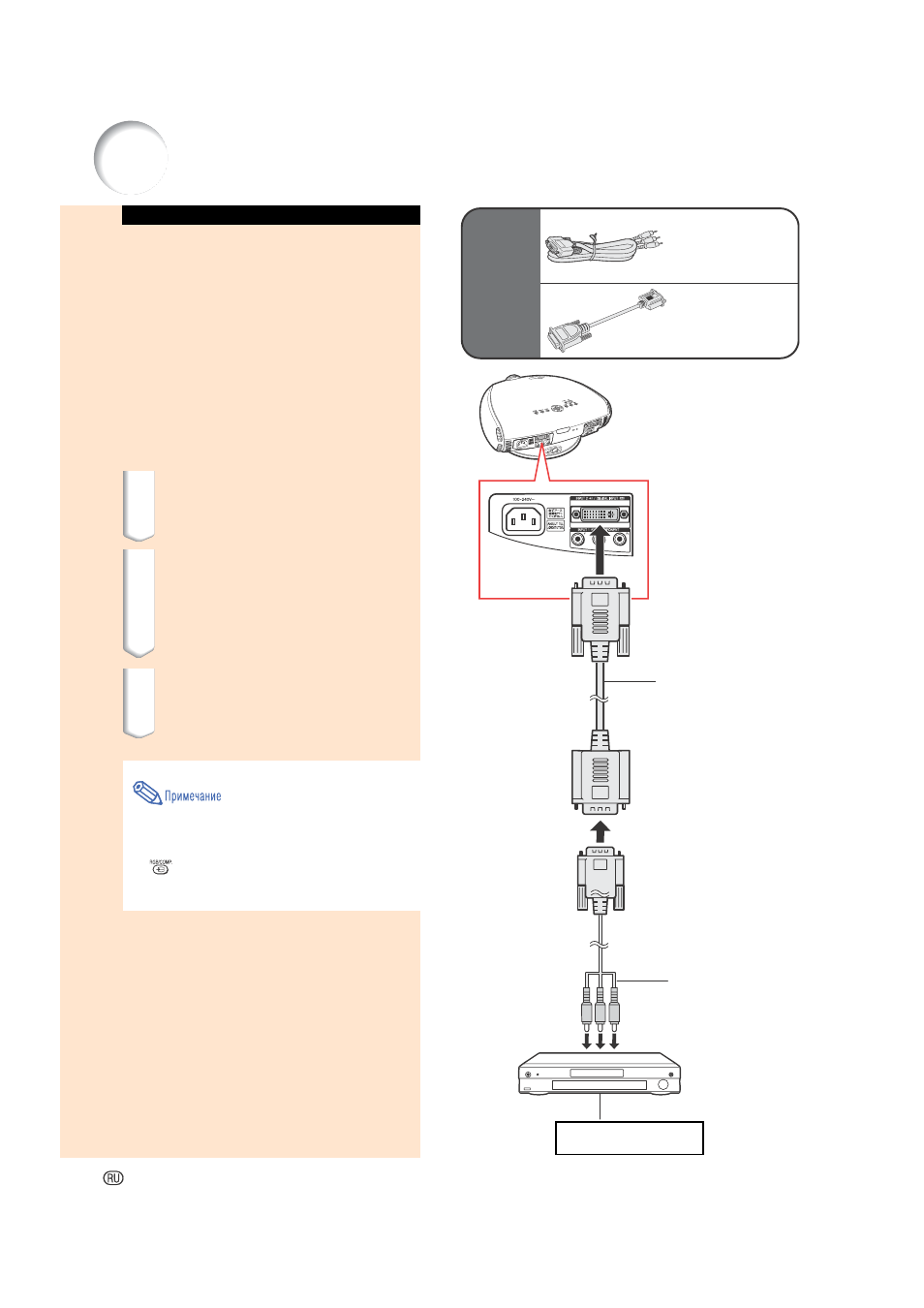

Подключение проектора к другим устройствам
Подключение к компонентному
видеооборудованию при
помощи кабеля-переходника
3RCA - 15-контактного разъема
D-sub è DVI - 15-контактного
адаптера D-sub (вход INPUT 2)
При помощи кабеля-переходника 3RCA - 15-контактного
разъема D-sub è DVI - 15-контактного адаптера D-sub
подключите компонентное видеооборудование, такое как DVD
проигрыватель или DTV декодер, к входу INPUT 2 проектора.
Подключите DVI -15-
контактный адаптер D-sub к
проектору.
Подключите кабель-
переходник 3 RCA -15-
контактный разъем D-sub к
указанному выше адаптеру.
Закрепите разъемы при помощи винтов.
Подключите указанный выше
кабель к видеоустройству.
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
При подключении проектора к компонентному выходу DTV
декодера выберите в экранном меню типа сигнала Sig-
nal Type позицию Component или нажмите на кнопку
пульта ДУ (См. стр. 52).
Убедитесь в том, что питание проектора и видеоустройства
перед подключением было выключено.
DVD проигрыватель или
DTV декодер
К входу INPUT 2
Кабель-переходник
3RCA - 15-контактный
разъем D-sub
(приобретается
отдельно)
К аналоговому
компонентному выходу
DVI - 15-контактный
адаптер D-sub
(приобретается
отдельно)
Дополни-
тельное
оборудо-
вание
Кабель-переходник
3RCA - 15-контактный
разъем D-sub
Òèï: AN-C3CP (3,0 ì)
DVI - 15-контактный
адаптер D-sub
Òèï: AN-A1DV (20 см)
2
1
3
