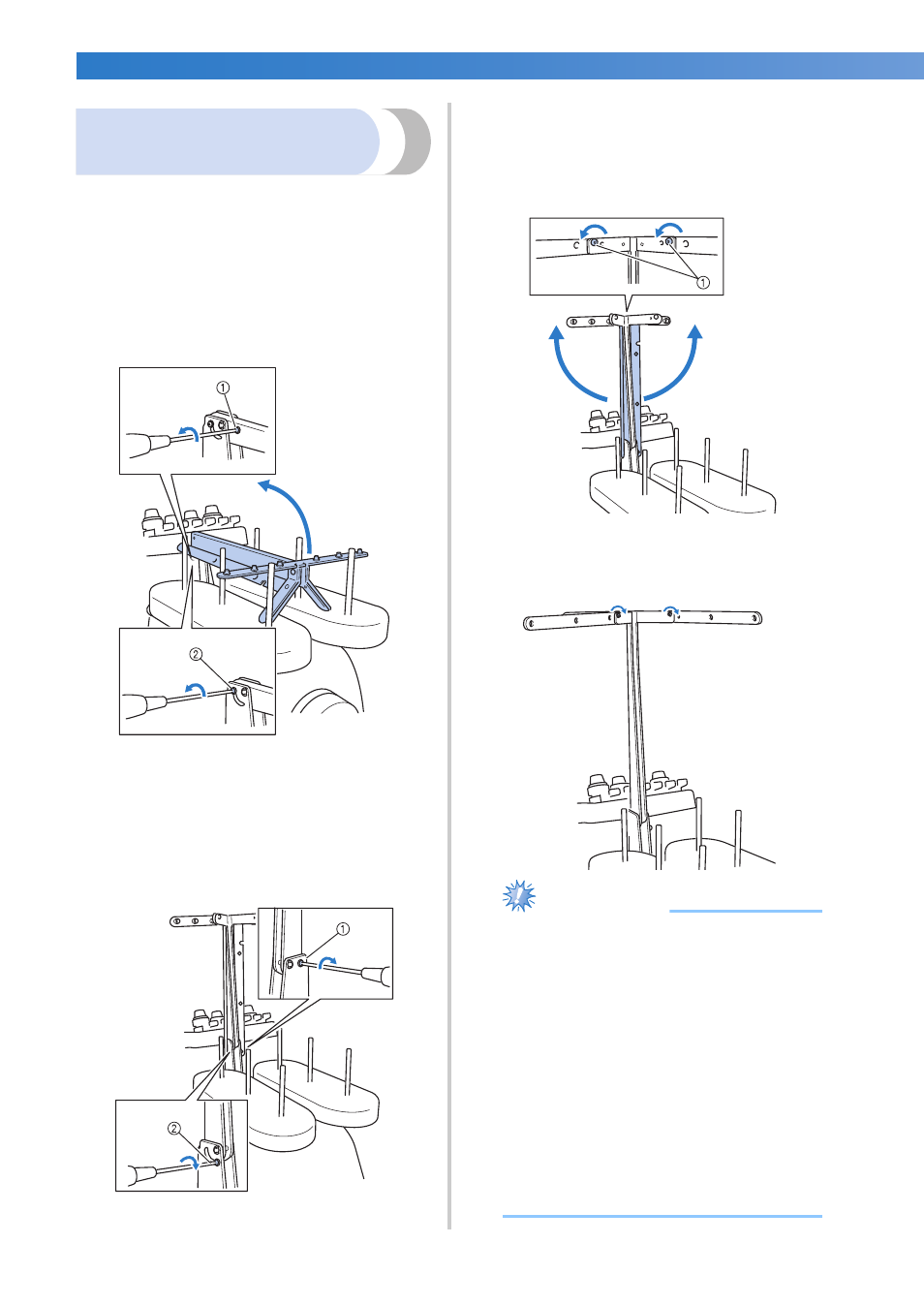

Подготовка узла
нитенаправителя
Установите в рабочее положение узел
нитенаправителя. Используйте входящую в
комплект машины крестообразную отвертку.
1
С помощью крестообразной отвертки
ослабьте винты на левой стороне
кронштейна узла нитенаправителя,
чтобы можно было поднять этот узел.
Выверните винт 1 и затем ослабьте винт 2,
повернув его на 3–4 оборота.
1
Вывинтите и выньте винт.
2
Три или четыре раза поверните этот винт,
чтобы ослабить его затяжку.
2
Поднимите узел нитенаправителя в
рабочее положение и затяните винт 2
с левой стороны кронштейна. Вставьте
винт 1 с правой стороны кронштейна
узла нитенаправителя и затяните винт.
1
Вставьте винт и затяните его.
2
Затяните винт.
3
С помощью крестообразной отвертки
ослабьте показанные на рисунке ниже
винты на левой и правой сторонах
узла нитенаправителя и поднимите
нитенаправитель в горизонтальное
положение.
1
Ослабьте винты
4
Затяните винты на обеих сторонах
узла нитенаправителя.
Примечание
● Винты, затяжка которых ослаблена
недостаточно, могут препятствовать
свободному перемещению кронштейна узла
нитенаправителя и самого
нитенаправителя. Не прилагайте
чрезмерных усилий при перемещении
кронштейна узла нитенаправителя и самого
нитенаправителя. Перед перемещением
этих деталей убедитесь, что затяжка винтов
ослаблена в достаточной степени.
● После установки кронштейна узла
нитенаправителя и самого
нитенаправителя в рабочее положение
убедитесь, что все винты затянуты
достаточно хорошо, чтобы обеспечить
надежную фиксацию всех частей.
