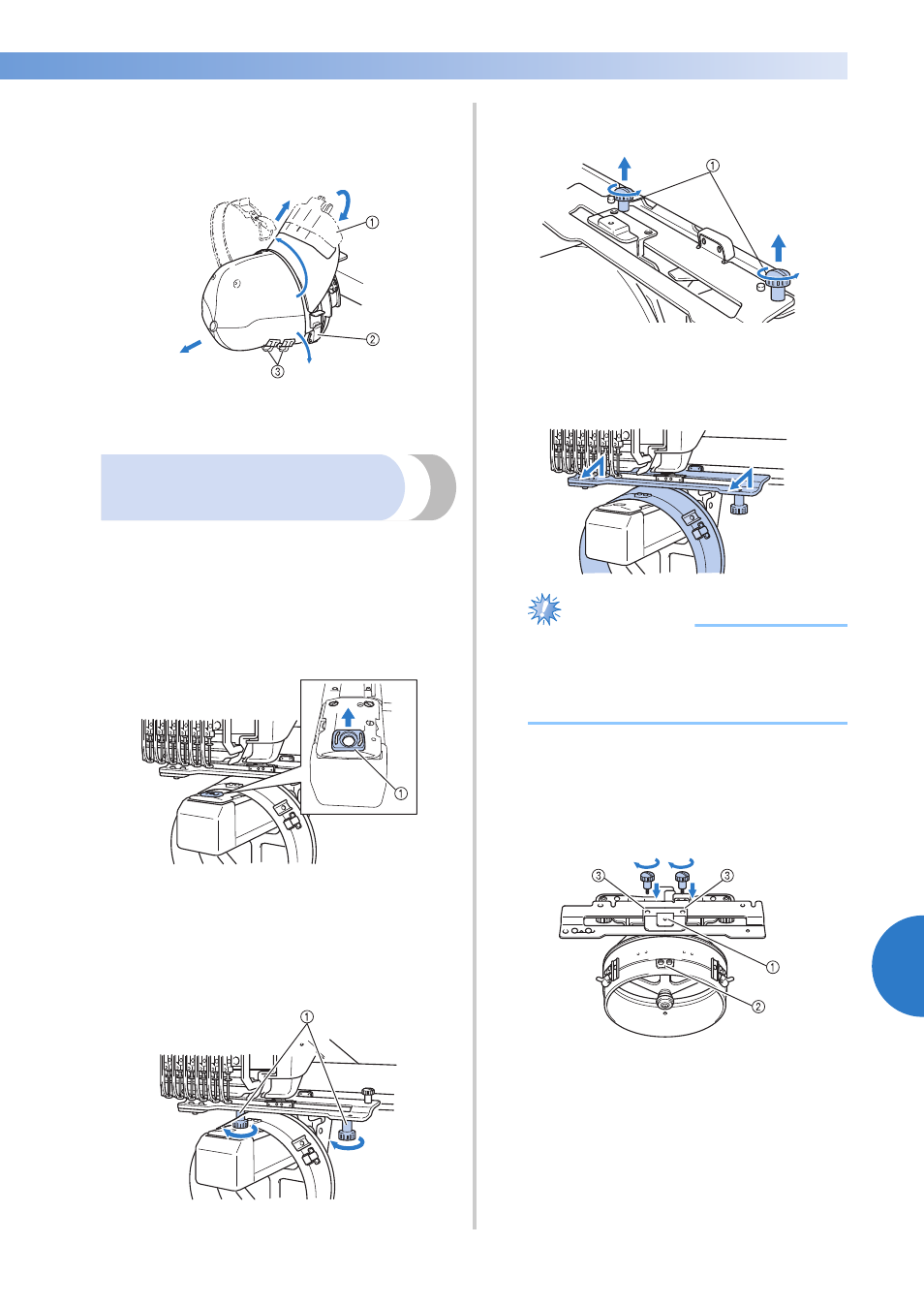

Установка рамы устройства для вышивания, Примечание – Инструкция по эксплуатации Brother PR655
Страница 239
Использование дополнительного устройства для вышивания бейсболок 237
7
—————————————————————————————————————————————————————————————————————————————————————
2
Снимите держатель козырька и
разомкните фиксатор на устройстве
для вышивания бейсболок, снимите
зажимы, а затем снимите бейсболку.
1
Держатель для полей (козырька)
2
Замок с защелкой
3
Зажимы
Установка рамы устройства
для вышивания
По окончании вышивания с использованием
устройства для вышивания бейсболок,
снимите проставку игольной пластины и
привод устройства для вышивания бейсболок,
а затем повторно установите раму для пялец.
1
Снимите проставку игольной пластины.
1
Проставка игольной пластины
2
Ослабьте затяжку двух нижних винтов
с накаткой.
1
Винты с накаткой
3
Выверните два верхних винта с накаткой.
1
Винты с накаткой
4
Снимите привод устройства для
вышивания бейсболок.
Примечание
● Внимательно следите за тем, чтобы
привод устройства для вышивания
бейсболок не задевал за
расположенные рядом части машины,
такие как прижимная лапка.
5
Совместите отверстие на держателе ленты
защиты от пота со средней линией
направляющей планки и вставьте два винта с
накаткой, вывернутые в пункте
3
, в отверстия
сверху, а затем затяните эти винты.
1
Отверстие на держателе ленты, подшитой
внутри головного убора
2
Средняя линия направляющей планки
3
Отверстия для винтов
• Вставьте винты с накаткой в отверстия, в которых
первоначально был установлен привод
устройства для вышивания бейсболок
(отверстия, из которых винты с накаткой были
вывернуты в пункте
2
на стр. 227).
X
Движущаяся секция привода устройства для
вышивания бейсболок закреплена.
