Узлы и детали машины и их функции
Ниже приведены наименования различных частей швейной машины и описаны их функции. Перед
началом эксплуатации машины внимательно прочтите эти описания.

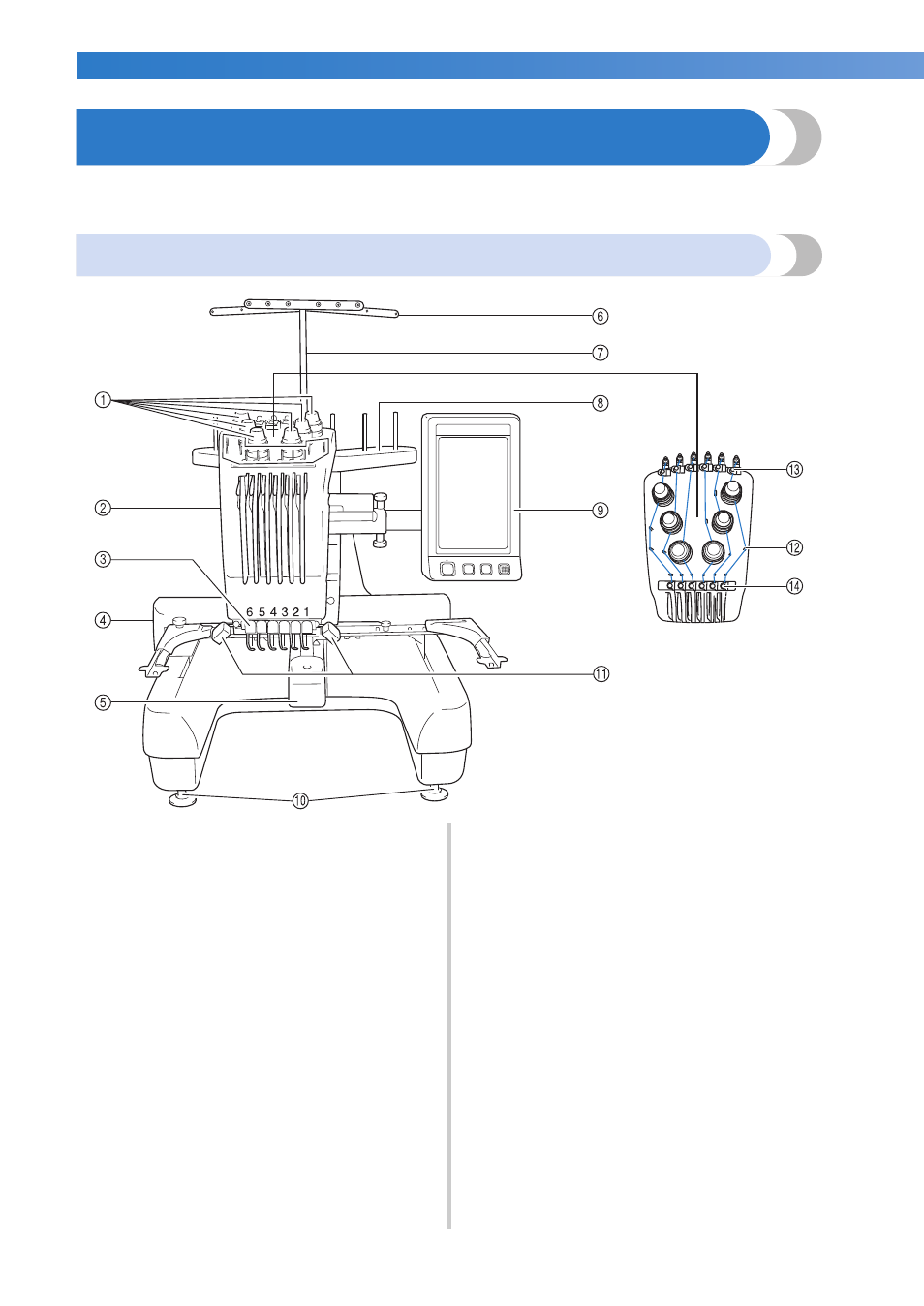

Вид спереди
1
Ручки регулировки натяжения нити
Предназначены для регулировки натяжения нити.
2
Корпус игловодителей
Перемещается влево и вправо для перемещения
иглы в требуемое для вышивания положение.
3
Нижний нитенаправитель
4
Каретка
Служит для установки пялец. Когда машина
включена или выполняет вышивание, каретка
перемещается вперед, назад, влево и вправо.
5
Крышка челночного устройства/Челночное
устройство
Откройте крышку челночного устройства и
вставьте шпульный колпачок в челнок.
6
Нитенаправитель
7
Кронштейн узла нитенаправителя
8
Подставка для катушек
Служит для установки на стержни шести катушек
с нитями для вышивания
9
Панель управления
0
Ножки
Эти ножки можно регулировать по высоте.
A
Лампочка подсветки
Лампочка подсветки включается и выключается
на экране настроек. См. стр. 203.
B
Направляющие стержни для нитей
C
Верхний нитенаправитель
D
Средний нитенаправитель
