Использование дополнительного устройства для вышивания бейсболок 225
7
—————————————————————————————————————————————————————————————————————————————————————
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Использование дополнительного устройства для
вышивания бейсболок
С помощью дополнительного устройства для вышивания бейсболок можно вышивать рисунки на
бейсболках и шляпах. Процедуры использования устройства для вышивания бейсболок описаны ниже.

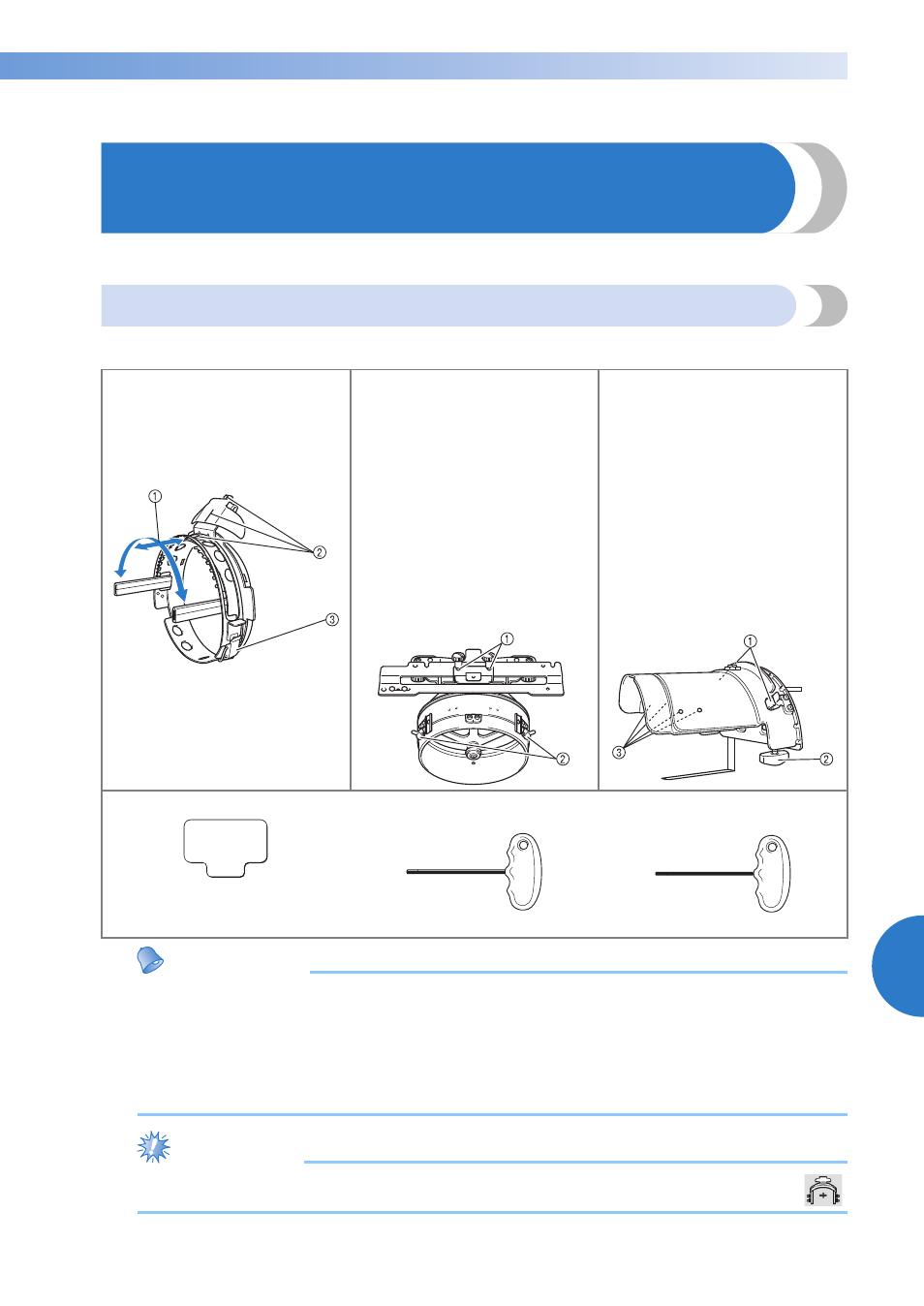

Устройство для вышивания бейсболок и принадлежности к нему
Для использования устройства для вышивания бейсболок требуется привод устройства для
вышивания бейсболок и монтажное приспособление.
Напоминание
● Перед установкой устройства для вышивания бейсболок отрегулируйте кольцо привода устройства для вышивания бейсболок и
высоту Г-образной скобы. (Если используется одна и та же машина, эту настройку требуется выполнить только при первом
использовании. Кроме того, выполнять эту настройку не требуется, если устанавливается устройство для вышивания бейсболок,
входящее в комплект поставки машины.)
● Если после регулировки кольца привода устройства для вышивания бейсболок и высоты Г-образной скобы
используется другая машина, необходимо снова отрегулировать это кольцо и скобу. Высота может
варьироваться в зависимости от используемой машины. Подробную информацию можно получить у
официального дилера.
Примечание
● Если установлено устройство для вышивания бейсболок, то появляются обозначения пялец,
показывающие, какие пяльцы могут использоваться (см. рисунок ниже).
Усовершенствованное устройство
для вышивания бейсболок 2
1
Область вышивания:
60 мм (В) × 130 мм (Ш)
2
Метка, указывающая центр
области вышивания.
3
Замок с защелкой
Привод устройства для вышивания
бейсболок и 4 винта с накаткой
Для установки устройства для вышивания
бейсболок на каретку снимите раму устройства
для вышивания бейсболок, а затем установите
этот привод на каретку машины.
1
Вставьте винты с накаткой в
предназначенные для них отверстия
и затяните эти винты, чтобы
закрепить движущуюся секцию.
Используйте эти отверстия при
хранении привода устройства для
вышивания бейсболок.
2
Фиксирующая пружина
Устройство для вышивания
бейсболок закрепляется двумя
фиксирующими пружинами.
Монтажное приспособление
Используется для закрепления
головного убора в устройстве
для вышивания бейсболок.
1
Держатели
Устройство для вышивания
бейсболок закрепляется с
помощью двух держателей.
2
Монтажная скоба
Затяните винт с накаткой для
закрепления на монтажной
поверхности.
3
Винты
Отрегулируйте размер
монтажного приспособления
в соответствии с типом
вышиваемой бейсболки.
Прокладка
Шестигранная отвертка
(большая)
Шестигранная отвертка
(средняя)
• Используются при регулировке кольца привода устройства для вышивания бейсболок и высоты Г-образной скобы. (См. стр. 229.)
