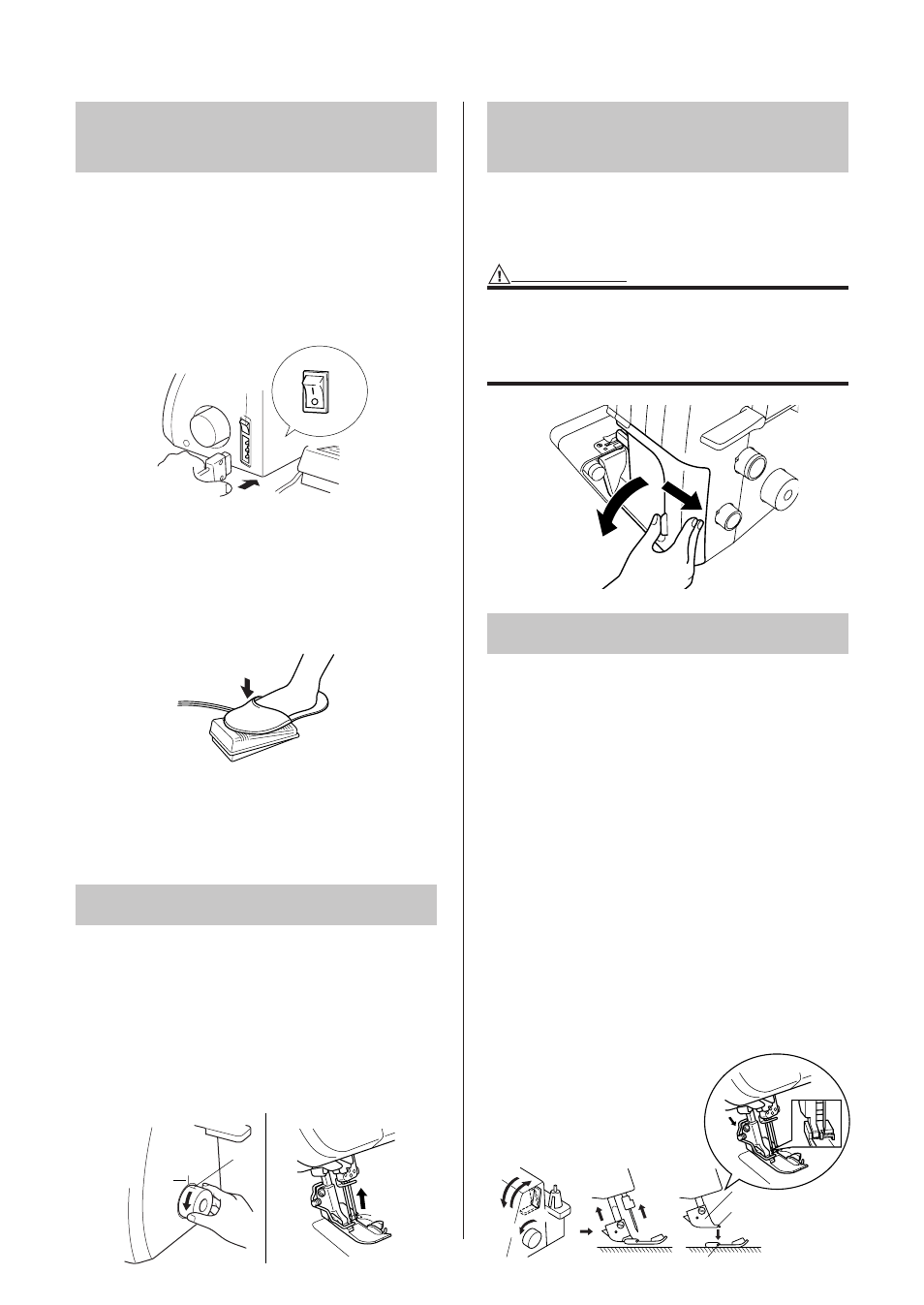

Включение электропитания

швейной машины

Включение машины

1. Вставьте трехштырьковую вилку в гнездо в

нижней части с правой стороны машины.
Вставьте вилку шнура электропитания в
сетевую розетку.

2. Переведите сетевой выключатель <A> в

положение I (положение O означает, что
электропитание выключено).

<A>

Порядок работы

При легком нажатии на педаль управления
машина работает на низких оборотах. При
более сильном нажатии на педаль частота
вращения двигателя машины увеличивается.
Если педаль управления отпустить, то
двигатель швейной машины остановится.

ПРИМЕЧАНИЕ(только для машин, используемых в США):
Педаль управления: Model KD 1902
Данная педаль управления может использоваться
со швейными машинами модели 884 B01. Модель
указана на табличке технических данных машины.

Направление вращения маховичка

Маховичок <A> вращается против часовой
стрелки (в направлении стрелки). Это то же
направление вращения, что и у обычной
бытовой швейной машины.
Игла переводится в крайнее верхнее
положение поворотом маховичка таким
образом, чтобы метка <B> на нем
совместилась с контрольной риской на
машине.

<A>

<B>

Открывание и закрывание

лицевой крышки

Для заправки нитей в данную машину
необходимо открыть лицевую крышку.
Отведите крышку вправо 1 и откройте ее 2
или закройте ее и сдвиньте влево.

ВНИМАНИЕ!

В целях безопасности убедитесь в том, что во
время работы машины лицевая крышка закрыта.

Перед открытием лицевой крышки
обязательно выключите машину.

УУ

УУстановка и снятие прижимной лапки

становка и снятие прижимной лапки

1. Выключите сетевой выключатель или выньте

шнур электропитания из сетевой розетки.

2. Поднимите рычаг прижимной лапки. 1
3. Поверните маховичок 2 таким образом,

чтобы метка на маховичке совместилась с
контрольной риской на машине. (См. ГЛАВУ
1 “Направление вращения маховичка”.)

4. Нажмите на кнопку на адаптере прижимной

лапки. Теперь стандартная прижимная лапка
отпущена. 3 4

5. Поднимите прижимную лапку еще выше,

отводя рычаг прижимной лапки вверх. Затем
снимите прижимную лапку и уберите ее в
надежное место.

6. В другом случае, поднимите прижимную лапку

еще выше, отводя рычаг прижимной лапки
вверх. Затем совместите прижимную лапку с
нижней часть ее адаптера <A> таким образом,
чтобы канавка <B> в нижней части адаптера
была совмещена и захватывала планку <C> в
верхней части прижимной лапки <C> После
этого опустите рычаг прижимной лапки, чтобы
установить прижимную лапку, одновременно
нажимая кнопку на прижимной лапке.

<A>

<C>

<B>
