Иг

Игла

ла

В данной машине используются стандартные
иглы для бытовых швейных машин.
Мы рекомендуем иглы типа SCHMETZ 130/
705H (№80 или №90).

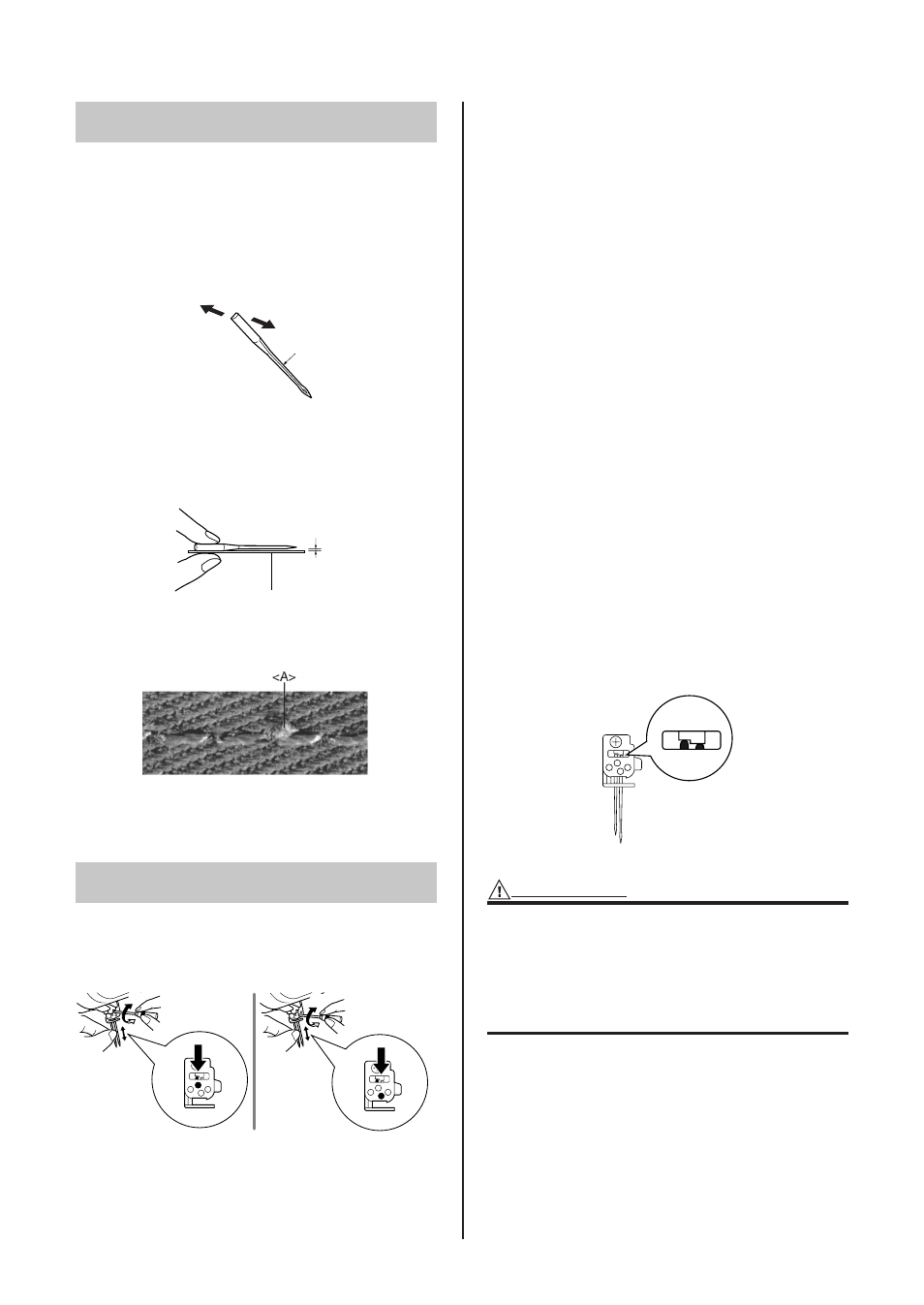

Описание иглы

1 Спинка иглы (плоская сторона) 2 Передняя часть иглы
3 Канавка

Проверка иглы

4 Плоская поверхность
5 Положите иглу на ее плоскую сторону и

проверьте параллельность.

ПРИМЕЧАНИЕ:
Меры по предотвращению повреждений ткани <A>.

Использование шарового наконечника SCHIMETZ
130/705H SUK (№90) может уменьшить количество
случаев повреждения ткани.

УУ

УУстановка и снятие иг

становка и снятие иг

становка и снятие иглы

лы

<A> Снятие и установка левой иглы
<B> Снятие и установка правой иглы

<A>

<B>

1 Затянуть 2 Ослабить

Для снятия иглы:

Для снятия иглы:
1. Установите сетевой выключатель в

положение ВЫКЛ.

2. Поверните маховичок таким образом,

чтобы метка на маховичке
совместилась с контрольной риской на
машине. (См. ГЛАВУ 1 “Направление
вращения маховичка”.)

3. Ослабьте стопорный винт

соответствующей иглы, поворачивая
его воротком с шестигранной головкой
входящим в комплект базовой
поставки в направлении 2 на рисунке,
и снимите иглу.

Для установки иглы:

Для установки иглы:
1. Установите сетевой выключатель в

положение ВЫКЛ.

2. Поверните маховичок таким образом,

чтобы метка на маховичке
совместилась с контрольной риской на
машине.

3. Удерживая иглу таким образом, чтобы

ее плоская сторона была обращена от
Вас, вставьте иглу до упора вверх.

4. Надежно затяните стопорный винт

иглы, поворачивая его воротком с
шестигранной головкой в направлении
1 на рисунке.

ПРИМЕЧАНИЕ:
Вставляйте иглы в самой высокой точке гнезда
иглы.
При правильной установке игл правая игла должна
быть чуть ниже левой.

ВНИМАНИЕ!

Перед снятием или установкой иглы
обязательно отключите электропитание
швейной машины.

Старайтесь не ронять иглы или стопорные
винты игл в машину, так как они могут получить
повреждения.
