ГЛАВА 1

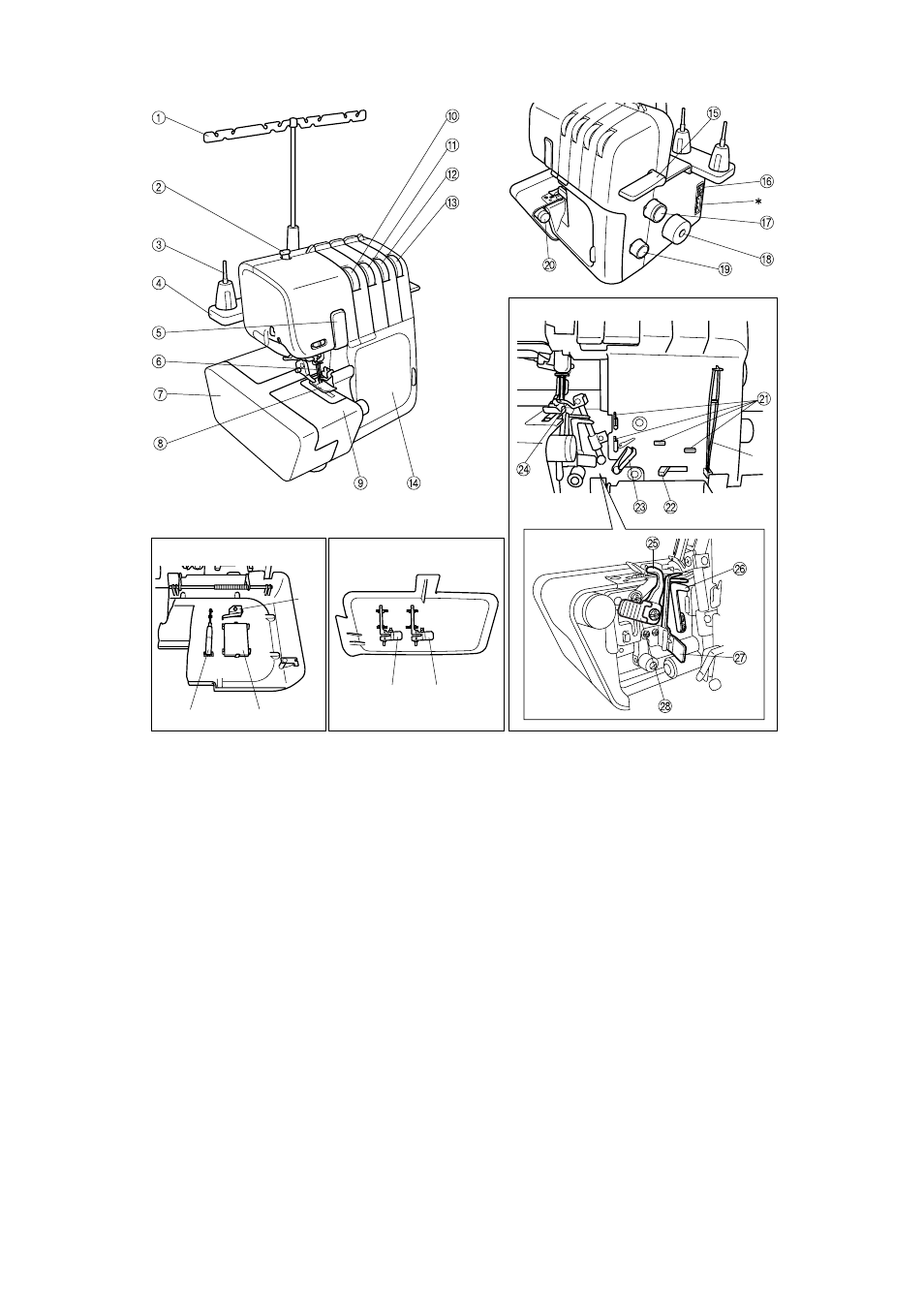

НАИМЕНОВАНИЕ ДЕТ

НАИМЕНОВАНИЕ ДЕТАЛЕЙ И ИХ НАЗНА

АЛЕЙ И ИХ НАЗНА

АЛЕЙ И ИХ НАЗНАЧЕНИЕ

ЧЕНИЕ

Под лицевой крышкой

<A> Пинцет (принадлежность)
L Рычажок заправки нити в нижний петлитель
M Нитепритягиватель для петлителей
N Верхний петлитель
O Верхний нож
P Нижний петлитель
Q Штифт регулировки стежка
R Рычаг ножа
1 Отсек под лицевой крышкой

В этом отсеке можно хранить принадлежности.

<B> Узел замены нити, <C> Набор игл,
<D> Вороток с шестигранной головкой

2 Отсек удлинителя платформы

В этом отсеке можно хранить штифт регулировки
стежка. (См. ГЛАВУ 5 “Узкая обметочная строчка/
Подшивной стежок”.

<E> Штифт регулировки стежка,
<F> Штифт регулировки стежка W

* Вентиляционные отверстия (на задней стороне)

1 Стойка с нитенаправителями
2 Винт регулировки давления прижимной

лапки

3 Держатель катушки
4 Подставка для катушки
5 Крышка нитепритягивателя
6 Иглы
7 Удлинитель платформы
8 Прижимная лапка
9 Крышка платформы
0 Регулятор натяжения нити в левой игле
A Регулятор натяжения нити в правой игле
B Регулятор натяжения нити в верхнем

петлителе

C Регулятор натяжения нити в нижнем

петлителе

D Лицевая крышка
E Рычаг подъема прижимной лапки
F Выключатель электропитания и лампочки

подсветки

G Регулятор настройки длины стежка

H Маховичок
I Регулятор дифференциальной подачи ткани
J Регулятор ширины строчки
K Нитенаправитель
